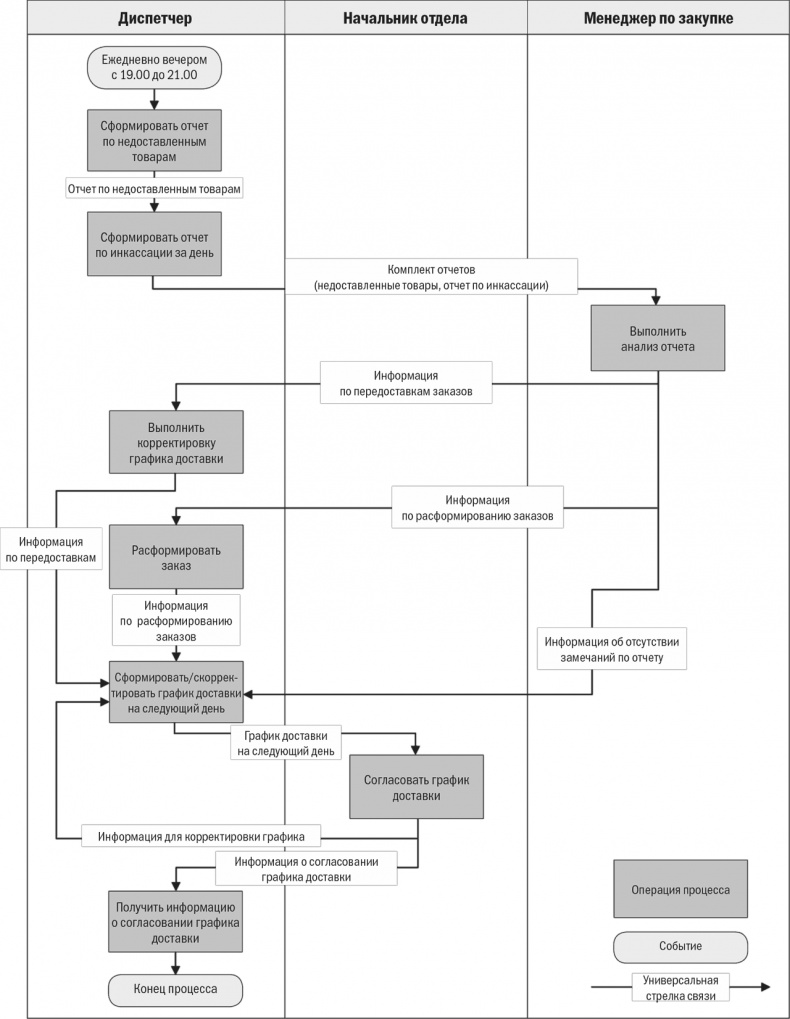

Простая блок-схема в MS Visio (без движения документов, без использования блока «Решение»)

Плюс

1. Простота и наглядность для исполнителя.

2. На лист можно поместить больше информации, чем в случае формата, использованного на рис. 4.7.1

Минус

1. Логика принятия решений скрыта внутри операций процесса.

2. Графическую схему целесообразно сопровождать таблицей с текстовым описанием операций процесса

Применение схем в таком же формате, как представленный на рис. 4.7.2, удобно как для разработчиков (бизнес-аналитиков), так и для сотрудников.

На рис. 4.7.3 показана схема процесса, сформированная в нотации «Процедура» среды моделирования Business Studio. Схема имеет несколько особенностей. Во-первых, блоки «Решение»^[101] использованы нестандартным образом – не как графический элемент для отображения ветвления (оператор логики, развилка, гейтвей), а как полноценная операция процесса, связанная с принятием решений. Использование ромбика (вместо четырехугольника) делает схему нагляднее. При этом в атрибуты ромбика можно внести любую текстовую информацию: описание, начало, завершение, требование к срокам и т. п.

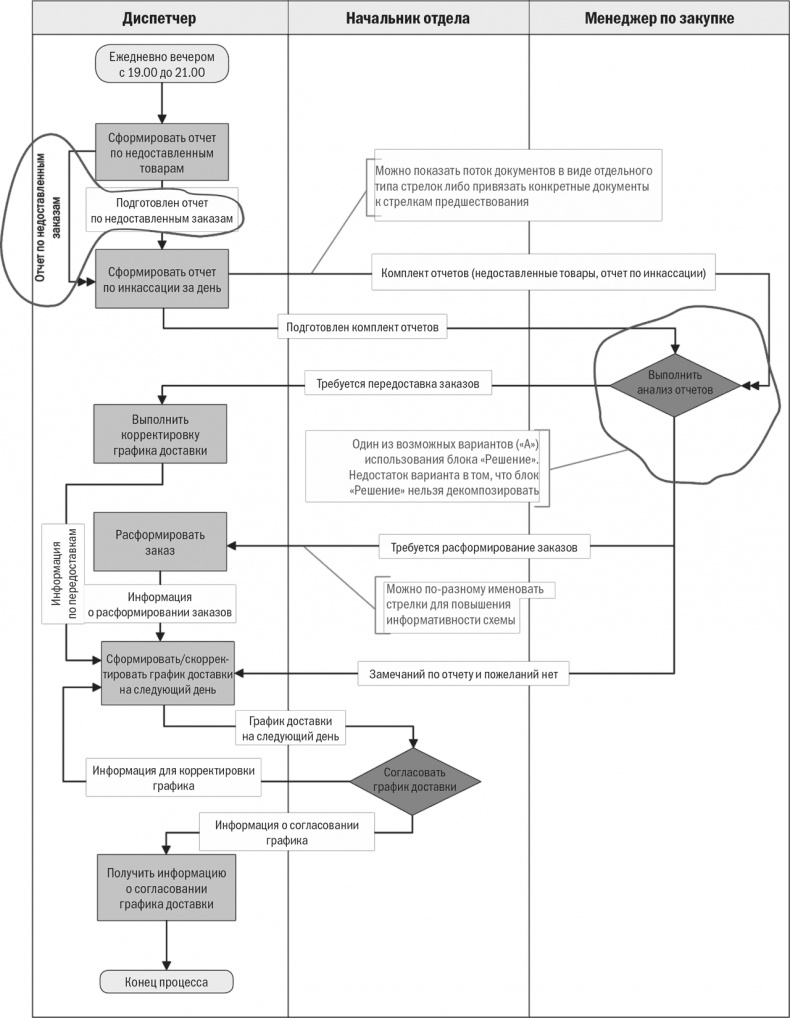

_{Рис. 4.7.3. Процедура системы Business Studio (вариант с нестандартным использованием блоков «Решение»)}

_{Анализ доставок за предыдущий день. Корректировка графика доставки на следующий день}

Вторая особенность схемы процесса на рис. 4.7.3 – применение стрелок. Для отображения последовательности операций полезно использовать стрелку с одним наконечником – стрелку «Связь предшествования». Для отображения движения документов применяют стрелку с двумя наконечниками. Но именно в Business Studio можно пользоваться только одним типом стрелок – стрелками «Связь предшествования», а к именованным стрелкам привязывать необходимое количество документов, которые определены в справочнике объектов деятельности. Такой подход позволяет сократить количество графических элементов на схеме процесса и при этом вывести в регламент процесса необходимую информацию о входящих и исходящих документах.

Таким образом, не загромождая схему лишними элементами, мы можем полностью описать процесс и выгрузить в регламент всю необходимую информацию.

Тот факт, что название стрелки в Business Studio не зависит от документов, которые к ней привязаны, позволяет именовать стрелки понятным и удобным для сотрудников образом. Например, к стрелке предшествования «Подготовлен комплект отчетов» можно привязать комплект конкретных документов. Название стрелки в этом случае указывает исполнителю на событие, завершившее предыдущую операцию, – «Сформировать отчет по инкассации за день». (Замечу, что в методологии компании СТУ^[102] стрелка после операции процесса – это сущность, а не событие. После блока «Решение» можно показывать его возможные результаты.)

Плюсы и минусы графического представления процесса на рис. 4.7.3 показаны ниже.
