Пример. Система процессов торгово-производственной компании представлена в виде графической схемы на рис. 3.1.1. Эта компания занимается производством и реализацией промышленной продукции.

Как правило, система процессов организации представляет собой иерархический справочник процессов следующего вида:

1. Процессная категория (1-й уровень).

1.1. Процессная группа (2-й уровень).

1.1.1. Процесс (3-й уровень).

1.1.1.1. Операционный процесс (4-й уровень).

1.1.1.1.1. Операция (5-й уровень).

1.1.1.1.1.1. Транзакция (6-й уровень).

В табл. 3.1.1 представлены основные определения, которые можно использовать при формировании системы процессов организации.

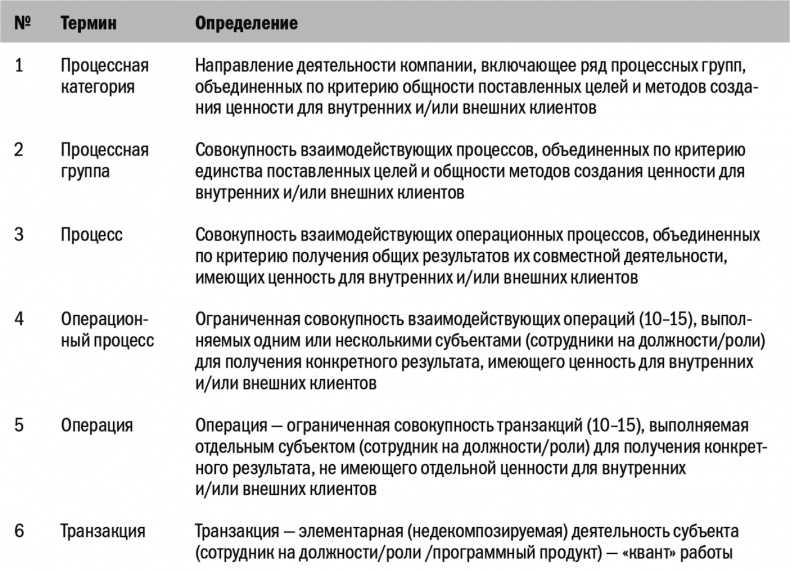

_{Таблица 3.1.1. Определения уровней деятельности в системе процессов организации}

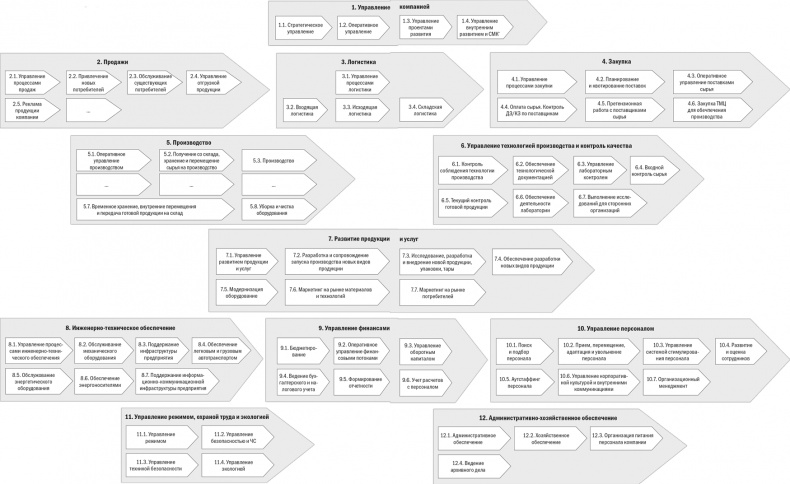

_{Рис. 3.1.1. Пример представления системы процессов организации в виде графической схемы}

Система процессов может строиться сразу в виде иерархического справочника процессов. Другой возможный вариант – описание модели деятельности компании на верхнем уровне в некоторой нотации с последующим представлением в виде иерархического справочника. Если речь идет о построении системы процессов для действующей организации, то, с моей точки зрения, полезно разрабатывать систему процессов сразу в виде справочника, не формируя графическую модель верхнего уровня. Форма справочника более понятна большинству руководителей. Далеко не все топ-менеджеры могут воспринимать сложные графические модели структурного типа (например, в нотации IDEF0^[73]).

После того как система процессов в виде иерархического справочника построена, при необходимости могут быть созданы модели деятельности в виде графических схем. На уровнях 1–3 целесообразно использовать структурные типы моделей (например, IDEF0). С уровня 4 (для небольших компаний – с уровня 3), как правило, описание выполняют при помощи схем в формате Work Flow. Удобный способ их визуального представления – кросс-функциональные схемы, содержащие дорожки. На каждой дорожке указываются операции, выполняемые подразделениями/сотрудниками/бизнес-ролями. Пример: «начальник отдела продаж» – сотрудник, «инициатор договора» – бизнес-роль. Подробно методики описания графических схем в формате Work Flow рассмотрены в главе 4.
