Говори на языке диаграмм. Пособие по визуальным коммуникациям - Джин Желязны

Обратите внимание: данный прием эффективен только в том случае, если линейка, расположенная на заднем плане, длиннее той, что на переднем, для всех элементов. В противном случае линейка на заднем плане теряется, что может запутать аудиторию.

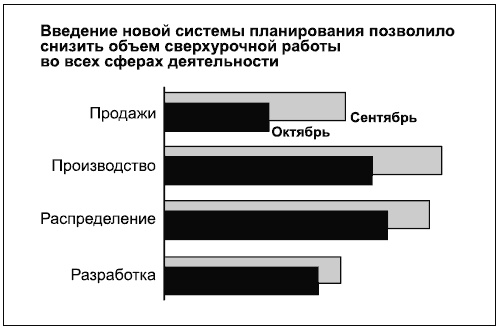

Диаграммы 18 и 19 противоречат правилу использования линейчатых диаграмм для того, чтобы показать изменения во времени. Такой метод функционален только для двух временных периодов. Если у вас их больше, используйте гистограммы.

№ 19

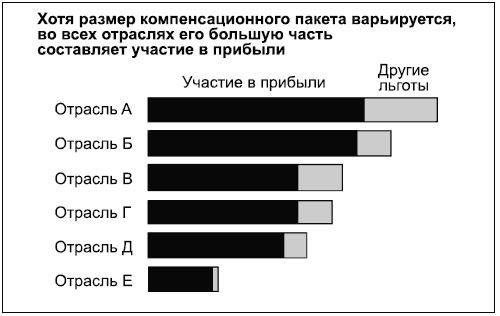

Диаграмма 20 представляет собой линейчатую диаграмму с накоплением. На ней линейки и их компоненты нанесены в соответствии с абсолютными величинами – в долларах, тоннах, числе человек или иных прямых единицах измерения, – а не относительными, в процентах.

Обратите внимание, что во всех линейчатых диаграммах, гистограммах и графиках с накоплением необходимо размещать самый важный компонент непосредственно у оси, поскольку только при таком расположении их можно аккуратно сравнивать.

№ 20

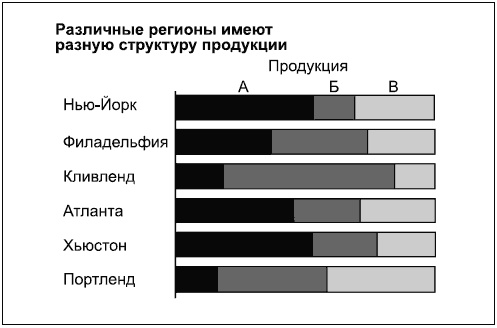

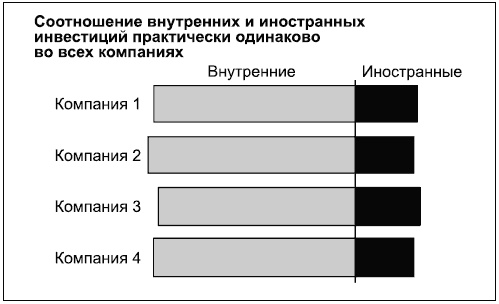

Диаграмма 21 – это нормированная на 100 % линейчатая диаграмма с накоплением. Каждая линейка и ее компоненты нанесены в соответствии с относительной (процентной) величиной компонентов независимо от абсолютных значений. В данном типе диаграмм существует две линии, между которыми следует располагать важные компоненты: одна, соединяющая линейки, – слева, другая, прерывистая, – справа.

№ 21

Диаграмма 22 – это скользящая линейчатая диаграмма с накоплением. Ее удобно использовать, когда у вас только два компонента (или две основные группы компонентов). Разделительная линия между двумя сегментами одновременно служит общей осью, благодаря чему компоненты удобно сравнивать. В данном случае линейки нормированы на 100 %, однако можно использовать и абсолютные величины.

№ 22

В линейчатых диаграммах 23–27 используются стрелки. Они не являются необходимым элементом, но добавляют ощущение направления и движения, что помогает четче донести до аудитории основную идею.

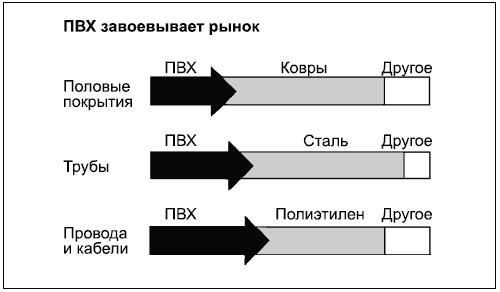

Диаграмма 23, как и 21, является нормированной на 100 % линейчатой диаграммой с накоплением. В данном случае стрелки, отражающие долю ПВХ, подчеркивают идею завоевания рынка, выраженную в заголовке.

№ 23

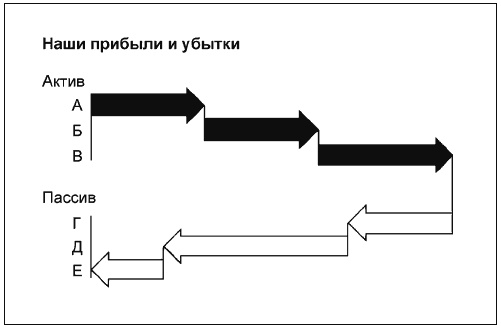

Диаграмма 24 может оказаться полезной для визуализации основных моментов отчета о прибылях и убытках. Компоненты, составляющие актив, сбалансированы относительно компонентов пассива. Конечно, линейки можно было бы расположить вертикально, однако предлагаемый вариант предоставляет больше места для подписей слева от линеек.

№ 24

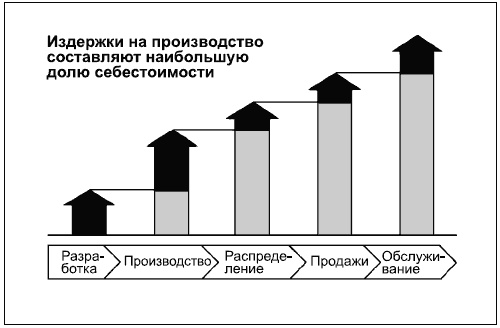

Диаграмму 25 часто называют «диаграммой источника изменений». Темные стрелки отражают прирост себестоимости на каждом этапе процесса; более светлые сегменты показывают издержки, накопившиеся с предыдущих стадий.

№ 25

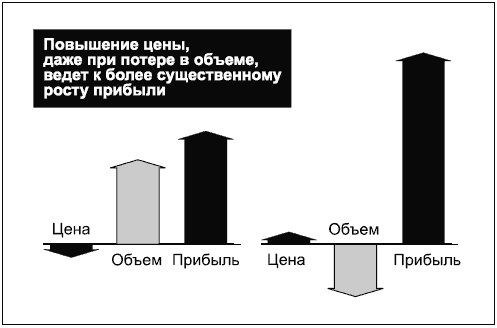

Прием, используемый в диаграмме 26, применяется для демонстрации чувствительности. Эта диаграмма отклонений акцентирует внимание на влиянии на прибыль изменений в одном или нескольких связанных компонентах. Здесь использование динамичных стрелок вместо статичных столбцов подчеркивает как позитивную, так и негативную суть изменений.

№ 26

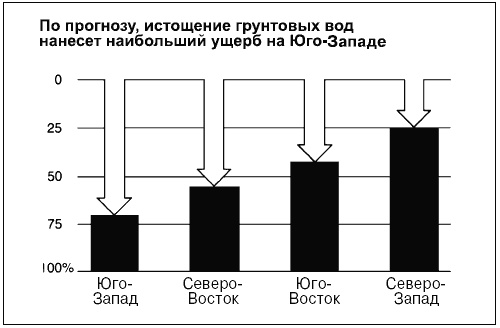

Диаграмма 27 выглядит необычно благодаря нетрадиционному использованию шкалы, которая начинается вверху значением 0 %, а заканчивается внизу 100 %. Стрелки подчеркивают масштабы истощения грунтовых вод, при этом указывая на то, какой процент остается доступным. Регионы располагаются от наиболее к наименее пострадавшему.

№ 27

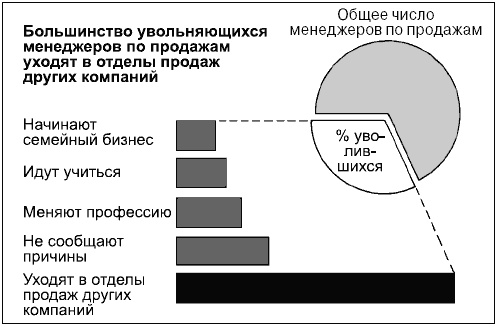

Диаграмма 28 совмещает круговую диаграмму демонстрирующую общую картину с линейчатой, показывающей перечень причин, по которым менеджеры по продажам уходят из компании. Линейка с более темной заливкой привлекает внимание к тому факту, что большинство менеджеров уходят на аналогичные должности в другие фирмы, а это говорит о проблемах в данной компании.

№ 28

Временное сравнение

Показывает изменения во времени

Гистограммы

На диаграмме 29 – простая гистограмма, которая подходит для иллюстрации изменений определенных показателей с течением времени. Гистограммы лучше всего применять, когда у вас не более восьми временных периодов.

Когда вы хотите сделать акцент на каком-либо определенном аспекте, используйте особые графические решения – стрелки, линии, штриховку или цвет, как показано на диаграммах 29, 30, 31. На диаграмме 29 стрелка выполняет двойную функцию: фокусирует внимание на 2000 г. и отмечает снижение уровня продаж.
