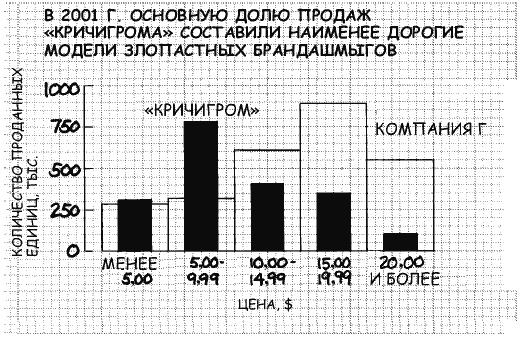

Задание 6
Начертите диаграмму, показывающую, насколько доли различной продукции в объеме продаж нашей компании отличались от тех же показателей нашего конкурента в 2001 г.

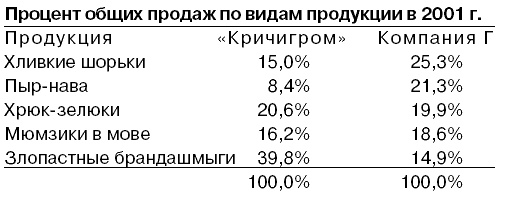

Решение

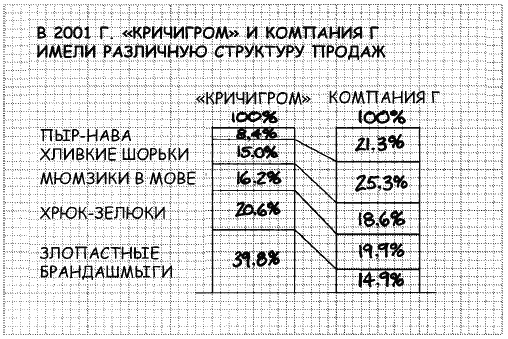

В последнем задании мы возвращаемся к тому, с чего начали, – к покомпонентному сравнению, т. е. отображению процентов от общих продаж. Как показывает матрица, мы можем использовать круговую диаграмму. Однако, поскольку мы имеем дело не с одним целым (продажи «Кричигро-ма» и компании Г), лучше воспользоваться гистограммой, нормированной на 100 %. В этом случае нам не понадобятся лишние подписи и легенда, а взаимосвязи между сегментами будут более наглядными.
Давайте теперь обобщим основные идеи, высказанные выше.
► Диаграммы – это весьма важная форма коммуникации. Когда диаграммы хорошо продуманы и составлены, они помогают представить материал гораздо быстрее и проще, нежели таблицы.
► Выбор типа диаграммы в первую очередь зависит не от данных или единицы измерений, а от вашей идеи, от того, что вы хотите показать, на что вы делаете акцент.
► Чем меньше, тем лучше. Используйте диаграммы только тогда, когда они помогают донести вашу идею до аудитории.
► Диаграммы – это наглядные пособия, вспомогательные материалы, а отнюдь не замена письменному и устному слову. Используйте их умело, и они сослужат вам хорошую службу.
Использование диаграмм
В этой части мы подробно рассмотрим 80 диаграмм. Диаграммы разделены на пять групп по типам сравнения: покомпонентные, позиционные, временные, частотные и корреляционные. Группа временных сравнений подразделяется на сегменты: отдельно гистограммы, линейчатые диаграммы и комбинации этих двух типов. В каждой секции диаграммы расположены по нарастающей сложности – от одной круговой диаграммы на слайде до множества.
Примечание: все диаграммы в этой книге основаны на вымышленных данных. Они предназначены для иллюстрации и не могут быть использованы как исходный материал для работы.
Чтобы закрепить навыки шага 1 в процессе подготовки диаграмм (формулирование идеи), во всех примерах включены заголовки, которые выражают основную идею диаграммы. На практике иногда требуется составлять диаграммы без заголовков (к примеру, когда место ограничено). Однако это не означает, что сам этап формулирования идеи можно опустить: решая, что именно показать, какой момент выделить, вы определяете тип используемой диаграммы.
Вы заметите, что в некоторых примерах диаграммы выглядят так, как будто принадлежат другому разделу. Это сделано потому, что иногда идея, которую вы сформулировали на основе анализа данных, требует двойного сравнения, например позиционного и покомпонентного или временного и позиционного. В таких случаях необходимо решить, какое сравнение первично, а какое вторично. Разберем в качестве примера следующую фразу, содержащую и временное, и позиционное сравнение: «По прогнозам, в течение следующих 10 лет объем продаж увеличится, однако роста прибыли может не произойти». Первая часть фразы – временное сравнение. Однако утверждение «роста прибыли может не произойти» добавляет еще одно, позиционное сравнение. Другими словами, нас интересует не только изменение объема продаж за некий период (временное сравнение), но и сравнение поведения показателей – продаж (позиция 1) и прибыли (позиция 2). Однако первичным является временное сравнение, поэтому мы используем базовый тип диаграммы, наиболее подходящий для временного сравнения. В данном случае лучше всего подойдет график с отдельной линией для каждой позиции. В наших примерах такие двойные диаграммы включены в разделы в соответствии с тем сравнением, которое я определил как первичное.
Величины на шкалах не указываются, так как характер и значения данных, использованных для диаграмм (например, объем продаж в тысячах долларов), для наших целей не существенны. Конечно, на практике величины на шкалах применяют, однако их отсутствие не должно мешать пониманию взаимосвязей, показанных на диаграмме. На самом деле, убрав шкалы, вы можете с успехом проверить, наглядны ли составленные вами диаграммы, четко ли они передают основную идею.
Однако это не означает, что шкалы не играют важной роли в составлении диаграмм[Подробно неверное использование шкал рассмотрено в моей статье «Grappling with Graphics», Management Review, октябрь, 1975. Избранные примеры, приведенные в этой главе, перепечатаны, с разрешения издателя, из Management Review, октябрь, 1975 © 1975 АМАСОМ, подразделение Американской ассоциации менеджмента, Нью-Йорк. Все права защищены.]. Наоборот, применив неправильную шкалу, можно случайно или, хуже того, намеренно ввести аудиторию в заблуждение. Вот крайние примеры и того, и другого.

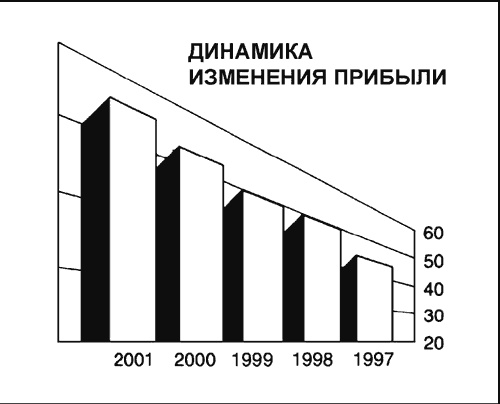

В примере 1 диаграмма слева показывает изменения прибыли за последние пять лет. При беглом взгляде на диаграмму создается впечатление, что прибыль падает. Однако при ближайшем рассмотрении обнаруживаются четыре ошибки: 1) годы расположены в обратном порядке, от самого последнего слева к самого раннему справа (перенос из ежегодных отчетов, где самые свежие данные помещают слева, чтобы привлечь к ним внимание); 2) нижние 20 пунктов по вертикальной оси опущены; 3) колонки нарисованы трехмерными, поэтому трудно понять, как оценивать их высоту – спереди или сзади; 4) линии разметки нарисованы в перспективе. Все вместе создает картину упадка компании, что не соответствует действительности. Жаль акционеров.

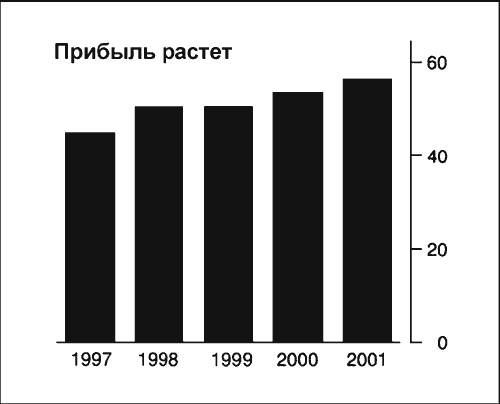

На правой диаграмме мы сразу четко видим, что прибыль растет.
Пример № 1
Ненамеренная ошибка
Правильная диаграмма
Пример № 2

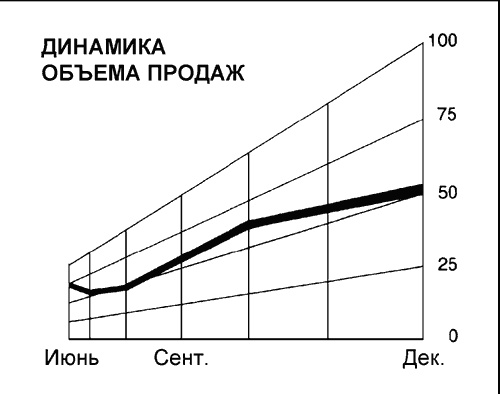

Намеренный обман
Правильная диаграмма
