Показывает расположение объектов относительно друг друга

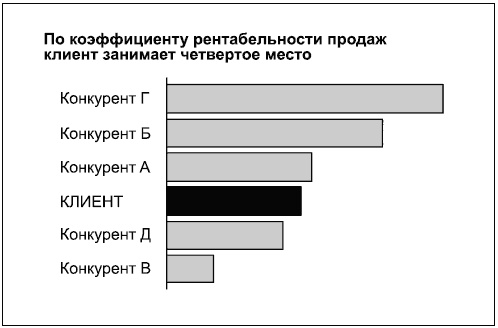

В линейчатой диаграмме зачастую важен порядок расположения объектов. На диаграмме 12 объекты расположены по нисходящей, чтобы показать ранжирование от лучшего к худшему а также место клиента. Коэффициент рентабельности продаж клиента выделен при помощи более темной заливки и другого шрифта для подписи.

№ 12

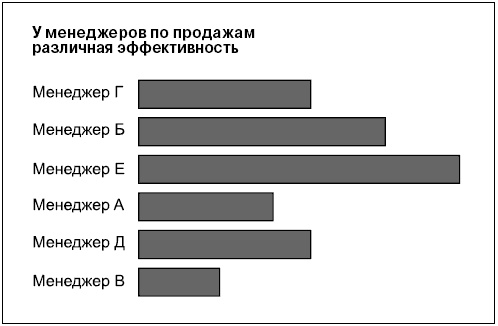

Вместо расположения объектов по нисходящей или восходящей в диаграмме 13 используется случайный порядок, чтобы подчеркнуть различие в эффективности менеджеров по продажам, как указано в заголовке.

№ 13

В диаграмме 14 подписи помещены над линейками, а не слева от них. При таком расположении выгоднее используется место, отчего диаграмма выглядит компактнее. Таким образом можно отвести больше пространства горизонтальной шкале, чтобы подчеркнуть важные различия между подразделениями.

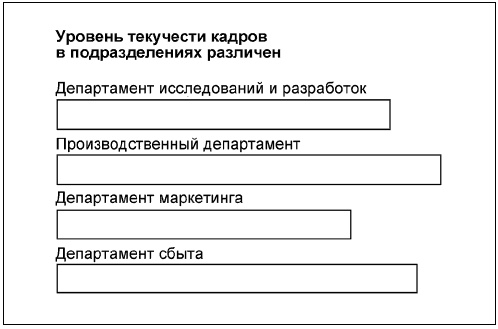

№ 14

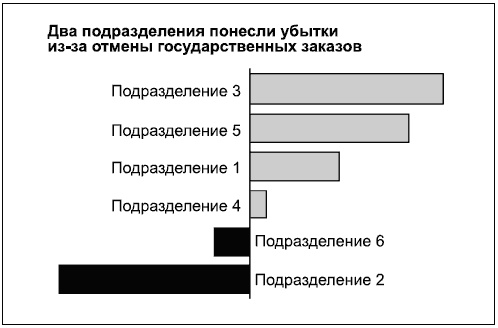

Диаграмма 15 – это линейчатая диаграмма отклонений, в которой линейки, расположенные слева от оси (продолженные за нулевую отметку), обозначают отрицательные результаты или неблагоприятные условия. Вертикальная ось отделяет прибыльные подразделения от убыточных. Объекты располагаются по нисходящей – от самых прибыльных к самым убыточным. Чтобы сделать диаграмму компактнее, подписи для прибыльных подразделений расположены слева, а для убыточных – справа.

№ 15

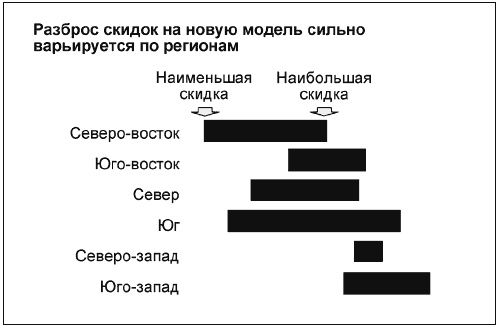

Диаграмма 16 – это диапазонная линейчатая диаграмма, в которой показан разброс между низкими и высокими значениями, а не только отдельные значения. Используйте такие диаграммы, если требуется отразить значения на концах диапазона вместе с различиями между ними.

№ 16

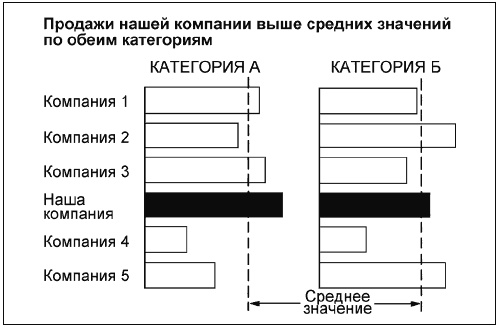

Диаграмма 17 – это линейчатая диаграмма, на которой можно сравнить две или более группы линеек. Она дает возможность сравнивать как по вертикали, так и по горизонтали. Сравнивать по вертикали проще, так как значения откладываются от общего основания. Сравнивать по горизонтали сложнее, так как у объектов различные основания. Средние значения можно было бы отметить линейками, однако пунктирные линии, которые пересекают линейку производительности каждой компании, четче показывают, чьи продажи выше среднего, а чьи – ниже.

№ 17

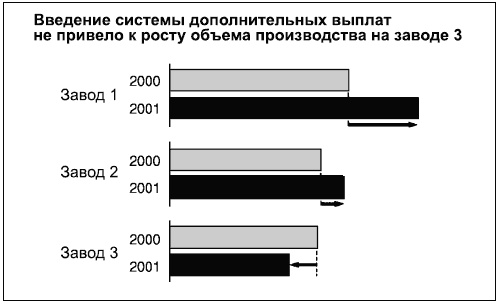

Диаграмма 18 – это совмещенная линейчатая диаграмма, где сравниваются несколько объектов (заводы 1, 2 и 3) в два момента времени. Данные по разным периодам различаются с помощью заливки. Пунктирные линии и стрелки помогают подчеркнуть направление и величину изменений.

№ 18

Диаграмма 19 – это особая форма совмещенной линейчатой диаграммы, которая иногда бывает очень эффективна. Наложение линеек друг на друга экономит место по вертикали, помогает акцентировать внимание на ближайшем временном периоде и на разнице между двумя периодами. В данном примере элементы сравнения расположены по нисходящей в соответствии с величиной разрыва. Их можно было бы расположить и в соответствии с бизнес-циклом: разработка, производство, распределение, продажи.
