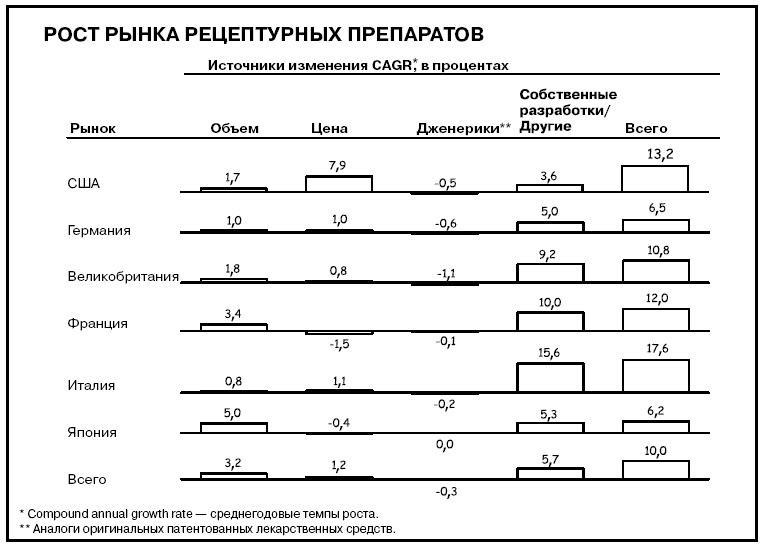

На этой диаграмме, где показаны все цифры, между столбцами почти нет визуальной разницы. Это создает проблемы при изучении диаграммы, особенно при такой сжатой шкале.

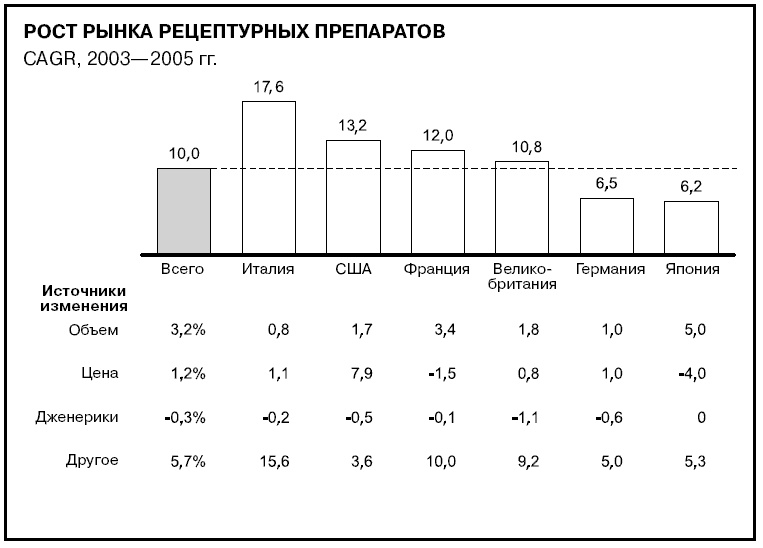

Поэтому я оставил на вертикальной гистограмме только общие показатели, а остальные перенес в таблицу под соответствующими столбцами. Так можно увидеть диапазон роста по странам, а затем изучить источники этих изменений в гораздо более удобной для этих целей таблице.

Кстати, столбцы можно было еще и расположить по убыванию или по возрастанию – в зависимости от ситуации. Да, это позиционное сравнение, которое чаще всего следует представлять в виде горизонтальной линейчатой диаграммы. Но в данном случае, согласитесь, вертикальные столбцы эффективнее.

Это хорошая иллюстрация решения, которое иногда настолько очевидно, что мы его не видим. Мы часто считаем, что должны показывать данные с помощью линеек, столбцов и так далее, хотя лучшим решением вполне может оказаться простая таблица.

РЕШЕНИЕ ДЖИНА

Ваше решение?

Лучше сделать по-другому

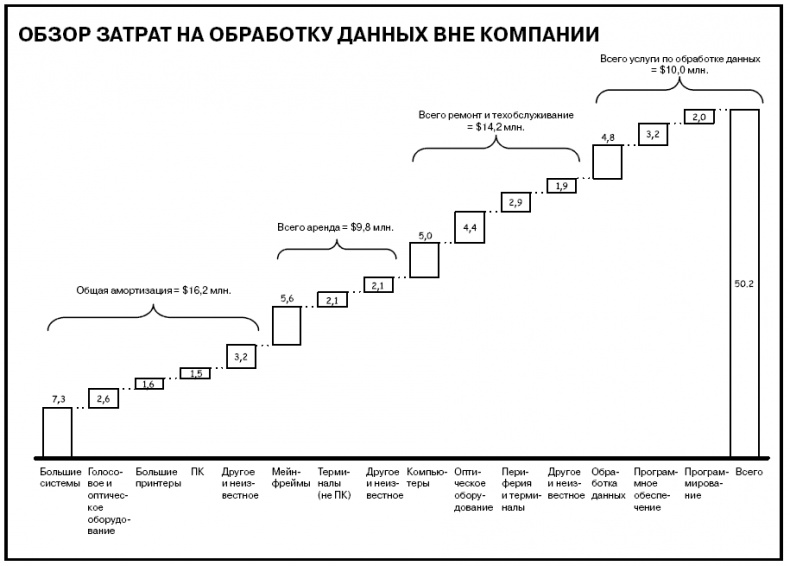

Водопадные диаграммы эффективнее всего, когда они применяются для показа сочетания плюсов и минусов. В противном случае они демонстрируют главную привычку разработчиков плохих диаграмм, которую можно выразить фразой: «Все простое можно усложнить».

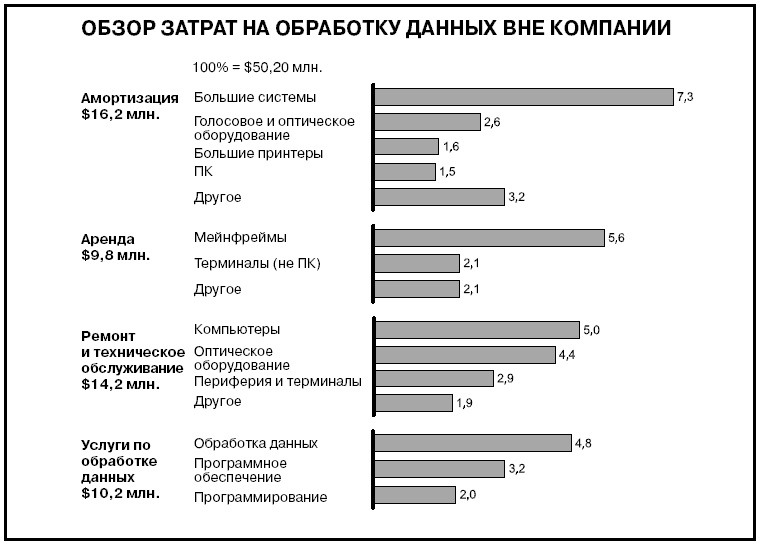

Вы видите (скорее всего нет), что на самом деле это материал для секторной диаграммы, показывающей, как части образуют целое? С другой стороны, учитывая количество компонентов, секторная диаграмма тоже не будет удачным решением. Поэтому сделаем позиционное сравнение и создадим четыре группы линейчатых диаграмм.

Теперь можно значительно увеличить шкалу для дифференциации данных. И заметьте, что подписи стало гораздо легче читать, так как их уже не ограничивает ширина столбцов.

РЕШЕНИЕ ДЖИНА

Ваше решение?

Лучше показать больше

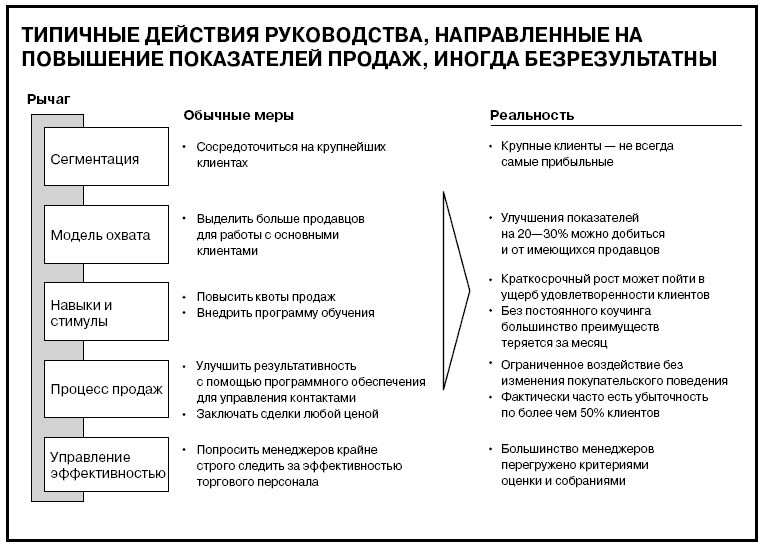

Надеюсь, вы уже смогли быстро разобраться, как улучшить эту диаграмму.

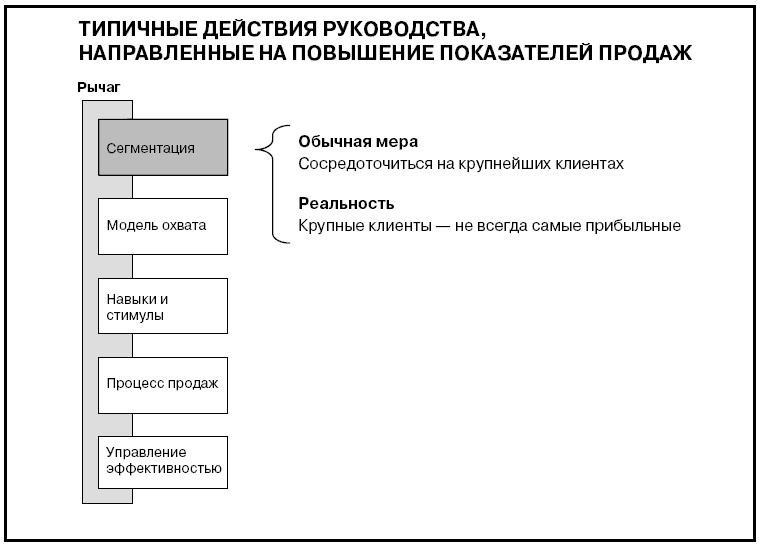

Размещение всех данных на одной странице, как мы помним, эффективно только для раздаточных материалов. Для показа на экране такую диаграмму придется разбить на ряд слайдов, даже если объем презентации требуется свести к минимуму: во-первых, так комментарии сосредоточиваются на каждом из рычагов поочередно; во-вторых, аудитория не будет забегать вперед.

РЕШЕНИЕ ДЖИНА

Ваше решение?

Лучше сделать по-другому

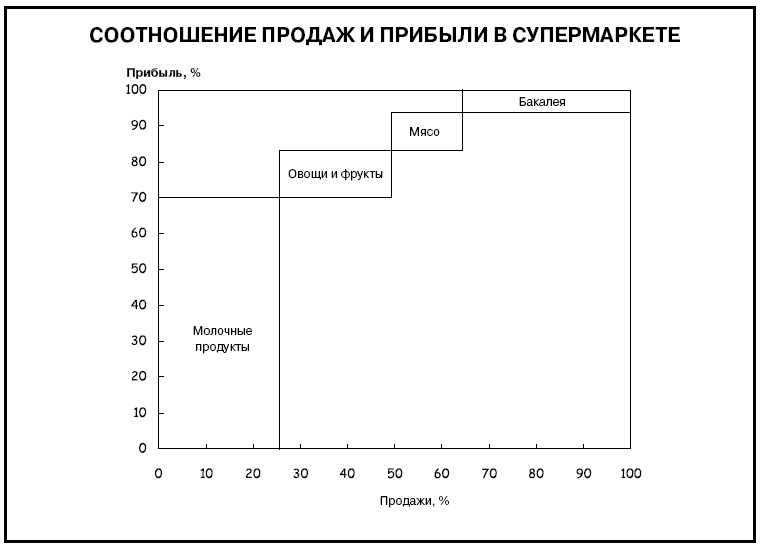

Хотя диаграмма кажется простой, не сразу удается понять, как следует читать эту информацию. Приложив некоторые умственные усилия, мы наконец понимаем, что здесь показывается соотношение между процентными показателями продаж и прибылей по каждой из четырех категорий продукции в супермаркете.

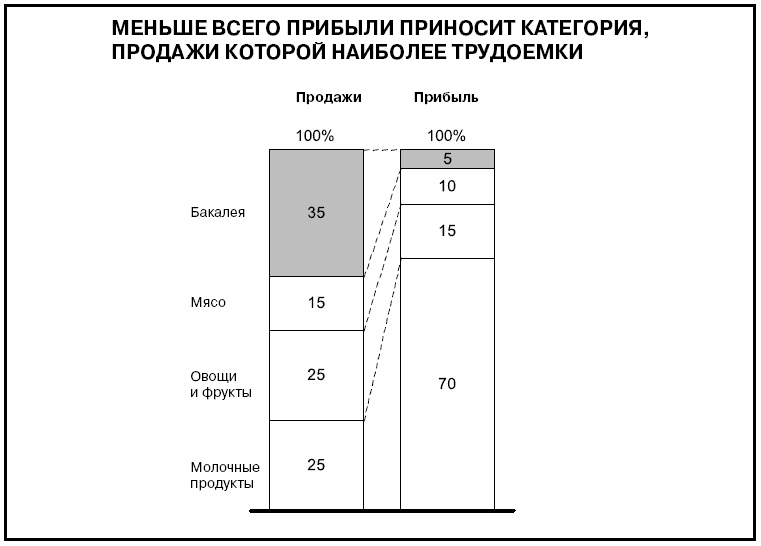

То же самое можно было показать легче и быстрее с помощью гистограммы с двумя столбцами.

РЕШЕНИЕ ДЖИНА

Ваше решение?

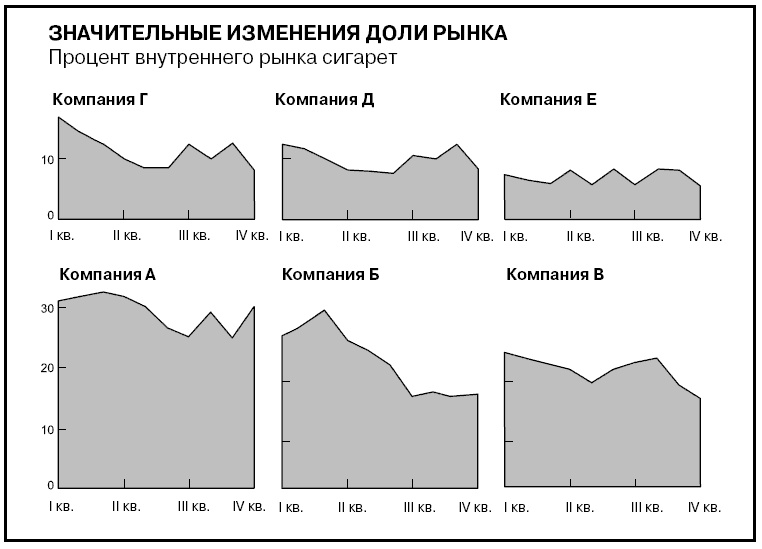

Лучше упростить

Хотя идея использовать для наглядности карту мира неплоха, вряд ли кого-то нужно убеждать, что эта карта очень трудно читается. Еще меня смущает, что подпись к Венгрии находится у левого края, над подписями к Мексике и Чили, хотя должна быть наверху, рядом со своими соседями – Польшей и Россией.
