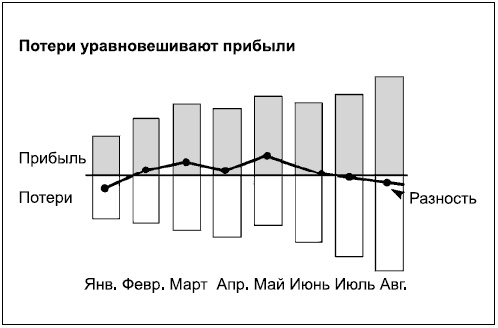

Диаграмма 61 похожа на диаграммы 59 и 60, но в данном случае график представляет разность между прибылью и убытками, а не общую тенденцию.
№ 61

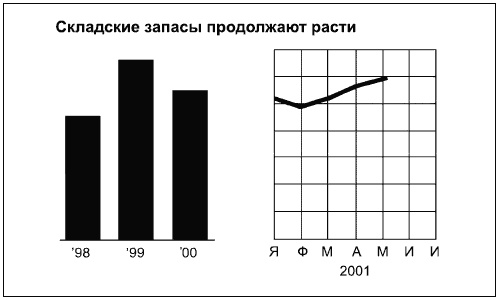

В диаграмме 62 колонки отражают годовые данные, а график – ежемесячные показатели текущего года. Такой метод часто используется в информационных системах управления. При его применении всегда остается место для добавления параметров по каждому месяцу и, таким образом, отпадает надобность в составлении новой диаграммы для каждого месяца.
№ 62

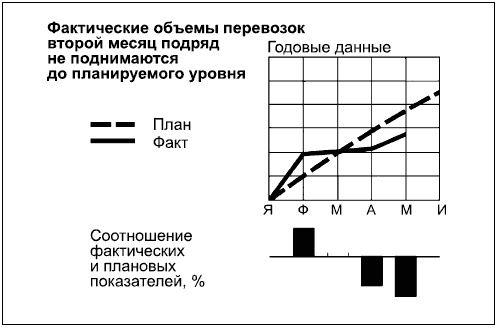

Диаграмму 63 также нередко можно встретить в информационных системах управления. Это изображение фактических результатов за какой-либо период (в данном случае месяц) в сопоставлении с уровнем, запланированным в начале года (или с поставленной целью, итогом по прошлому году). В подобных случаях разница между фактическими и плановыми показателями обычно кажется незначительной и на проблемные периоды обращается недостаточно внимания. Хороший способ подчеркнуть эту разницу – изобразить процентное соотношение фактического и планируемого уровней, как показано здесь.
№ 63

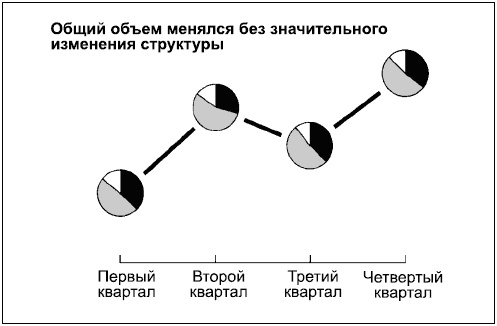

Диаграмма 64 объединяет круговые диаграммы и график. Круги показывают структуру целого в каждый момент времени, а график – изменения целого. Рисунок должен быть как можно проще – не больше трех компонентов на круг, не больше одной линии, не больше шести периодов времени.
№ 64

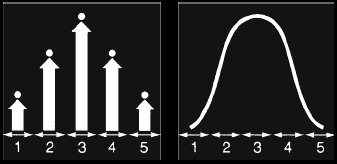

Показывает, сколько объектов попадает в ряд последовательных интервалов

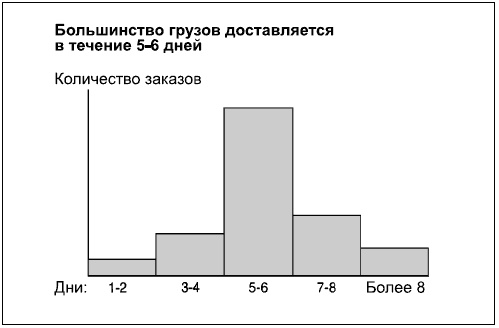

Диаграмма 65 показывает частотное распределение в виде гистограммы. Обратите внимание на то, что интервалы на горизонтальной шкале равные и дискретные.
№ 65

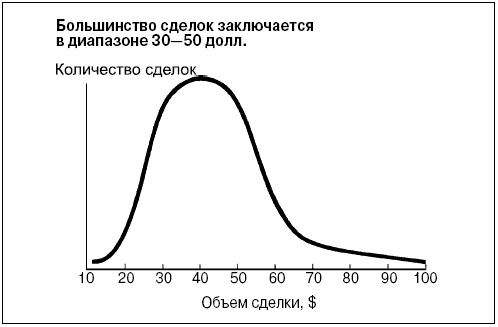

Для непрерывных (а не дискретных, как на диаграмме 65) величин используйте тип графика, изображенный на диаграмме 66. Здесь горизонтальная шкала отражает величины, отмеченные черточками, а не интервалы.
№ 66
Диаграмма 67 сочетает ступенчатую гистограмму и ступенчатый график, что позволяет сравнить два распределения на одной диаграмме.
№ 67

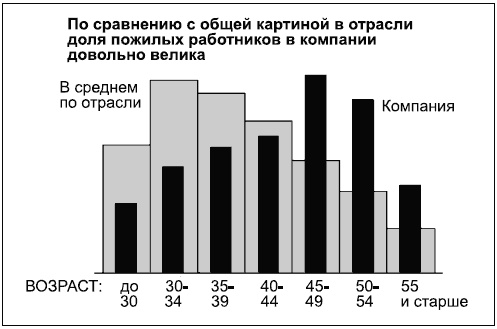

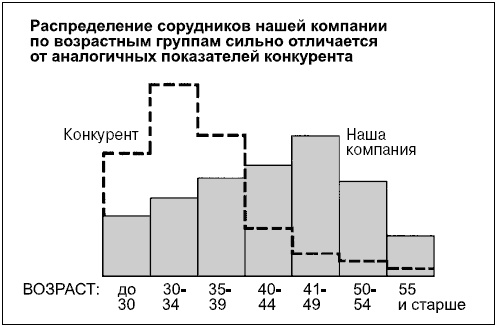

В диаграмме 68 объединяются гистограмма (данные по компании) и ступенчатая гистограмма (данные по отрасли). Подобный подход особенно удобен для сравнения одной позиции с общей картиной. В приведенном примере некоторые из накладывающихся колонок больше, чем колонки на заднем плане, однако это не создает путаницы (см. комментарии к диаграммам 19 и 37).
№ 68

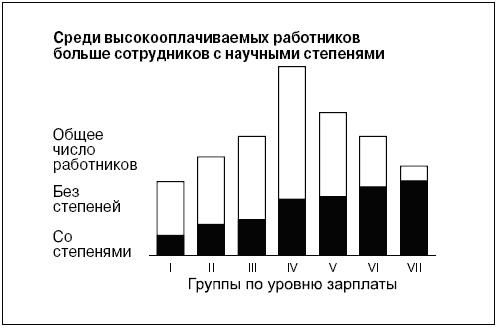

Диаграмма 69 – это гистограмма с накоплением, которая показывает, во-первых, распределение общего числа работников и, во-вторых, соотношение компонентов внутри каждой группы. Разбивка на группы по уровню зарплаты на самом деле отражает дифференциацию заработков.
№ 69

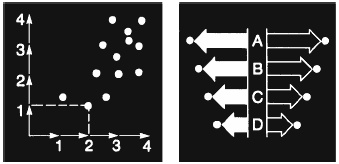

Показывает наличие либо отсутствие зависимости между переменными

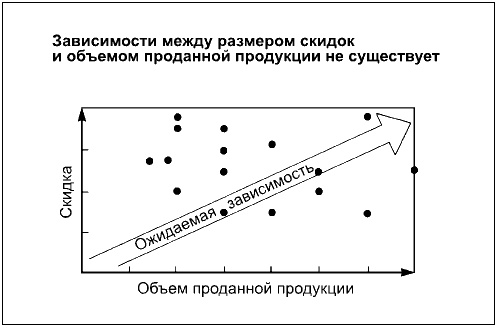

Диаграмма 70 представляет собой точечную (рассеянную) диаграмму которая помогает выявить модель взаимосвязи двух переменных. В данном примере ожидается, что чем больше скидка, тем больше будет продано продукции. Стрелка показывает, как будет выглядеть ожидаемая модель, и подчеркивает, что ожидаемая и реальная модель отличаются друг от друга. Несмотря на то что точки обозначают конкретные сделки, они не указывают на какого-то определенного продавца, так как маркировка точек привела бы к загромождению диаграммы. Возможность указания конкретных продавцов представлена на следующей диаграмме.
№ 70

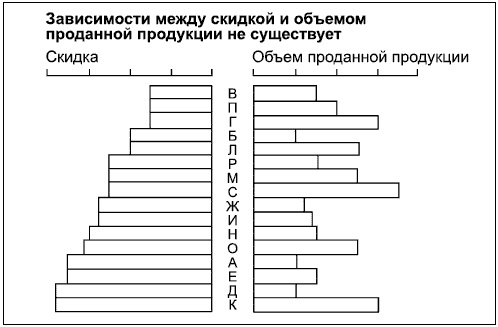

Диаграмма 71 представляет собой двойную линейчатую диаграмму которая дает возможность не только идентифицировать каждую сделку но и увидеть общую корреляцию. На базе тех же данных, что и в предыдущей диаграмме, здесь производится ранжирование сделок по размеру скидки. Если бы зависимость была такой, как ожидалось, то показатели объема продаж зеркально отражали бы систему скидок.
№ 71
Исходя из данных, ожидаемая зависимость может быть горизонтальной (отсутствие взаимосвязи) или нисходящей, как на диаграмме 72. Здесь точки концентрируются вокруг стрелки ожидаемой модели, тем самым показывая, что взаимосвязь между возрастающей ценой и снижающимися объемами продаж существует.
