Корреляционное сравнение показывает, соответствует ли соотношение двух переменных ожидаемой зависимости. Например, обычно можно ожидать, что более опытный продавец работает эффективнее, чем менее опытный, или что люди с более высоким уровнем образования получают более высокую стартовую заработную плату. Подобные сравнения лучше всего иллюстрируются при помощи точечных (рассеянных) или двусторонних линейчатых диаграмм. Рассмотрим каждый из этих вариантов.

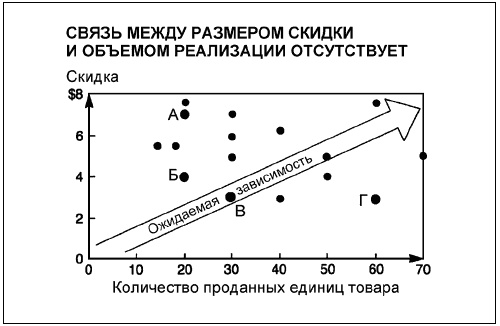

На этой диаграмме мы показываем 16 сделок с точки зрения размера скидок и количества единиц проданного товара. Обычно ожидается, что чем больше скидка, тем выше стимул купить больше товара. Но, как показывает точечная диаграмма, в данном случае подобной корреляции нет.

Точечная диаграмма

Взгляните, к примеру, на точки А и Б, обозначающие сделки, совершенные двумя продавцами. Оба продали по 20 единиц товара (горизонтальная шкала). Однако А предлагал 7-долларовую скидку, тогда как скидка у Б составляла всего 4 доллара (вертикальная шкала). С другой стороны, продавцы В и Г предлагали одинаковую скидку в 3 доллара, но В продал 30 единиц, а Г — в два раза больше. Как видно, размер предлагаемой скидки слабо влиял или вообще не влиял на объемы продаж.

Если бы между этими параметрами существовала статистически значимая связь (корреляция), точки концентрировались бы вдоль диагональной линии, идущей от левого нижнего угла диаграммы к правому верхнему, что на рисунке показано стрелкой. Подобные стрелки удобно использовать для обозначения предполагаемой модели развития событий. Стрелка может быть направлена вниз, когда вы хотите показать, что объемы продаж возрастают со снижением цен. Не следует путать такую стрелку с математически вычисляемой «линией тренда» – кривой, которая показывает тенденцию изменения величины.

Подобные точечные диаграммы сейчас все шире используются в презентациях, докладах и некоторых деловых журналах. Если вы также собираетесь их применить, позаботьтесь о своих слушателях или читателях и сначала объясните, как читать такой тип диаграммы.

Еще одна проблема, связанная с данным типом диаграмм, – это обозначение точек. Если под каждой точкой подписывать, скажем, имя продавца, это может не только запутать читателя, но и повредить его зрению. Приемлемый вариант – обозначать точки буквами или цифрами, которые соотносятся с полными именами или названиями, приведенными в легенде. Более правильный вариант – использовать двустороннюю линейчатую диаграмму.

Линейчатая диаграмма

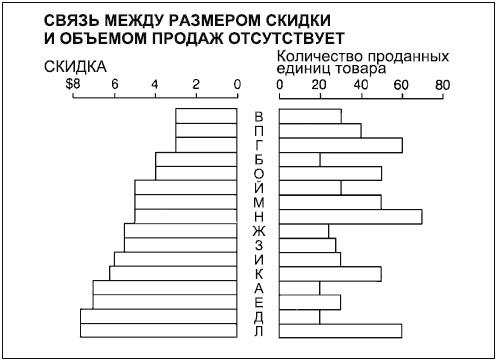

Как видно, при использовании двусторонней линейчатой диаграммы наименование каждого ряда величин, нанесенных на диаграмму, можно вписать между двумя рядами линеек. Кроме того, в таких диаграммах независимые переменные обычно располагают слева – от меньшего значения к большему или наоборот. Если ожидаемая и реальная зависимости совпадают, то линейки справа, обозначающие зависимые переменные, будут зеркальным отражением независимых. Другими словами, низким скидкам будет соответствовать небольшой объем продаж, а высоким – большой. Если же реальная зависимость не соответствует ожидаемой, то два столбца будут отличаться друг от друга, как в приведенном примере.

Подобное использование двусторонней линейчатой диаграммы имеет смысл, только когда мы наносим на чертеж относительно небольшое количество показателей. Если же их от 15 и выше, то гораздо лучше составить более компактную рассеянную диаграмму, не подписывая на ней каждую точку.

Если у двусторонней линейчатой диаграммы нет никаких разновидностей, то у точечной диаграммы их несколько.

Совмещенная точечная диаграмма показывает корреляцию между двумя разными показателями или состояниями одного и того же показателя в разное время. Хотя в основном в такой диаграмме используются закрашенные и незакрашенные точки, можно применить и другие символы: квадраты, треугольники или звездочки.

В пузырьковой диаграмме присутствует третья переменная, обозначаемая разной величиной точек. К примеру, две шкалы могут отражать продажи и прибыли, а размер точек – относительный объем активов каждой компании в отрасли.

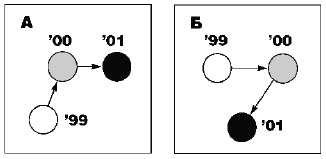

Временная точечная диаграмма показывает изменения корреляции с течением времени. Не пытайтесь изобразить все эти изменения в рамках одной сетки, лучше составьте несколько диаграмм.

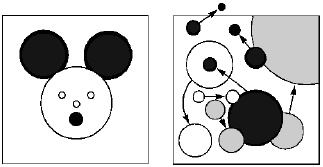

Внимание! Старайтесь делать точечные диаграммы проще – иначе может получиться Микки-Маус или схема звездных войн.

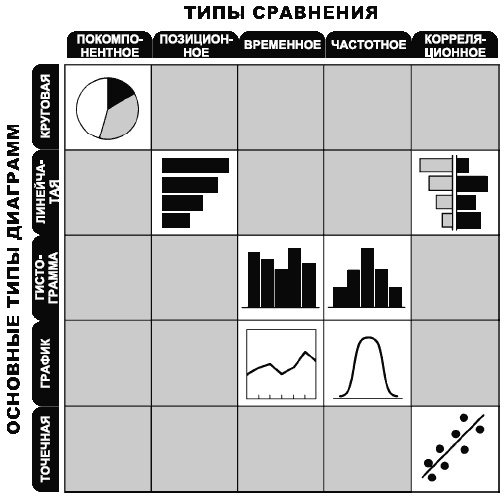

Итак, у нас есть пять основных типов сравнения – они выражаются в формулировках главной идеи, основанной на исходных данных, – и соответствующие им типы диаграмм.

Проверьте, насколько вы способны применить полученные знания в работе, на следующих двух практикумах. После этого изучите список диаграмм во второй части и обращайтесь к нему при необходимости.

Практикум 1

Вернемся к практикуму в конце шага 2 – определение типов сравнения – и разовьем его до этапа выбора типа диаграммы для донесения каждой из 12 идей.

На следующих страницах сформулировано 12 идей, содержащих уже определенные вами типы сравнения. Выберите подходящий тип диаграммы в соответствии с матрицей и набросайте диаграммы, которые вы бы использовали для иллюстрации соответствующих идей.

Рисуя диаграммы, помните о двух наших важнейших наблюдениях.
