Говори на языке диаграмм. Пособие по визуальным коммуникациям - Джин Желязны

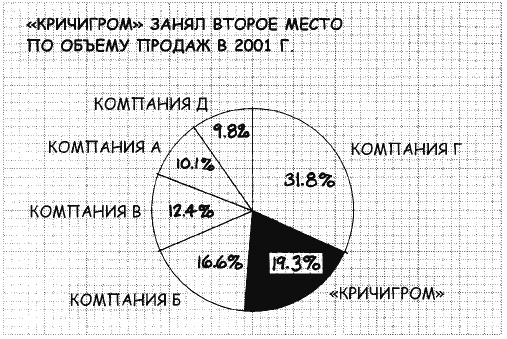

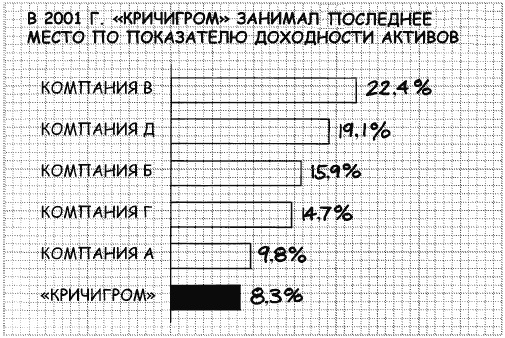

Коэффициент доходности активов в 2001 г.

«Кричигром» – 8,3%

Компания А – 9,8%

Компания Б – 15,9%

Компания В – 22,4%

Компания Г – 14,7%

Компания Д – 19,1%

Решение

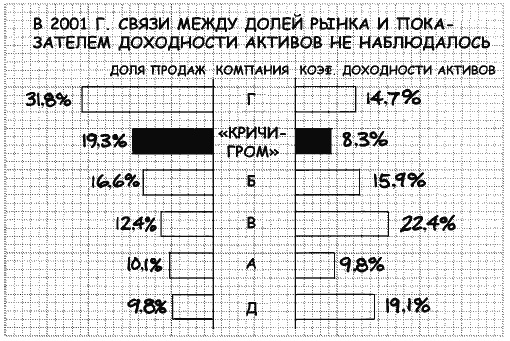

В большинстве случаев мы предполагаем наличие взаимосвязи между долей продаж и показателем доходности активов: чем больше доля, тем больше показатель доходности. В данном же случае подобной взаимозависимости не наблюдается. Например, доля продаж «Кричигро-ма» – вторая по величине, однако коэффициент доходности активов у этой компании намного меньше, чем, скажем, у компании В, которая занимает лишь четвертое место по доле продаж.

В данном случае можно было бы использовать и точечную диаграмму, но двусторонняя линейчатая диаграмма позволяет подписать данные более наглядно.

Задание 4

Начертите диаграмму, показывающую тенденции изменения объема продаж и прибыли компании «Кричигром» в 1997–2001 гг. При этом 1997 г. примите за основу а последующие годы покажите в процентном соотношении с ним.

Решение

В задании 4 требуется показать изменения во времени – временное сравнение, – и для этой цели лучше всего подходит график.

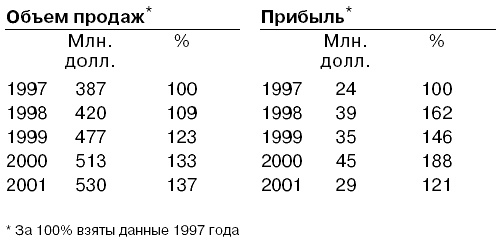

Мы перевели абсолютные числа в проценты от базовой величины (которую здесь представляют данные за 1997 г.), чтобы обеспечить общую и более понятную основу для сравнения двух различных величин – 530 и 29 млн. долл.

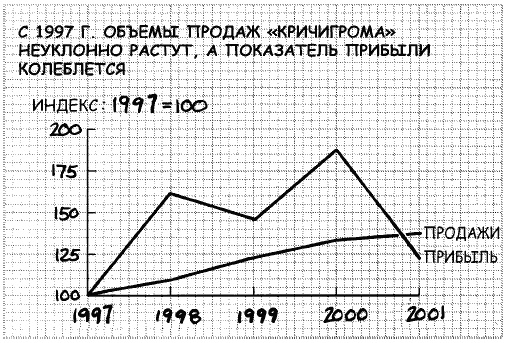

Это отличный пример преимущества диаграмм перед табличными данными. На графике ясно видна нестабильная модель изменения прибыли, которая была не столь наглядной в таблице.

Задание 5

Начертите диаграмму, показывающую, что в 2001 г. основную долю наших продаж, в отличие от компании Г, составили наименее дорогие модели злопастных брандашмыгов.

Решение

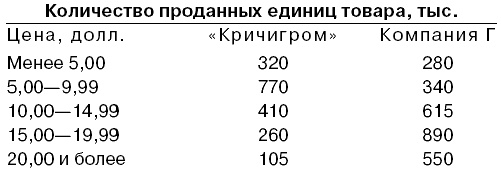

Задание 5 отсылает нас к частотному сравнению, поскольку мы сравниваем количество единиц товара, проданного в пределах конкретных ценовых рамок. В данном случае мы использовали ступенчатую гистограмму, выделив столбцы, относящиеся к «Кричигрому», заливкой. Конечно, можно было бы показать то же самое и на графике с двумя линиями, но с таким небольшим количеством показателей гистограмма предпочтительнее.
