9. Биссектриса угла.

Г₄2 = Г₁1 – 0,5 откладывается под углом 45 градусов из угла Г₄. Продолжить контур проймы полочки от точки П₆ через точки 2 и Г₂.

10. Ширина полочки по линии бедер.

Откладывается от точки Б3 и составляет Б₃Б₄ = (Сб + Пб) – Б₁Б₂ (со спинки) = 36 см.

Соединить точки Г₅Б₄ и продолжить полученный отрезок вниз.

11. Прогиб по линии талии.

Определяется отрезком Т₃Т₄ = 1 см.

Соединить точки Т₄, Б₄ и Т₄, Г₅, продолжить вверх до пересечения с проймой.

12. Надсечки по линии талии.

В точках Т₂ по спинке и Т₄ по полочке сделать надсечки (для удобства совмещения боковых швов при стачивании).

13. Линия низа полочки.

Желаемую длину откладывают вниз от точки Т₈ и прибавляют 1 см на уработку бортов. Получаем Т₈Н₃ = Т₁Н₁ + 1 см.

14. Ширина полочки внизу.

Ширина полочки внизу соответствует ширине полочки по линии бедер + 0,5…1 см.

15. Расстояние до кармана.

Карман находится на расстоянии от точки Т₇ на 6-8 см вниз (в зависимости от роста) по прямой, проведенной из линии ширины груди а₂Г₄.

Через точку К провести горизонтально линию кармана, параллельно линии низа.

16. Вход в карман.

Вход в карман составляет 15,2 см.

Откладывается от точки К в разные стороны и составляет:

КК₁ = 15,2/2 + 1 = 8,6 см;

КК₂ = 15,2/2 – 1 = 6,6 см.

17. Положение боковой вытачки.

Боковая вытачка находится на расстоянии Г₄Г₄₁ = Сг3/10 = 4,8 см и откладывается влево от точки Г₄.

Из Г₄₁ опустить прямую линию вниз до кармана.

18. Раствор боковой вытачки.

Раствор вытачек равен:

– по пройме 0,75 см в разные стороны;

– по талии 1 см в разные стороны.

19. Положение передней вытачки.

Передняя вытачка располагается на вертикальной линии, проведенной из точки К₃, которая находится на линии входа в карман.

К₁К₃ = 1 см влево.

Длина вытачки составляет от талии 11 см вверх. Раствор – 0,5 см в разные стороны.

20. Положение верхнего кармана.

Верхний карман находится от точки Г₄ на расстоянии Г₄К₄ = 4-6 см. Вход в карман составляет:

К₄К₅ = 10,5 см; К₄К₆ = 1 см; К₅К₇ = 1 см.

Точки К₄ и К₇ соединить. Ширина листочки составляет 2-2,5 см.

21. Ширина полузаноса.

Выбирается по модели, в зависимости от застежки (однобортная или двубортная). Ширина полузаноса для однобортной застежки от 3 до 6 см; для двубортной – от 6 до 12 см.

Застежка может быть на одну, две или три пуговицы. Самая нижняя петля расположена на уровне кармана или выше.

22. Форма лацкана.

Форма лацкана, ширина уступа воротника, ширина раскепа зависят от модели.

Пиджак с отрезным бочком

Мужские пиджаки с отрезными бочками могут быть двух видов. Построение первого варианта полностью повторяет чертеж мужского пальто полуприлегающего силуэта, приведенного ранее.

Изменения касаются только длины изделия и прибавок.

Второй вариант пиджака с отрезным бочком мы рассмотрим более подробно. Данная модель в основном строится на базе основного чертежа пиджака, но имеет и свои отличительные особенности.

Необходимые мерки:

Сш = 20,1

Сг₂ = 50

Cг₃ = 48

Ст = 41

Сб = 50

Шг = 18,6

Дтс = 48,1

Дтп = 46,4

Впрз = 24,9

Впк = 47,2

Шс = 19,9

Шп = 15,5

Оп = 30,7

Др = 59,1

Вппк = 46,1

Прибавки:

Пшр = 1

Пг = 10

Пт = 6

Пб = 5

Пшг = 2,5

Пдтс = 1

Пдтп = 1

Пспр = 3,5

Пвпк = 1

Пшс = 2,5

Поп = 10

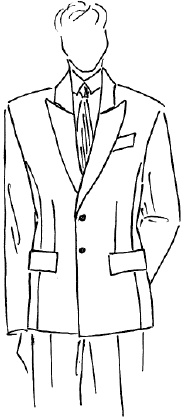

Рис. 120. Полуприлегающий пиджак с отрезным бочком

Чертеж дан на 48-й размер, IV рост

Особенности построения:

1. Ширина проймы

определяется по формуле:

Шпр. (расчетная) + 1,5 (вытачка) + 2 (на стачивание отрезного бочка) = 19 см.

2. Центр проймы.

Центр проймы рассчитывается по формуле:

Г₄Г₂ = Шпр. (расчетная)/2 + 3,5 = 11,2 см.

3. Положение бокового шва.

Положение бокового шва переносится со спинки Г₁Г₅ = 1 см.

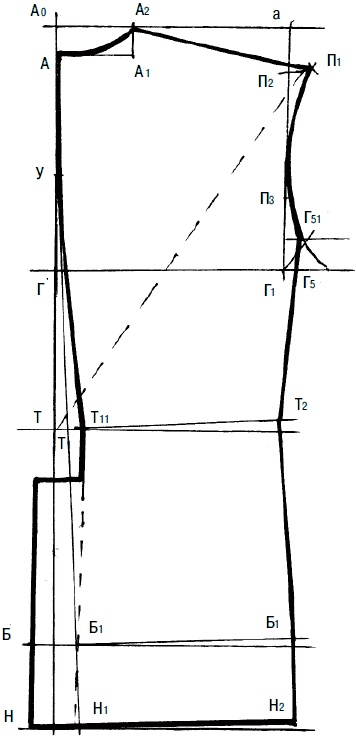

Рис. 121. Чертеж спинки с отрезным бочком

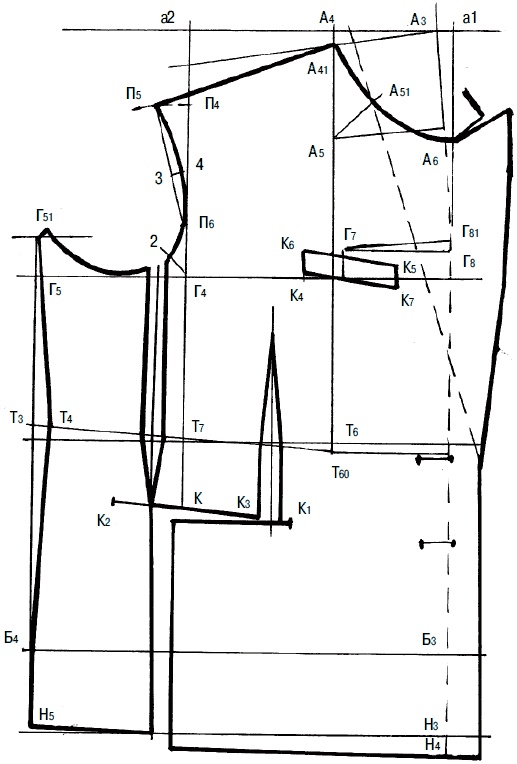

Рис. 122. Четреж полочки с отрезным бочком

4. Ширина полочки по линии бедер.

Рассчитывается по формуле: Б₃Б₄ = (Сб + Пб) – Б1Б2 (со спинки) + 4 см (из них 2 см на оформление, 2 см – на швы) = (50 + 6) – 20 + 4 = 40 см.

5. Положение передней вытачки.

Нижний конец передней вытачки располагается по вертикали, проведенной из входа в карман К₁К₅ = 1 см влево по карману.

Раствор передней вытачки равен: К₅К₆ = 2 см влево. Из полученных точек провести вверх линию по талии.
