Конструкцию строят на чертеже изделия с втачными рукавами. Боковой шов обычно на середине проймы. Прибавка на свободу облегания по линии груди увеличивается. Вытачка с плечевого среза на спинке переводится в росток, с наиболее характерным вариантом положения плечевого шва. Она переводится в сторону полы на 1-2 см, в зависимости от модели перевод может быть увеличен.

В зависимости от мягкости изделия выбирается прибавка по линии груди, дополнительное углубление проймы и расширение плеча. В данной модели мягкость выбрана умеренная, то есть как можно больше приближенная к изделию с втачными рукавами.

Необходимые мерки:

Сш = 19,9; Сг₃ = 46;

Сг₂ = 48; Ст = 38;

Сб = 48; Шг = 18;

Дтс = 48; Дтп₂ = 45,9;

Впрз = 24,6; Впк = 46,9;

Шс = 19,4; Шп = 15,3;

Др = 58,8; Оп = 29,2;

Вппк = 45,4.

Прибавки:

Пг = 2 (доп. расш.)

Пшг = 1,5

Пшс = 1,5

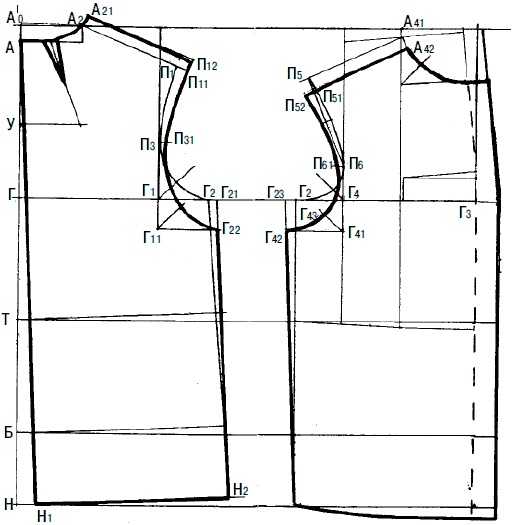

Рис. 108. Чертеж джинсовой куртки рубашечного покроя

Чертеж дан на 46-й размер, IV рост

Построение чертежа:

1. Построение сетки.

Сетка строится на базе основного чертежа.

2. Углубление проймы.

Для нашей модели выбрано дополнительное углубление проймы, равное 5 см. От точки Г₁ вниз по прямой откладываем 5 см. Получаем точку Г₄₁.

Г₁Г₁₁ = Г₄Г₄₁ = 5 см.

3. Расширение плеча.

Дополнительное расширение плеча рассчитывается по формуле:

П₁П₁₁ = П₅₁П₅₂ = 2 см.

4. Расширение спинки и полочки.

Расширение спинки и полочки в точках касания:

П₃П₃₁ = П₆П₆₁ = 1 см

Это расширение зависит от удлинения плечевого среза и дополнительного углубления проймы.

Расширение спинки и полочки в точках может быть дополнительно увеличено на 2-2,5 см при значительном удлинении ширины плеча и углублении проймы.

Биссектриса угла Г₁₁:

(Г₁₁Г₁₂ = Г₁ 1 (со спины) + П₃П₃₁ + (Г₁Г₁₁)/10 = 4 + 1 (расширение) + 0,5 = 5,5

5. Ширина спинки внизу:

Н₁Н₂ = ГГ₂ + 1.

6. Расширение спинки по линии груди.

Дополнительное расширение спинки по линии груди Г₂Г₂₁ = 1,5 см.

Из точки Г₁₁ провести горизонталь, на пересечении с боковым срезом поставить точку Г₂₂.

7. Плечевой шов.

Переносится в сторону полы в зависимости от модели:

А₂А₂₁ = П₁₁П₁₂ = 2 см.

Полочку на эти 2 см уменьшить:

А₄₁А₄₂ = П₅П₅₁ = 2 с м.

Концы плечевых срезов на 0,5-1,5 см, в зависимости от удлинения плеча, срезаются вниз.

Биссектриса угла Г₄₁

Г₄₁Г₄₃ = Г₄ 2 (с полы) + П₆П₆₁ + Г₄Г₄₁ /10 = 4 см.

8. Расширение полы.

Дополнительное расширение полы по линии груди Г₂Г₂₃ = 1,5 см.

Рубашечный рукав

Построение чертежа:

1. Ширина рукава.

Определяется в зависимости от длины проймы и высоты оката.

2. Высота оката.

От точки О₁ отложить вверх по прямой выбранную величину оката:

О₁О₂ = 3-7 см (для изделий мягкой формы);

О₁О₂ = 8-11 см (для изделий средней мягкости;

О₁О₂ = 12-16 см (для изделий сильной мягкости).

В нашем случае – 14 см.

На горизонтали, проведенной через точку О₁ из точки О₂ вправо и влево сделать засечки радиусом равным половине длины проймы:

О₂Р₁ = О₂Р₂ = длина проймы, где (длина пр.)/2 = сумме длин пройм спинки и полочки.

3. Положение перекатов.

Передний перекат определяется: О₁Рп = О₁Р₂ /2.

Локтевой перекат определяется: О₁Рл = О₁Рл/2.

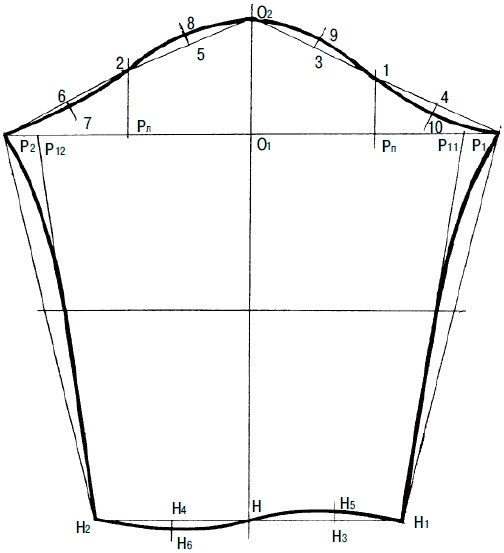

Рис. 109. Чертеж рубашечного рукава

4. Вспомогательные точки:

Рп₁ = О₁О₂ /2, при высоте оката до 10 см;

Рп₁ = О₁О₂ /2 – 0,5, при высоте оката свыше 10 см.

В нашем случае Рп₁ = 14/2 – 0,5 = 6,5;

Рл₂ = Рп₁ + 1 = 7,5 см.

Точки 1 и 2 соединить с точками О₂Р₁Р₂. На середине этих отрезков провести перепендикуляр.

Расстояние от точки 3 до точки 9 и от точки 5 до точки 8 составляет 0,5-1,5 см.

В зависимости от высоты оката расстояние от точки 4 до точки 10 равно: О₁О₂ /10 = 1,4 см.

Расстояние от точки 6 до точки 7 равно расстоянию от точек (4 и 10)/2 и составляет 0,7 см.

Линию оката провести через точки Р₁, 10, 1, 9, О₂, 8, 2, 7, Р₂. Затем измерить длину оката рукава, сопоставить с длиной проймы по спинке и полочке. Внести поправку в ширину рукава с учетом требуемой посадки по окату.

5. Величина посадки.

Величина посадки в рукавах с высотой оката до 10 см = 1 см, свыше 10 см – около 1,5-2 см.

6. Низ рукава.

Низ рукава в зависимости от модели может быть широким, собранным на резинку, манжету или узким. В зависимости от формы рукава передние и задние его срезы могут быть оформлены выемкой вверху в виде ластовицы.

7. Ширина ластовицы:
