Книга Мужская одежда. Технология пошива - Наталия Волкова читать онлайн бесплатно без регистрации
Необходимые мерки:
Сш – 19,9
Сг2 = 48
Сг3 = 46
Ст = 38
Сб = 48
Шг = 18
Дтс = 48
Дтп = 45,9
Впрз = 24,6
Впк = 46,9
Шс = 19,4
Шп = 15,3
Оп = 29,2
Др = 58,8
Вппк = 45,4
Прибавки:
Пшр = 1,5
Пг = 13
Пт = 8
Пб = 5
Пшг = 3,2
Пдтс = 1
Пдтп = 1
Пспр = 4
Пвпк = 1
Пшс = 1,8
Поп = 12

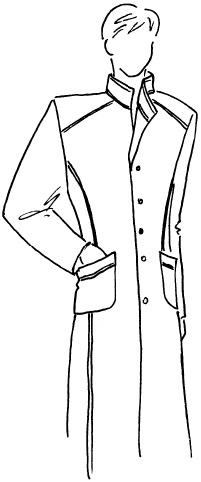

Рис. 72. Пальто полуприлегающего силуэта с отрезным бочком

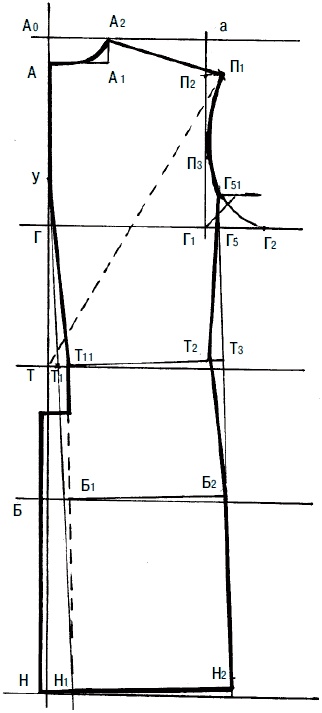

Рис. 73. Чертеж спинки
Размер 46-й, IV рост
Особенности построения:
1. Ширина проймы.
Ширина проймы составляет Г4Г1 = ширина проймы расчетная + 1,5 см (вытачка) + 2 см (швы) = 18 см.
2. Центр проймы.
Центр проймы рассчитывается по формуле:
Г4Г2 = ширина проймы расчетная/2 + 3,5 = 14,5/2 + 3,5 = 10,7 см, откладывается влево от точки Г4.
Положение и величину бокового среза следует перенести со спинки, получая при этом точку Г51.
3. Ширина полочки по линии бедер.
Ширина полочки по линии бедер рассчитывается так же, как и в предыдущей модели.
Б3Б4 = (Сб + Пб) – Б1Б2 со спинки + 3,5 на оформление и стачивание отрезного бочка = 57 – 21 + 3,5 = 39,5 см.
Соединить точки Г5Б4 и продолжить до линии низа.
4. Прогиб по линии талии.
Прогиб по линии талии составляет 1,5 см. От точки Т3 откладываем вправо 1,5 см и получаем точку Т4.
Соединяем точки Г5Т4Б4.

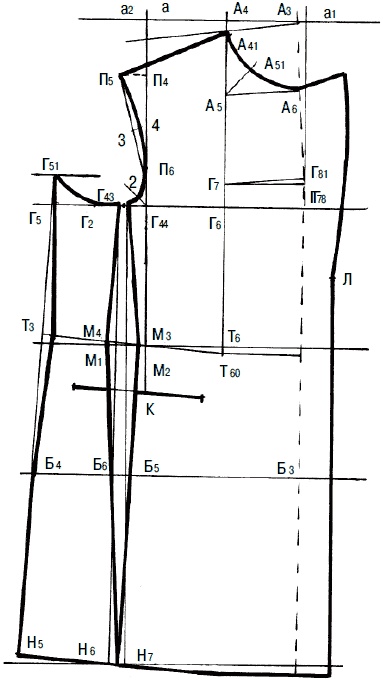

Рис. 74. Чертеж полочки
5. Положение отрезного бочка.
Отрезной бочок откладывается от точки Г4 по биссектрисе по формуле Г4Г42 = Сг3/10, от полученной точки отложить раствор вытачки в разные стороны по 0,75 см. Из этих точек опустить вниз две параллельные линии до линии низа. На пересечении с линией талии поставить точки М1М2.
От этих точек делаем в разные стороны соответственно прогиб на 1 см.
М2М3 = М1М4 = 1 см.
6. Линия отрезного бочка.
Линию отрезного бочка следует провести, соединяя точки Г43М4Б6, и продолжить на середину отрезка Н6Н7.
7. Линия бокового среза полы.
Линию бокового среза полы со стороны отрезного бочка провести через точки Г44М3Б5 на середину отрезка Н6Н7.
Данный рукав используется во всех перечисленных моделях мужского пальто.

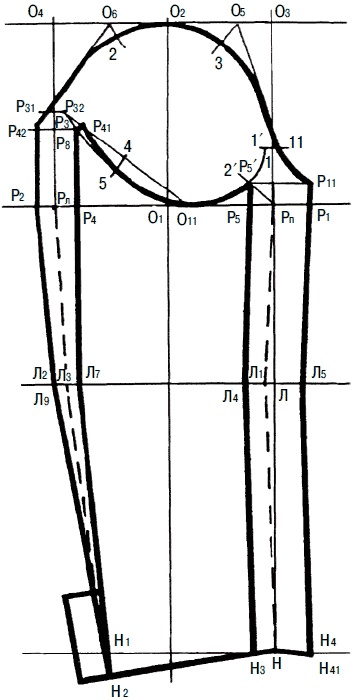

Рис. 75. Построение рукава
Построение чертежа.
1. Высота оката.
Высота оката в рукаве равна средней глубине проймы минус 2,5 см. Чтобы найти среднюю глубину проймы, надо соединить спинку и полочку по боковым швам.
Конечные плечевые точки П1, П5 соединить прямой, разделить прямую пополам, поставить точку О. Из точки О вниз провести отрезок до линии груди, поставить точку О1. В итоге мы получаем линию средней глубины проймы, затем берем сантиметр и промеряем получившуюся высоту. Высота оката может изменяться в зависимости от глубины проймы. В нашем случае высота оката: ОО1 – 2,5 = 19 см.
Высоту оката можно найти и вторым способом. Для этого надо измерить расстояние по вертикали от точки П5 и от точки П1 до линии груди. Сумму этих расстояний умножаем на 0,4 и прибавляем припуск на огибание шва втачивания рукава. Величина припуска – 0,3 см – 1 см при заутюживании шва в сторону рукава.
Высота оката равна:
0,4х(П1,П1 + П5) + 1 = 19 см.
2. Ширина рукава.
Ширину рукава над проймой можно рассчитать двумя способами:
1. Ширина рукава = 0,3х(Дпр + Ппос + Шпр) – 1 = (54 + 7 + 14,5)х3 – 1 = 21,5 см, где длина проймы измеряется, соединяя точки П1,П3,1, Г2,2,П6, 4,П5 = 54 см, посадка = 7 см,
Шпр – в чистом виде (без швов).
2. Желаемую ширину рукава в готовом виде определяют в зависимости от мерки Оп и прибавки на свободное облегание:
Шр = (Оп + Поп)/2 = (30,7 + 12,3)/2 = 21,5.
Теперь проведите две взаимно перпендикулярные линии.
Высота оката равна средней глубине проймы минус 2,5 см.
Получаем О1О2 = ОО1 (с чертежа) – 2,5 = 19 + от 0,3 до 1 см (на огибание шва).
3. Ширина рукава в готовом виде.
Рассчитывается по формуле:
Шр = (Оп + Поп)/2 = (30,7 + 12,3)/2 = 21,5
4. Положение переднего переката.
О1Рп = (Шр в готовом виде)/2 = 21,5/2 = 10,7. откладывается вправо от точки О1.
5. Положение локтевого переката.
О1Рл = Шр/2 + 1 (шов) = 11,7, откладывается влево от точки О1.
Через точку Рп потребуется провести вертикаль до пересечения с горизонталью из точки О2 и поставить О3.
6. Длина рукава.
Откладывается вниз от точки О3. Получаем О3Н. Длина рукава по мерке + 1 (шов) равна 66 см.
