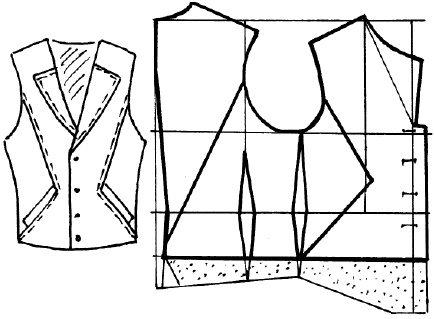

Жилет с лацканами (рис. 37). Спинка с рельефом на уровне лопаток от проймы до низа конечная точка рельефа Н11. Полочка с лацканом и фигурным рельефом от проймы до точки на линии Т4А41 (между линиями груди и талии) до бокового среза. В нижней части рельефа расположен карман с листочкой. Застежка на кнопках.
Рис. 37. Жилет с лацканами

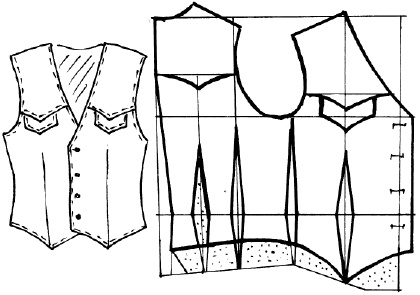

Жилет с фигурными кокетками (рис. 38). Спинка и полочка с фигурными кокетками. Из-под мыса кокетки на полочке – фигурный клапан. Жилет по спинке укорочен. Низ имеет овальную линию от точки Н11 к боковым швам. Скос низа на полочке от точки Л1 до точки Н53, расположенной на пересечении линий А41Т4 и Н51Н21. Вытачку на спинке перемещают влево и строят на вертикали от мыса кокетки до низа. Раствор вытачки на спинке и в боковом шве увеличивают за счет выпрямления средней линии спинки от точки У по вертикали до линии низа (точка Н13).
Рис. 38. Жилет с фигурными кокетками

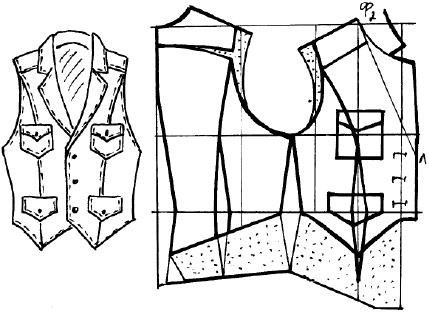

Классический джинсовый жилет (рис. 39). Спинка и полочка с кокетками и рельефами от кокеток до низа. Вытачки на спинке перенесены в рельефы. Верхние карманы – накладные с клапанами, нижние – прорезные с клапанами. Плечевые швы слегка заужены и завышены. Низ полочки имеет заостренную форму с вершиной угла в точке Н53.
Рис. 39. Классический джинсовый жилет
Для построения воротника из точки Л проводят касательную к горловине в точке Ф2. С подробным описанием построения воротника вы можете ознакомиться в разделе «Воротники».

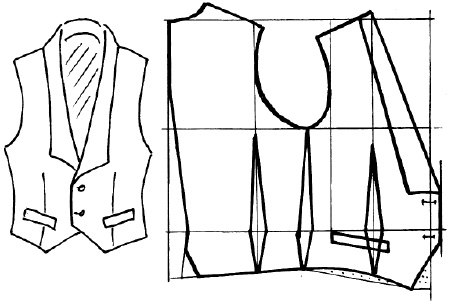

Жилет фрачный (рис. 40). Особенности фрачного жилета заключаются в том, что высота выреза жилета увеличивается. Принцип построения такого жилета соответствует основному чертежу. Лацканы могут иметь различную форму и длину в зависимости от фасона.
Рис. 40. Жилет фрачный
Джинсовый комбинезон, который приводится ниже, представляет собой конструктивное сочетание жилета и брюк.

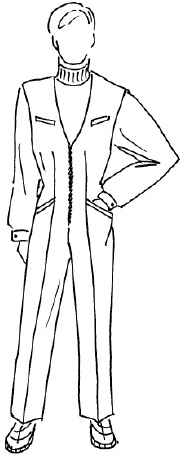

Рис. 41. Джинсовый комбинезон
Чертеж дан на 50-й размер, II рост
Необходимые мерки:
Сш = 20,3
Сг = 50
Ст = 41
Сб = 50,5
Шг = 19,2
Дтп = 55,8
Шс = 20,5
Дтс = 45,5
Впрз = 21

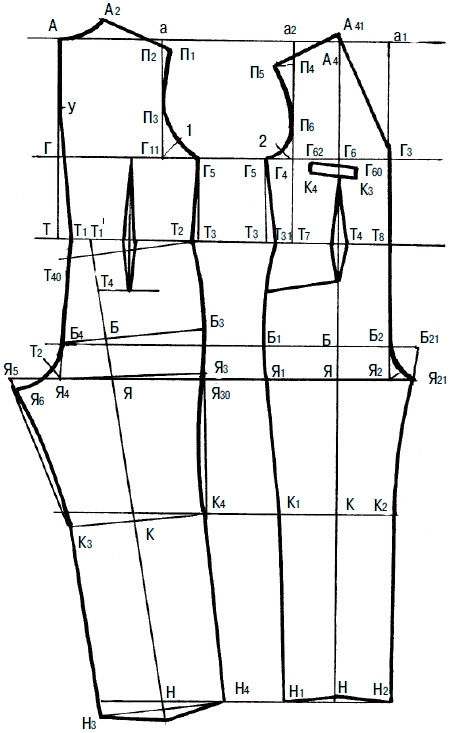

Рис. 42. Чертеж комбинезона
Прибавки:
Пг = 2,5-3,5
Пт = 2,5-3,5
Пспр = 4-5
Пдтс = 1
Пдтп = 1
Пшр = 1,5
Особенности построения чертежа.
Спинка.
Для построения спинки строят прямой угол с вершиной в точке А, которая соответствует шейной точке на фигуре человека. Последующее построение производится аналогично построению основного чертежа жилета.
1. Прогиб бокового среза.
Прогиб бокового среза на линии талии Т2Т3 = 1 см. Вытачка на спинке расположена на вертикали, проведенной из середины отрезка Т1Т2.
2. Вытачка на спинке.
Вытачка на спинке не доходит до линии груди на 7 см. Раствор вытачки на спинке равен 2,5 см.
3. Задняя половинка брюк.
Для построения задней половинки брюк от точки Т1 вниз по вертикали откладывают отрезок, равный:
Т1Т40 = 0,1Сб – 1,5 = 0,1x50,5 – 1,5 = 3,5 см.
Точки Т40 и Т2 соединяют прямой линией. От точки Т'1 вправо откладывают отрезок:
Т1Т' = 0,1Ст = 0,1x41 = 4,1 см.
Через точку Т' перпендикулярно линии Т40Т2 проводят вниз прямую, которая пересекается с линией Т40Т2 в точке Т4. От точки Т4 откладывают:
• длину брюк Т'Н = 104,8 см;
• высоту сидения Т4Я = 25,2 см; положение линии колена определяет отрезок БК = БН/2.
Последующее построение выкройки соответствует построению основного чертежа брюк.
Полочка.
Для построения полочки строят прямой угол с вершиной в точке а. Далее построение полочки повторяет базовое.
1. Верхний карман.
Для построения верхнего кармана с листочкой определяют положение точки Г60: Г6Г60 = 2 см.
От точки Г60 влево по горизонтали откладывают длину листочки Г60Г62 = 0,2Ст – 1 см. Вниз по вертикали откладывают 2 см (точка К4). Ширина листочки – 1,7 см.
2. Передняя половинка брюк.
Для построения передней половинки брюк на продолжении линии полузаноса а1Т8 вниз откладывают высоту сидения:
Вс = 25,2 см.
Через точку Б2 проводят горизонталь, на которой вправо откладывают отрезок Б2Б21 = 5 см. Влево от точки Б2 откладывают отрезок:
Б2Б1 = Сб/2 + 2 = 27,3 см.
3. Линия сгиба.
Линия сгиба передней половинки брюк проходит через точку Б, расположенную на середине отрезка Б1Б21.
4. Передняя вытачка.
Раствор передней вытачки 1,5-2 см. Длина вытачки от линии талии книзу 6 см, она не доходит до линии груди на 5-7 см.
Карман находится на передней половинке брюк. Передний конец расположен от линии талии на расстоянии 6 см; задний конец – на расстоянии 8 см.
