13. Расчет вытачек.

В жилете по линии талии обычно проектируют вытачки. Сумму растворов вытачек по линии талии определяют по формуле:

(Сг + Пг) – (Ст + Пт) = (50 + 2,5) – (44 + 2,5) = 6 см.

Полученную величину делят на 3 (для полочки, спинки, бокового шва в равных частях), то есть одна вытачка будет составлять 2 см.

Вытачки на спинке строят на вертикали, проведенной из точки Г₁₁ до линии низа. Верхний конец вытачки расположен ниже точки Г₁₁ на 7,5 см.

Полочка.

1. Ширина горловины.

Для определения точки А₄ отрезок а₁а₂ делят пополам. Через точку А₄ проводят вертикаль вниз до пересечения с линией талии в точке Т₄. От точки Т₄ вверх по вертикали откладывают отрезок, который определяет положение высшей точки горловины, равный мерке Дтп = 48 см.

2. Высота проймы полочки.

Определяется отрезком Г₄П₄ = 21,5 см.

3. Скос линии плечевого среза.

А₄₁П₅ = 16 см (по мерке). Точка П₆ – точка касания проймы линии:

Г₄П₄ = 6 см.

4. Линия проймы.

Вспомогательная точка 2 находится на биссектрисе угла Г₄ = Г₁₁ 1 – 1 см. Вспомогательная точка 3 – на середине отрезка П₅П₆. Вспомогательная точка 4 откладывается вправо от точки 3 на 1 см. Линию проймы проводят через точки П₅, 4, П₆, 2 и Г₅.

5. Боковой срез полочки.

Прогиб бокового среза полочки на линии талии Т₂Т₃₁ = 1 см. Линию бокового среза полочки проводят через точки Г₅, Т₃₁ и Н₂₁.

6. Посторонние линии карманов.

Передние концы бокового и верхнего карманов должны находиться на вертикали, проходящей через точки Г₆₀ и Т₄₀. Положение точек Г₆₀ и Т₄₀ определяют, отложив вправо от точки Г₆ на линии груди и точки Т₄ на линии талии 2 см.

От точки Г₆₀ влево по горизонтали откладывают ширину листочки (точка Г₆₂). От точки Г₆₀ вниз по вертикали откладывают 3 см (точка К₃). От точки Г₆₂ вниз по вертикали откладывают 2 см (точка К₄). Ширина листочки верхнего кармана равна 2 см.

Длина верхней листочки унифицирована по размерам изделия (см):

• для 44-48-го размеров – 8;

• для 50-54-го размеров – 9-9,5;

• для 56-64-го размеров – 9,5-10.

От точки Т₄₀ вниз по вертикали откладывают 3,5 см (точка К₁). Через точки Г62 и К4 проводят вертикаль вниз до пересечения с линией талии в точке Т₄₁. От этой точки вниз по вертикали откладывают 2,5 см (точка К₂₀). Через точки К₁ и К₂₀ проводят прямую влево, на которой от точки К₂₀ откладывают отрезок К₂₀К₂ = 3 см.

Ширина листочки бокового кармана равна 2,5 см.

7. Построение передней вытачки

Переднюю вытачку строят на вертикали А₄₁Т₄. Верхний конец вытачки не доходит до точки Г₄₁ на 7 см.

В жилете может проектироваться хлястик, который втачивается в вытачки на спинке. Ширина хлястика в местах втачивания 3 см, в концах – 2 см.

Модели жилетов, построенные на базе основного чертежа

На одной конструктивной основе можно строить самые разнообразные модели. Мы предлагаем несколько самых популярных моделей. На чертежах, прилагаемых ниже, точками отмечены выступающие места, отличающие новый чертеж от чертежа-основы.

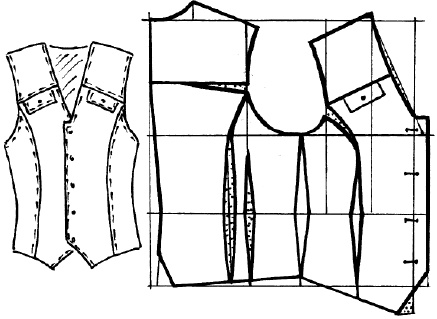

Однобортный жилет (рис. 33). Спинка и полочка жилета с отрезными кокетками. В шве кокетки полочки – клапан с петлей. По линии передней вытачки проходит рельеф. На спинке вытачка перемещена влево. На линии вытачки располагается рельеф. Спинка по линии талии расширена для стягивания резинкой. Прогиб выреза жилета несколько увеличен: линия полузаноса в верхней части расположена под прямым углом к вырезу горловины. Застежка на пяти пуговицах.

Рис. 33. Однобортный жилет

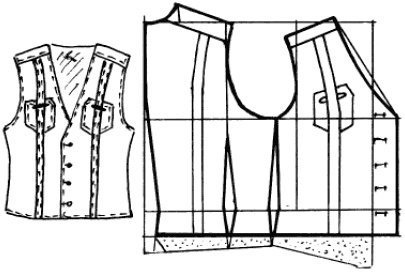

Жилет с накладными карманами (рис. 34). Спинка и полочка жилета с отрезными кокетками в верхней части. На полочке накладной настрочной декоративный карман, через который проходит планка. Планка от линии груди до низа совмещается с линией А₄Т₄; от линии груди она проходит вверх до середины линии кокетки. Планка прикреплена к карману шнурком, продетым через отверстия металлических фестонов.

Рис. 34. Жилет с накладными карманами

На спинке планка от кокетки является как бы продолжением планки на полочке. Под планкой на уровне талии проходит хлястик, закрепленный в вытачках спинки. Планки настрачиваются двумя декоративными строчками. Вытачка полочки переводится в боковой шов. Ширина полузаноса в верхней части 6,5 см, внизу – 5,5 см.

Жилет из кожи (замши) с прямоугольной проймой (рис. 35). В оформление глубины и длины выреза жилета вносят изменения. Вырез жилета внизу заканчивается выступом с двумя петлями. На уровне выступа в переднюю вытачку втачивается шлевка с пряжкой. На шлевке две пуговицы.

Рис. 35. Жилет с прямоугольной проймой

Пройма на полочке имеет прямоугольный вырез. Для его построения вверх от точки Г₄ откладывают 1,5 см и через полученную точку и точку Г₅ проводят вправо прямую, которая пересекается с перпендикуляром, проведенным к этой прямой из точки Г₅, в точке Г'₄. Линию проймы на полочке проводят через точки П5, Г'₄, Г₅. На полочке узкая листочка.

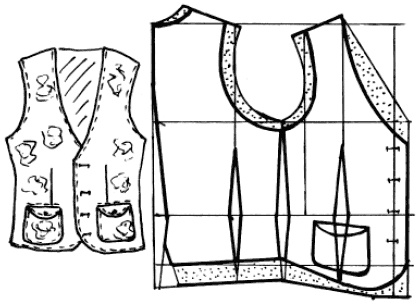

Цветастый жилет (рис. 36). Жилет удлиненный, полочка имеет внизу скругление. Вырез жилета глубокий. Пройма расширена и углублена. Боковые карманы накладные с фигурными клапанами. Раствор вытачки перенесен в боковые швы. Такой жилет можно сшить из яркой цветастой ткани.

Рис. 36. Цветастый жилет
