В одной маске с пушкой устанавливался 7,92-мм пулемет MG34. Его боекомплект состоял из 1425 патронов. С 1940 года боекомплект был увеличен до 2100 патронов в барабанных магазинах по 75 патронов в каждом.

Наведение пушки в цель осуществлялось с помощью телескопических прицелов Zeiss TZF 4 (Ausf. а, b, с, А, В), TZF 4/36 (Ausf. D и Е), TZF 4/38 (Ausf. С и F с пушкой KwK 30). На машинах Ausf.F с пушкой KwK 38 устанавливался прицел TZF За.

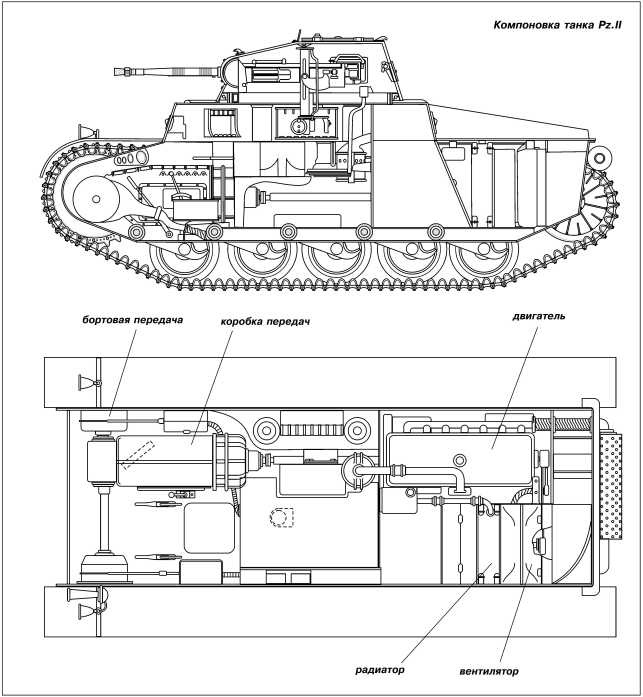

ДВИГАТЕЛЬ И ТРАНСМИССИЯ. Танки Pz.II Ausf. а — F оснащались двигателями Maybach HL 57TR, 62TR и 62TRM, шестицилиндровыми, карбюраторными, четырехтактными, рядными, жидкостного охлаждения, мощностью 130 (57TR) и 140 (62TR и 62TRM) л с. при 2600 об/мин. Диаметры цилиндров — 100 и 105 мм соответственно. Ход поршня — 120 мм. Степень сжатия — 6,3 (57TR) и 6,5 (62TR и 62TRM). Рабочий объем — 5698 см3 и 6234 см³. Конструктивно все двигатели были подобны.

Топливо — этилированный бензин с октановым числом не ниже 74.

В топливную систему входили два бензобака емкостью 102 и 68 л. У танков модификаций D и Е — один бензобак емкостью 200 л. Топливный насос Pallas № 62601, карбюратор Solex 40JFF II.

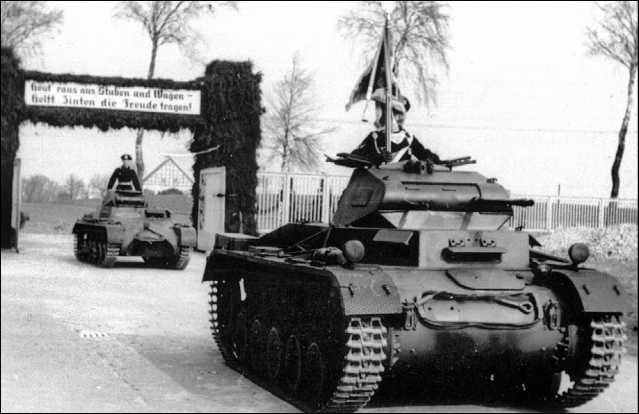

Легкие танки Pz.II Ausf.B и Pz.I Ausf.B из состава 1-го батальона 10-го танкового полка Вермахта, расквартированного в Зинтене. Германия, 1937 год.

Трансмиссия состояла из карданной передачи, двухдискового главного фрикциона сухого трения, коробки передач, одноступенчатых планетарных механизмов поворота и бортовых передач.

Шестискоростная (6+1) коробка передач ZF Aphon SSG45 (Ausf. а — с) имела синхронизаторы только на 2-й и 6-й передачах. На танках Ausf. А — С и F устанавливалась шестискоростная коробка передач ZF Aphon SSG46 с дисковыми синхронизаторами на всех передачах.

ХОДОВАЯ ЧАСТЬ танков модификаций а и b применительно к одному борту состояла из шести опорных катков, сблокированных попарно на продольной внешней балке в три тележки и подвешенных на четвертьэллиптических листовых рессорах. Верхняя ветвь гусеницы опиралась на три поддерживающих катка. Модификации А — С и F имели пять обрезиненных опорных катков диаметром 550 мм, подвешенных на четвертьэллиптических рессорах индивидуально, и четыре поддерживающих катка. В ходовую часть вариантов D и Е входило только четыре опорных катка. Ведущие колеса — переднего расположения. Гусеница шириной 300 мм состояла из 108 траков (у модификаций D и Е — из 96 траков).

ЭЛЕКТРООБОРУДОВАНИЕ было выполнено по однопроводной схеме. Напряжение — 12 В. Источники: генераторы Bosch BNF 2,5/12BRS112 AL/ZMA/R8 (Ausf.a), Bosch BNG 2,5/12BR183 12AL/ZMA/R3 (Ausf.b и с) и Bosch BNG 2,5/AL/ZMA (остальные модификации); аккумулятор Bosch емкостью 120 А.ч. Потребители: электростартер, система зажигания, контрольные приборы, приборы звуковой и световой сигнализации, аппаратура внутреннего и внешнего освещения, звуковой сигнал.

СРЕДСТВА СВЯЗИ. Все танки Pz.II оснащались коротковолновой радиостанцией Fu-5. Дальность действия 6,4 км телефоном и 9,4 км телеграфом.

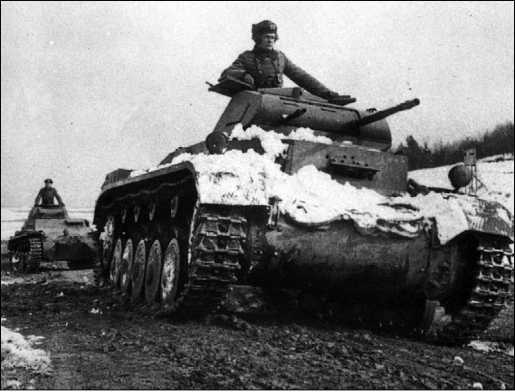

Pz.II Ausf.A на довоенных маневрах Вермахта. 1939 год.

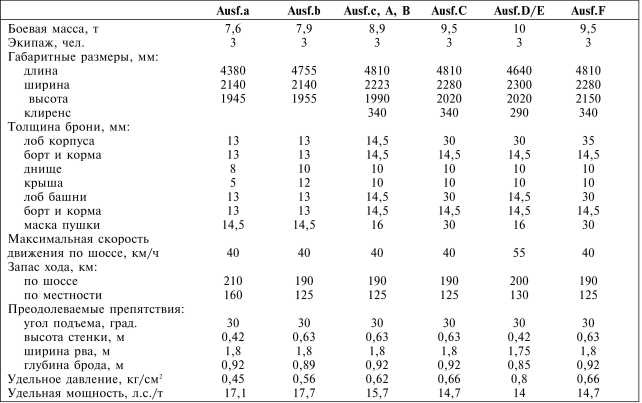

Тактико-технические характеристики танков Pz.II

Боевое применение

Боевое крещение Pz.II приняли в марте 1938-го, в ходе операции по присоединению Австрии к Рейху, так называемом аншлюсе. Боевых столкновений в ходе этой операции не было, но во время марша до Вены до 30 % «двоек» вышло из строя по техническим причинам, главным образом из-за низкой надежности ходовой части. Бескровно прошло и присоединение к Германии Судетской области Чехословакии в октябре 1938 года — как результат Мюнхенского сговора. Потерь в материальной части было уже значительно меньше, поскольку для перевозки Pz.II к местам сосредоточения использовались грузовые автомобили Faun L900 D567 (6x4) и двухосные прицепы Sd.Anh.115.

За Судетской областью последовала оккупация Чехии и Моравии. 15 марта 1939 года первыми вступили в Прагу Pz.II из состава 2-й танковой дивизии Вермахта.

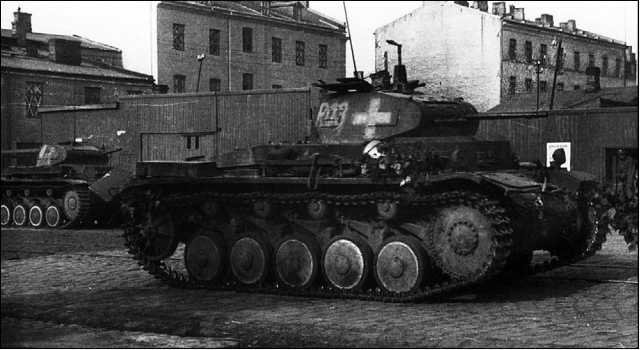

Легкий танк Pz.II Ausf.C из состава 2-го батальона 36-го танкового полка 4-й танковой дивизии Вермахта ведет бой на одной из улиц Варшавы. Сентябрь 1939 года.

Накануне Польской кампании Pz.II, наряду с Pz.I, составляли большинство боевых машин Панцерваффе. 1 сентября 1939 года немецкие войска располагали 1223 танками этого типа. В каждую роту легких танков входил один взвод (5 единиц) «двоек». Всего же в танковом полку имелось 69 танков, а в батальоне — 33. Только в строю 1-й танковой дивизии, лучше других укомплектованной танками Pz.III и Pz.IV, находилось 39 Pz.II. В дивизиях двухполкового состава (2, 4 и 5-й) насчитывалось до 140, а однополковых от 70 до 85 танков Pz.II. 3-я танковая дивизия, в состав которой был включен учебный батальон (Panzer Lehr Abteilung), располагала 175 танками Pz.II. Меньше всего «двоек» имелось в составе легких дивизий. Машины модификаций D и Е состояли на вооружении 67-го танкового батальона 3-й легкой дивизии и 33- го танкового батальона 4-й легкой дивизии.

Броня «двоек» без усилий пробивалась снарядами 37-мм противотанковых пушек wz.36 и 75- мм полевых пушек польской армии, что выяснилось уже 1–2 сентября при прорыве позиций Волынской кавалерийской бригады под Мокрой. 1-я танковая дивизия потеряла там восемь машин Pz.II. Еще большие потери — 15 танков Pz.II — понесла 4-я танковая дивизия на подступах к Варшаве. Всего же за время Польской кампании до 10 октября Вермахт потерял 259 танков этого типа. Однако безвозвратные потери составили только 83 машины.

Для участия в захвате Дании и Норвегии был сформирован 40-й батальон специального назначения (Panzer Abteilung z.b. V 40), состоявший из трех рот, в каждую из которых, в отличие от штатной организации Панцерваффе, входило всего три взвода. На вооружении батальона находились легкие танки Pz.I и Pz.II, а также командирские машины Pz.Bef.Wg.

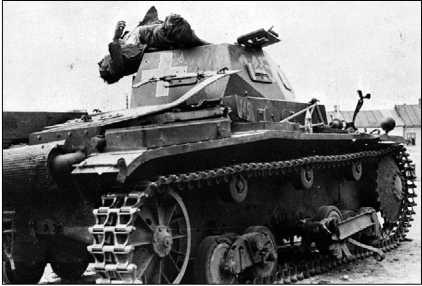

Pz.II Ausf.b одного из подразделений 4-й танковой дивизии, подбитый на улицах Варшавы. Сентябрь 1939 года.

Вторжение в Данию началось 9 апреля 1940 года. Датские войска практически не оказали сопротивления, и боевые действия завершились еще до полудня. Вскоре «единички» и «двойки» 1-й и 2-й рот 40-го батальона продефилировали по улицам Коппенгагена.
