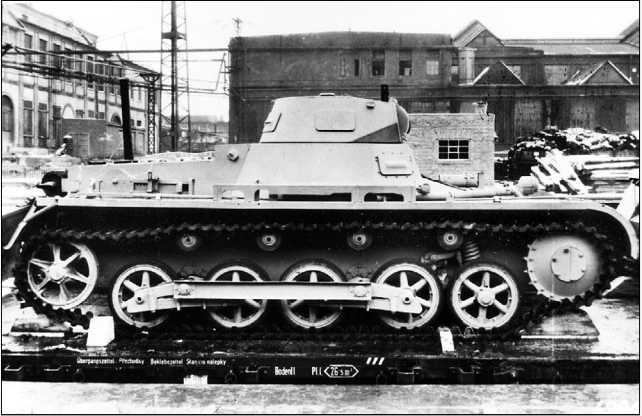

Легкий танк Pz.I имел компоновку, ставшую впоследствии классической для германского танкостроения. Трансмиссионное отделение и, соответственно, ведущие колеса гусеничного движителя располагались в носовой части корпуса. За ним находилось отделение управления, совмещенное с боевым. Механик-водитель размещался слева, а башенный стрелок — справа. Моторное отделение занимало кормовую часть корпуса.

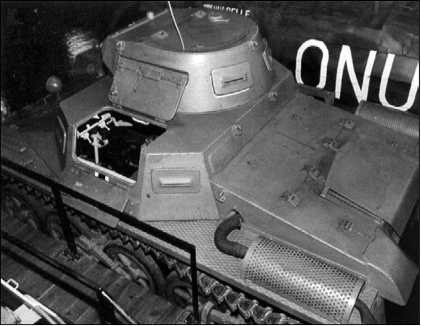

Вид сверху на Pz.I Ausf.A. Хорошо видны сетчатое ограждение глушителя и открытый посадочный люк механика-водителя.

КОРПУС танка сваривался из катаных листов хромоникелевой стали. Для посадки механика-водителя предназначался двухстворчатый люк в левой части подбашенной коробки. Экипаж мог вести наблюдения за местностью через три смотровые щели, расположенные в бортах корпуса и закрывавшиеся броневыми крышками. У механика- водителя, кроме того, имелся специальный прибор наблюдения со стеклоблоками триплекс.

Управление танком осуществлялось с помощью педалей сцепления, акселератора и тормоза, а также двух рычагов, связанных с бортовыми фрикционами.

Напротив сиденья находилась приборная панель механика-водителя с датчиком температуры масла, тахометром, проградуированным от 0 до 3000 об/мин с опасной зоной выше 2500 об/мин, и спидометром со шкалой от 0 до 50 км/ч. Максимальные скорости, которые были рекомендованы экипажу: на первой передаче — не более 5 км/ч, на второй — 11, на третьей — 20, на четвертой — 32 и на пятой — 42 км/ч.

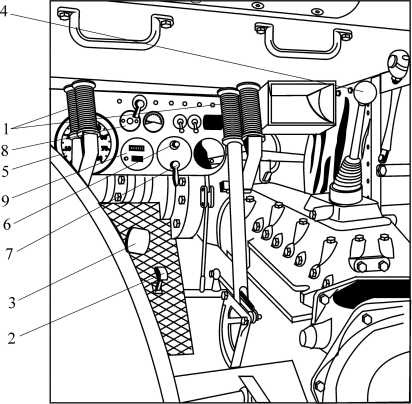

Органы управления танком: 1 — рычаги управления; 2 — педаль акселератора; 3 — педаль тормоза; 4 — рычаг переключения передач; 5 — спидометр; 6 — кнопка стартера; 7 — ключ зажигания; 8 — ключ магнето; 9 — тахометр.

БАШНЯ — сварная, с диаметром погона в свету 911 мм, смещенная к правому борту корпуса — приводилась во вращение ручным механизмом поворота, располагавшемся слева (Pz.IA) или справа (Pz.IB) от маск-установки пулеметов. В крыше башни имелся большой люк с одностворчатой крышкой для посадки командира танка (он же — башенный стрелок). В крышке люка имелся маленький круглый лючок для флажковой сигнализации, а в стенках башни — четыре лючка для наблюдения с броневыми крышками (в двух из них прорезаны смотровые щели). Сиденье командира вращалось вместе с башней, полик боевого отделения отсутствовал.

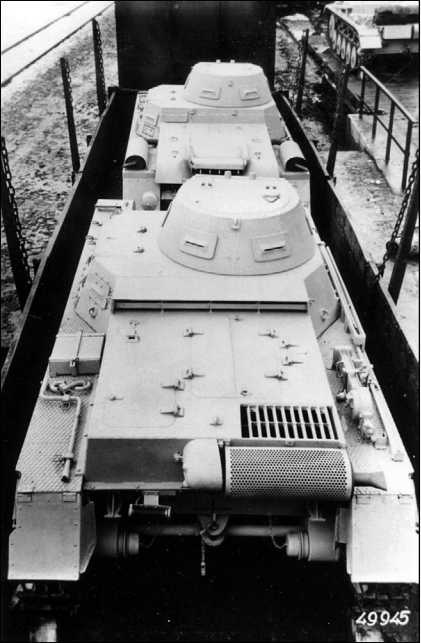

Pz.I Ausf.B, вид сзади сверху. Хорошо видны отличия кормовой части от танка Ausf.A, в частности расположение глушителя.

ВООРУЖЕНИЕ танка состояло из двух пулеметов Dreyse MG13 калибра 7,92 мм (Pz.IA и Pz.IB первых серий) или Rheinmetall-Borsig MG34 (Pz.IB поздних выпусков). Скорострельность пулеметов 680 и 825 выстр./мин соответственно.

Боекомплект состоял из 61 магазина по 25 патронов в каждом (всего 1525 патронов). Из них одна укладка с 8 магазинами размещалась в башне, остальные 4 укладки (по 8, 20, 6 и 19 магазинов) — в корпусе. С 1936 года боекомплект увеличили до 2250 патронов (90 магазинов).

Пулеметы устанавливались в одной маске, но могли вести стрельбу независимо друг от друга. На танке Pz.I Ausf.B спусковой крючок левого пулемета был расположен на штурвале подъема оружия слева от командира, а правого — на штурвале поворота башни справа от него. При этом стрелок вел огонь «по-македонски», то есть правой рукой из правого пулемета, а левой из левого. Угол возвышения пулеметов +18°, склонения —12°. Маска могла фиксироваться в горизонтальном положении. Танк был оборудован телескопическим прицелом Zeiss TZF 2.

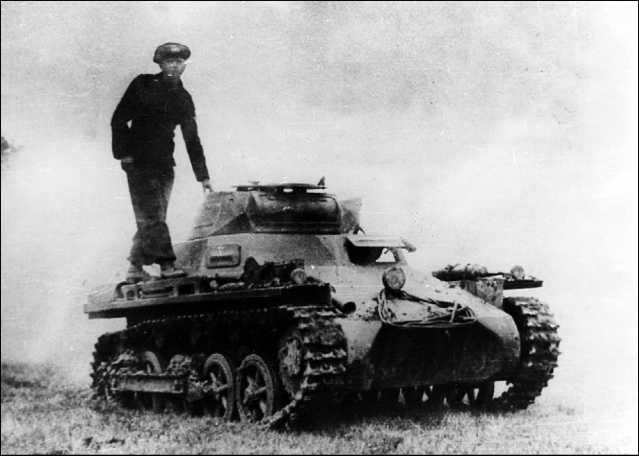

Этот снимок наглядно демонстрирует соотношение размеров танка и человека.

ДВИГАТЕЛЬ И ТРАНСМИССИЯ. На танке Pz.I Ausf.A устанавливался двигатель Krupp М305, 4-цилиндровый, карбюраторный, горизонтально-оппозитный, воздушного охлаждения, мощностью 57 л.с. (42 кВт) при 2500 об/мин. Диаметр цилиндра — 90 мм, ход поршня — 130 мм. Рабочий объем — 3460 см³.

Топливо — этилированный бензин с октановым числом 76. Емкость двух бензобаков, находившихся в задней части моторного отделения по обеим сторонам двигателя, — 144 л. Расход топлива на 100 км при движении по шоссе — 100 л. Карбюратор марки Solex 40 JEP.

Танк Pz.I Ausf.B оснащался 6-цилиндровым, карбюраторным, рядным двигателем жидкостного охлаждения Maybach NL 38TR мощностью 100 л.с. (73,6 кВт). Диаметр цилиндра — 90 мм, ход поршня — 100 мм. Рабочий объем — 3791 см³.

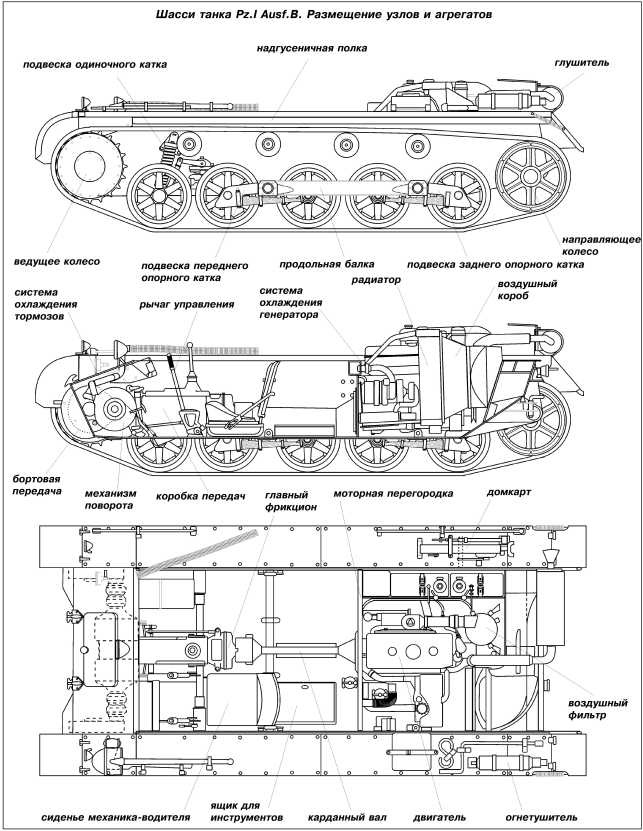

Емкость двух бензобаков, располагавшихся в моторном отделении справа от двигателя, — 146 л. Расход топлива на 100 км — 125 л. Карбюратор марки Solex 40 JEF II. Трансмиссия состояла из карданной передачи двухдискового главного фрикциона сухого трения, коробки передач, механизма поворота, бортовых фрикционов, передач и тормозов.

Коробки передач ZF Aphon FG35 (Ausf.А) и Aphon FG31 (Ausf.В) — механические, пятискоростные (5+1).

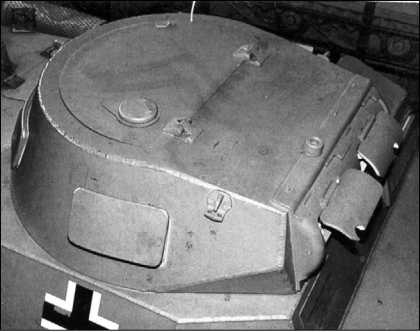

Башня танка Pz.I Ausf.А (вооружение не установлено). Хорошо видны смотровой лючок в борту башни и рым.
