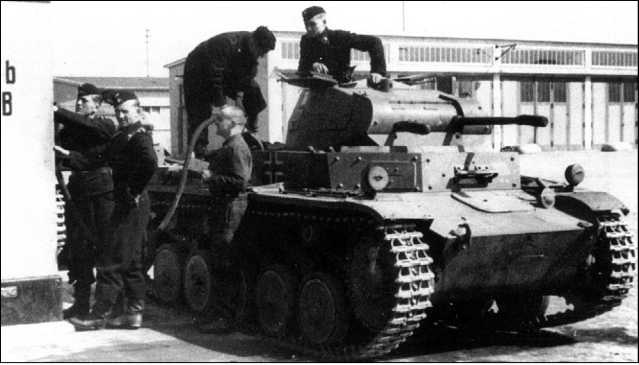

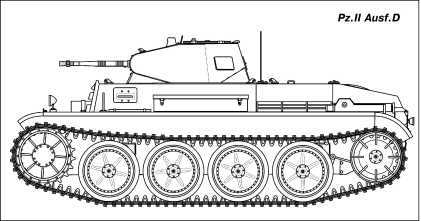

Компоновка танка представляла собой классическую немецкую схему с передним расположением трансмиссии. Особенностью компоновки Pz.II было размещение двигателя и трансмиссии со смещением к правому борту. Соответственно обитаемые отделения танка оказались смещены к левому борту.

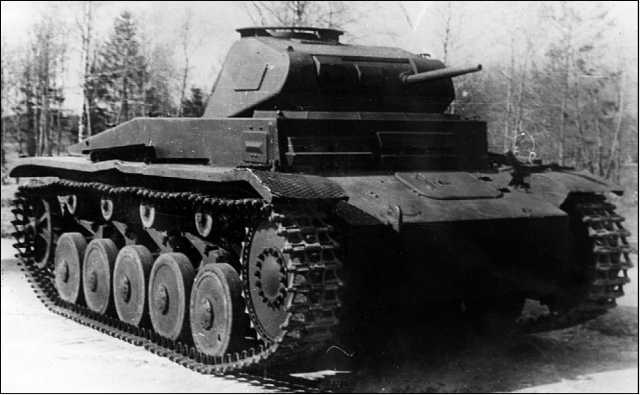

КОРПУС танка сваривался из катаных листов хромоникелевой стали. Посадочного люка в крыше корпуса у механика-водителя не было, и для этой цели он пользовался одностворчатым люком в верхнем лобовом листе корпуса. В отделении управления находились брезентовое сиденье механика-водителя, органы управления танком и контрольные приборы. В корпусе имелись четыре смотровых прибора со стеклоблоками триплекс, закрывавшиеся снаружи броневыми крышками со смотровыми щелями.

Моторное отделение отделялось от боевого перегородкой. В последнем справа располагался двигатель, а слева — радиатор и вентилятор системы охлаждения. В правой части крыши моторного отделения имелся двухстворчатый люк для доступа к двигателю.

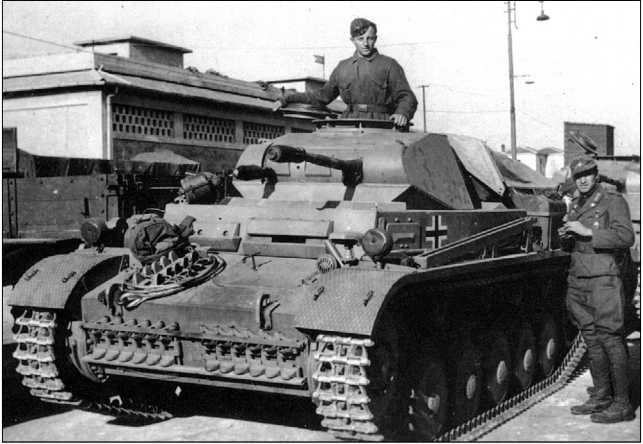

Танк Pz.II Ausf.F из состава 15-й танковой дивизии в Бенгази. Ливия, 19 декабря 1941 года. Танки этой модификации легко отличить по прямой лобовой плите корпуса.

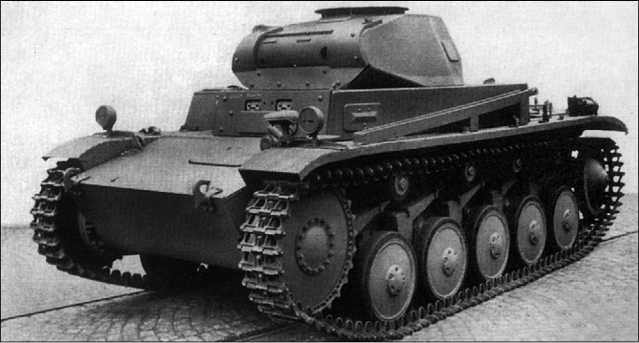

БАШНЯ — сварная, шестигранная — была смещена относительно продольной оси танка влево на 85 мм. В ее крыше находился двухстворчатый люк, замененный в процессе модернизации командирской башенкой. В правой створке люка выполнялся маленький прямоугольный лючок для флажковой сигнализации. Вращение башни осуществлялось вручную с помощью механизма поворота, располагавшегося справа от маск-установки вооружения. В бортах башни имелись два смотровых прибора со стеклоблоками триплекс и два вентиляционных лючка, закрываемых броневыми крышками. Полик боевого отделения в башне отсутствовал.

ВООРУЖЕНИЕ. На танках Pz.II Ausf. а, b, с, А — F устанавливалась 20-мм автоматическая пушка KwK 30 с длиной ствола 50 калибров. Начальная скорость бронебойного снаряда составляла 780 м/с, скорострельность — 280 выстр./мин. Максимальная дальность стрельбы — 4400 м, дальность прямого выстрела — 1000 м.

Масса орудия — 63 кг. Горизонтальное наведение осуществлялось за счет поворота башни, вертикальное — с помощью винтового подъемного механизма, размещенного слева от пушки. Угол вертикального наведения колебался в пределах от -9,5° до +20°.

На части танков Ausf.F устанавливалась 20-мм автоматическая пушка KwK 38, отличавшаяся от KwK 30 лучшим качеством изготовления, меньшей массой (56 кг) и большей скорострельностью (450 выстр./мин).

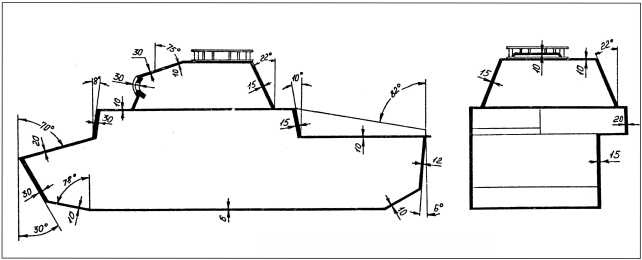

Схема бронирования легкого танка Pz.II.

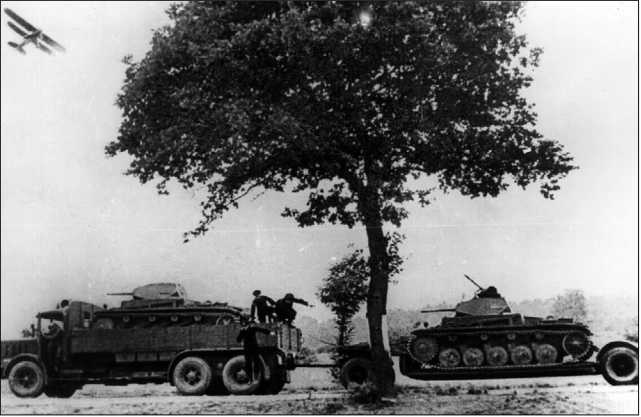

Для перевозки Pz.II использовались автомобили Faun L900 D567 и двухосные прицепы Sd.Anh. 115.

Боекомплект пушки состоял из 180 выстрелов (в ходе войны он возрос до 320) в магазинах по 10 штук в каждом. Бронебойно-трассирующий снаряд массой 148 г на дистанции 100 м при угле встречи 90° пробивал броневую плиту толщиной от 17,5 до 20 мм. В 1940 году в боекомплект Pz.II ввели выстрел Panzergranatpatrone 40, сердечник которого выполнялся из твердого сплава с использованием вольфрама. Бронепробиваемость новым снарядом на дистанции 100 м достигала 40 мм при угле встречи 60° и 20 мм на дистанции 500 м.
