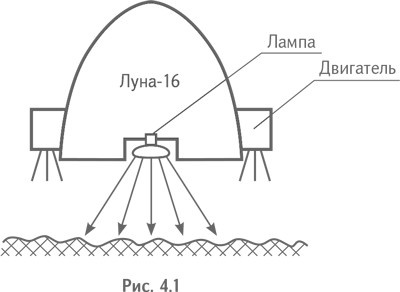

Процесс мягкой посадки ракеты после полета осуществляется следующим образом: чтобы ракета стала на «ноги», расположенные обычно в хвостовой части, ее перед посадкой разворачивают хвостовой частью к посадочной поверхности (рис. 4.1). Затем включаются тормозные двигатели, которые обеспечивают торможение и плавный спуск ракеты.

При проектировании первого в мире посадочного комплекса «Луна-16» для мягкой посадки на Луну в его хвостовой части установили мощную лампу, чтобы осветить лунную поверхность под «ногами» станции. Лампы накаливания состоят из трех основных частей: нити накаливания, стеклянной колбы для сохранения вакуума, в котором находится нить5, и цоколя — металлической части, соединяющей лампу с источником электроэнергии и местом ее установки. Посадочный комплекс спроектировали, рассчитали, изготовили, стали испытывать на стенде. В режиме «Посадка» включили лампу. Лампа зажглась, но через некоторое время задымилась, стала матовой и перегорела.

При исследовании выяснилось, что в месте соединения стеклянной колбы с цоколем в стекле образуются микротрещины. Выяснили и причину образования микротрещин — от вибрации, которую создают во время работы тормозные двигатели. Через трещины проникает воздух, раскаленная нить накаливания окисляется и перегорает. Как быть?

Сотрудники отдела, ответственного за изготовление лампы, перепробовали множество вариантов, но... При решении этой задачи методом мозгового штурма обычно намечаются такие направления поиска решения:

1. Устранить воздействие вибрации на лампу. С этой целью предлагаются различные виды подвесок, пружин, амортизаторов, пластичных составов, гасящих вибрацию, вплоть до вынесения лампы из комплекса и освещения места посадки каким-нибудь другим способом (например, вторым спутником).

2. Изменить конструкцию лампы. Характер этих предложений сводится к замене лампы накаливания дуговой лампой типа прожектора, изменению способа крепления лампы (без цоколя) к корпусу станции, усилению той части колбы, которая трескается, и т.д.

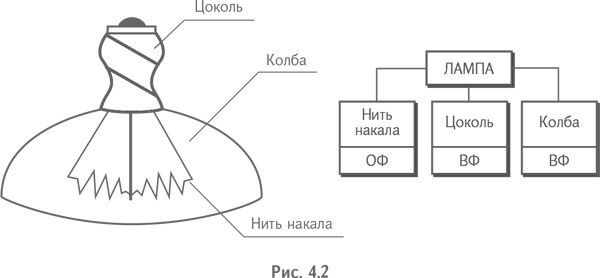

Рассмотрим лампу как систему, основная функция (ОФ) которой — освещать место посадки. Лампа состоит из трех основных элементов — подсистем: нити накаливания, цоколя и колбы (рис. 4.2). Основную функцию системы выполняет подсистема «нить накаливания», создавая световой поток в раскаленном состоянии. Цоколь и колба выполняют вспомогательные функции (ВФ): цоколь держит всю лампу в корпусе станции и соединяет ее с источником тока; колба обеспечивает вакуум, предохраняя раскаленную нить от взаимодействия с кислородом воздуха.

Если вспомнить, что лампа, хотя и проектировалась на Земле, работать должна на Луне, где практически нет кислорода и вполне достаточно своего вакуума, то сразу же возникает вопрос: «А зачем на Луне колба? Давайте ее уберем!» Именно такое решение предложил главный конструктор комплекса «Луна-16» Г.Н. Бабакин, как только ознакомился с проблемой.

Рассмотрим инструментарий, который позволил выйти на такое решение.

Прежде всего был проведен структурный анализ системы, предназначенной для выполнения конкретной основной функции, определен ее состав (подсистемы) и функции каждого элемента. Затем эти функции были перенесены в ту среду, в которой должна работать вся система. Одного этого анализа оказалось достаточно, чтобы найти практически идеальное решение: вся система остается без изменений, а вредное качество исчезает. Назовем задачу, в которой можно реализовать такое решение, минимальной, или мини-задачей.

Сделаем первые выводы:

при анализе ситуации необходимо четко определить ОФ системы, состав системы и элементы, обеспечивающие выполнение ОФ;

для получения идеального решения нужно стремиться устранять элементы, выполняющие ВФ.

Прикинем первую инструментальную цепочку действий при поиске решения проблемной ситуации: формулирование основной функции — определение состава системы и функций отдельных элементов — формулирование идеального конечного результата.
