Для запуска каждый двигатель снабжён электростартером Bosch мощностью 4 л.с. напряжением 24 В. Стартёр питался электроэнергией от четырёх аккумуляторных батарей. На случай отказа электростартёра и для запуска двигателя в холодное время каждый двигатель снабжался инерционным стартёром, маховик которого приводился во вращение заводной рукояткой из боевого отделения. На случай отказа всех этих средств запуска двигатель можно было завести буксировкой машины со скоростью 3–5 км/ч. При этом сначала запускался один двигатель, а второй заводился путём включения второго генератора на параллельную работу.

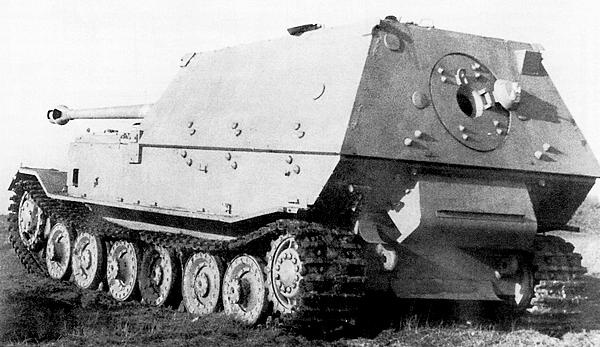

Испытания «Фердинанда» стрельбой на полигоне в Путлосе. Май 1943 года. Машина окрашена в жёлтый цвет, лючок для загрузки снарядов открыт (ЯМ).

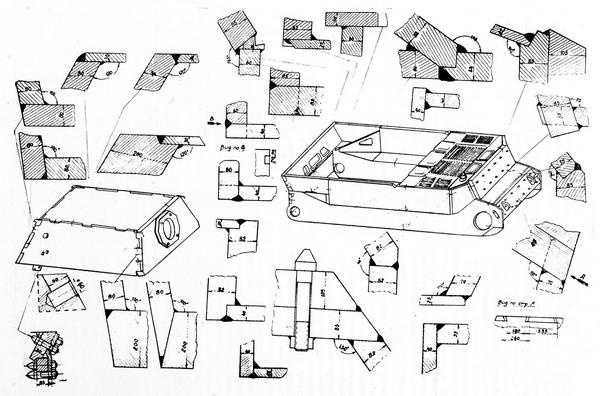

Схема соединения броневых листов корпуса и башни тяжёлого штурмового орудия «Фердинанд», составленная советскими специалистами после испытания машины (АСКМ).

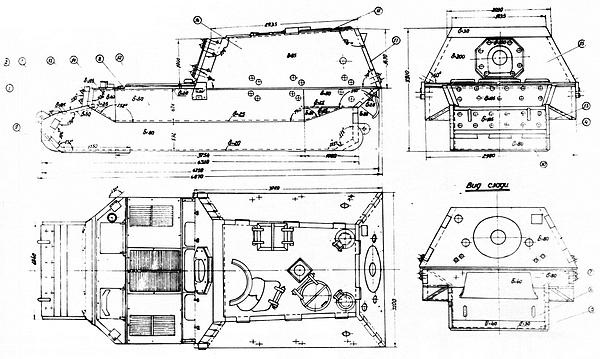

Схема бронекорпуса «Фердинанда» с указанием габаритных размеров и углов наклона брони, выполненная после испытания машины в СССР (АСКМ).

Генераторы снабжали электроэнергией два тяговых электродвигателя Siemens D149aAC мощностью 230 кВт. Они размещались в кормовой части машины под полом боевого отделения. Электроэнергия, вырабатываемая генераторами, подводилась к тяговым электромоторам по проводам через пульт управления — двойной контроллер, находившийся у механика-водителя. Тяговые электромоторы через фрикционные муфты постоянного подключения и понижающие редукторы передавали крутящий момент на ведущие колёса гусениц.

Каждый двигатель Maybach имел самостоятельную систему питания топливом, смазки и охлаждения, а также приборы запуска и контроля.

Вдоль бортов в передней части корпуса «Фердинанда» размещались два бензобака ёмкостью 540 л каждый. Они имели самостоятельные запорные краны, выведенные в отделение управления. Эти краны служили для подачи топлива в систему в тот момент, когда в баках его осталось минимально допустимое количество.

Горючее из бака по трубопроводу подавалось в поплавковые камеры карбюраторов двумя диафрагменными насосами Solex. Топливные насосы устанавливались с левой стороны нижней половины картера двигателей и приводились в действие эксцентриками приводного валика масляных насосов. Каждый двигатель имел два карбюратора Solex 52FFJIID, расположенных на верхней половине картера между блоками цилиндров. Перед тем как попасть из бензобаков в топливные насосы, горючее по трубопроводу через тройник и запорный кран системы поступало в топливные фильтры, пройдя которые оно поступало к топливным насосам и по трубопроводу в карбюраторы двигателя.

Двигатели Maybach имели водяное охлаждение. В передней части отделения силовой установки размещался блок из четырёх водяных радиаторов с осевым вентилятором на каждом из них. Дополнительно к этому блоку на каждом двигателе имелось по одному вентилятору воздушного охлаждения такого же типа, как и на радиаторах, служащих для выбрасывания нагретого воздуха из отделения силовой установки наружу. Кроме этого, на каждом генераторе Siemens Typ aGV размещался дополнительный вентилятор с обособленным вентиляционным каналом для охлаждения электромоторов, которые не имели своих вентиляторов. Воздух для вентиляции засасывался через центральные жалюзи, расположенные на крыше отделения силовой установки, а нагретый воздух от радиаторов выбрасывался через боковые жалюзи, расположенные рядом с центральными. Нагретый воздух, отбираемый вентиляторами от двигателей (загрязнённый продуктами сгорания топлива), а также воздух из каналов охлаждения электромоторов, выбрасывался через отверстия в кормовом листе корпуса, закрытые броневым кожухом.

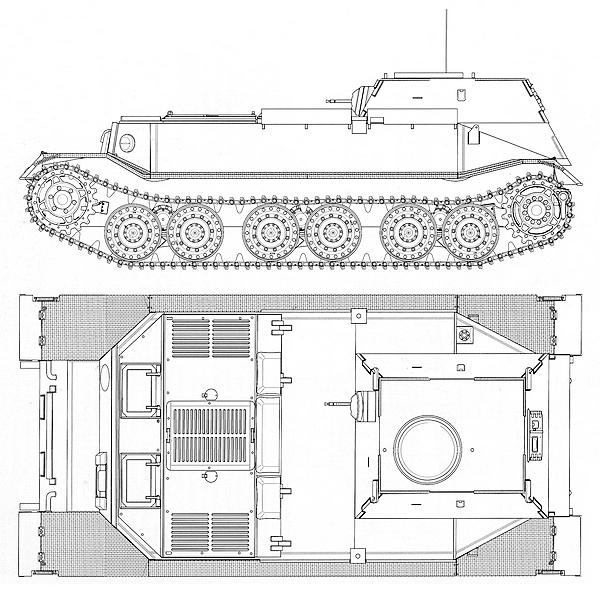

Машина для эвакуации «фердинандов» «Берге-Фердинанд», изготовленная на шасси танка VK 4501(P).

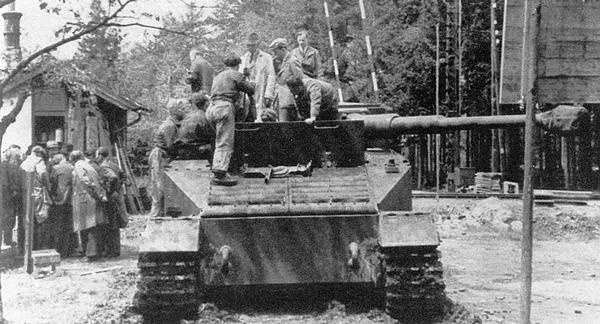

Испытания «Тигра» Порше в присутствии представителей рейхсминистерства вооружения и боеприпасов. Австрия, лето 1942 года (АСКМ).

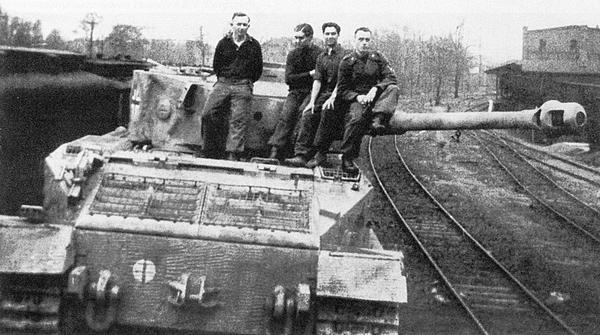

Танк «Тигр» Порше с гидравлической трансмиссией, использовавшийся в качестве командирской машины в 653-м батальоне тяжёлых истребителей танков. Район Тернополя, июнь 1944 года. На корме видно обозначение штаба 653-го батальона (ИП).

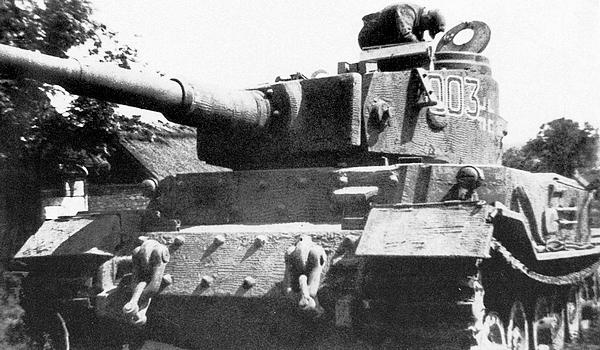

Танк «Тигр» Порше с гидравлической трансмиссией — штабная машина 653-го батальона тяжёлых истребителей танков. Район Тернополя, июнь 1944 года. Танк имеет башенный номер 003 (ИП).

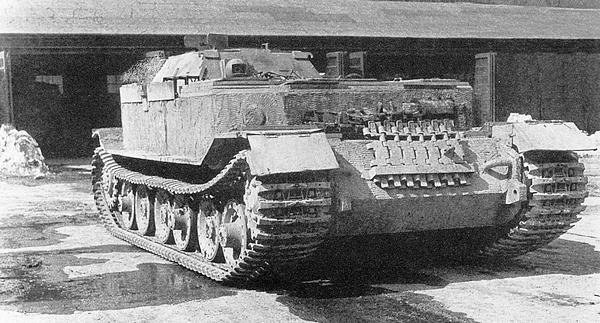

«Берге-Элефант» после ремонта. Апрель 1944 года. Машина покрыта циммеритом, на лобовом листе закреплены запасные траки, на рубке виден щиток для установки второго пулемёта (ИП).

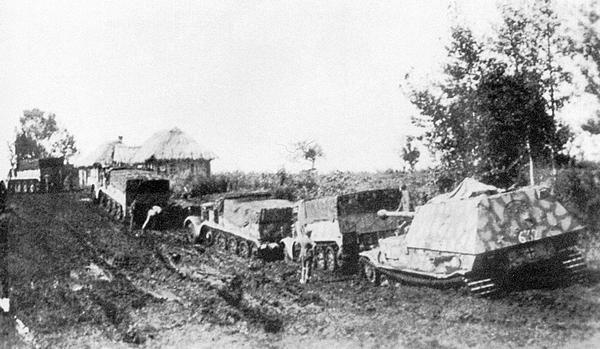

Фото, демонстрирующее проблемы с эвакуацией неисправных «фердинандов» — для транспортировки одной машины (на фото № 632 6-й роты 654-го батальона) требовалось не менее четырёх 18-тонных полугусеничных тягачей Sd.Kfz.9.

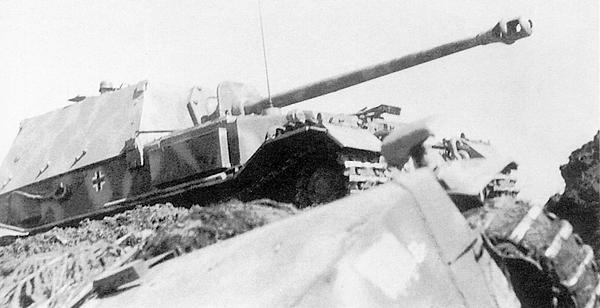

«Фердинанд» 653-го тяжёлого батальона истребителей танков после боя, июль 1943 года. На переднем плане видна радиоуправляемая танкетка BIV (Borgvard).

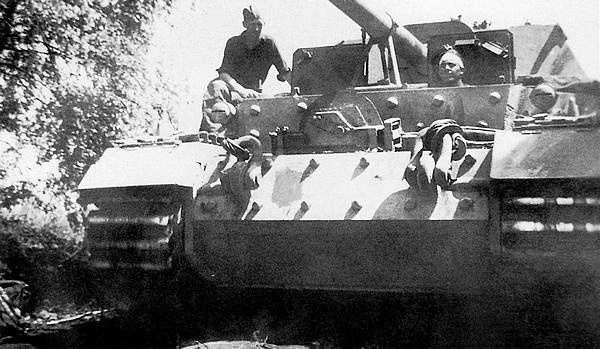

«Фердинанд» меняет позицию. Июль 1943 года. На лобовом листе хорошо видно крепление домкрата (ИП).
