Один из готовых «Фердинандов» во дворе завода «Нибелунгенверке» после покраски и оснащения инструментом. Май 1943 года (ЯМ).

По своему устройству и компоновке штурмовое орудие «Фердинанд» отличалось от всех немецких танков и САУ времён Второй Мировой войны. В передней части корпуса находилось отделение управления, в котором размещались рычаги и педали управления, агрегаты пневмогидравлической системы торможения, механизмы натяжения гусениц, коммутационная коробка с переключателями и реостатами, щиток приборов, топливные фильтры, стартёрные аккумуляторы, радиостанция, сиденья механика-водителя и радиста.

Отделение силовой установки занимало среднюю часть самоходки. От отделения управления оно отделялось металлической перегородкой. Здесь располагались установленные параллельно двигатели «Майбах», спаренные с генераторами, вентиляционно-радиаторный блок, топливные баки, компрессор, два вентилятора, предназначенные для вентиляции отделения силовой установки, тяговые электромоторы.

В кормовой части находилось боевое отделение с установленным в нём 88-мм орудием Stuk 43 L7l (вариант 88-мм противотанковой пушки Pak 43, приспособленный для установки в штурмовое орудие) и боекомплектом, здесь же размещалось четыре члена экипажа — командир, наводчик и два заряжающих. Кроме того, в нижней задней части боевого отделения располагались тяговые электродвигатели. Боевое отделение отделялось от отделения силовой установки термостойкой перегородкой, а также полом с войлочными уплотнениями. Это делалось с целью предотвращения попадания в боевое отделение загрязнённого воздуха из отделения силовой установки и локализации возможного пожара в том или другом отделении. Перегородки между отделениями и вообще расположение оборудования в корпусе самоходки делали невозможным личное общение механика-водителя и радиста с экипажем боевого отделения. Связь между ними осуществлялась через танкофон — гибкий металлический шланг — и танковое переговорное устройство.

КОРПУС

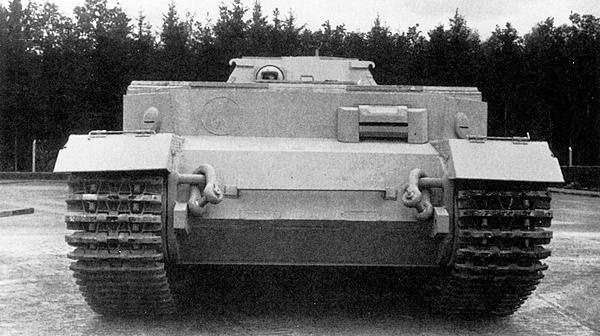

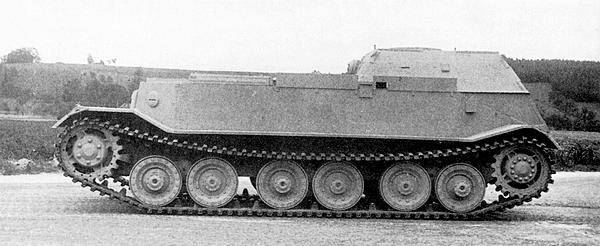

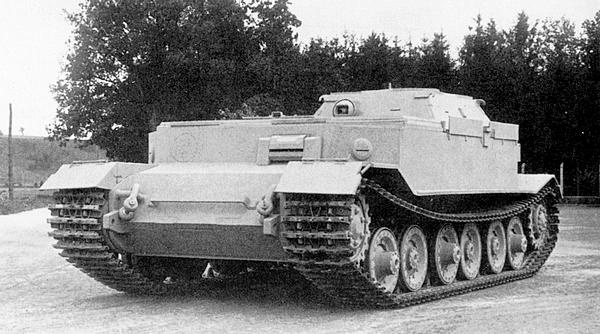

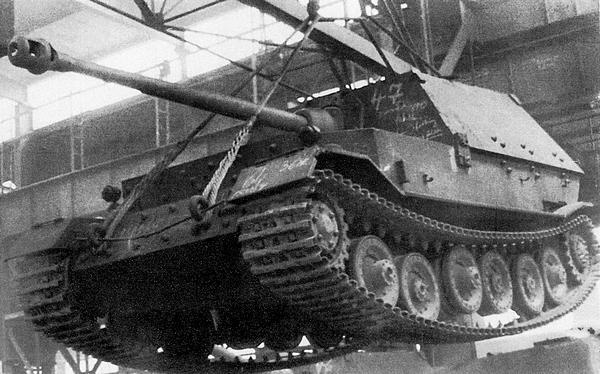

Для производства «фердинандов» использовали корпуса не принятых на вооружение «тигров» конструкции Ф. Порше, изготовленных из 80–100 мм брони. При этом бортовые листы с лобовыми и кормовыми соединялись в шип, а в кромках бортовых листов имелись 20 мм пазы, в которые упирались лобовые и кормовые листы корпуса. Снаружи и изнутри все стыки сваривались аустенитными электродами.

При переделке корпусов танков в «фердинанды» задние скошенные бортовые листы вырезались изнутри — таким образом их облегчали превращая в дополнительные рёбра жёсткости. На их место приваривались небольшие 80-мм бронелисты, являющиеся продолжением основного борта, к которым в шип крепился верхний кормовой лист. Все эти мероприятия делались для того, чтобы вывести верхнюю часть корпуса на один уровень, что в последующем было необходимо для установки рубки.

В нижней кромке бортовых листов также имелись 20 мм пазы, в которые входили листы днища с последующей двухсторонней обваркой. Передняя часть днища (на длине 1350 мм) усиливалась дополнительным 30-мм листом, приклёпанным к основному 25 заклёпками, расположенными в 5 рядов. Кроме этого, по краям проводилась сварка без разделки кромок.

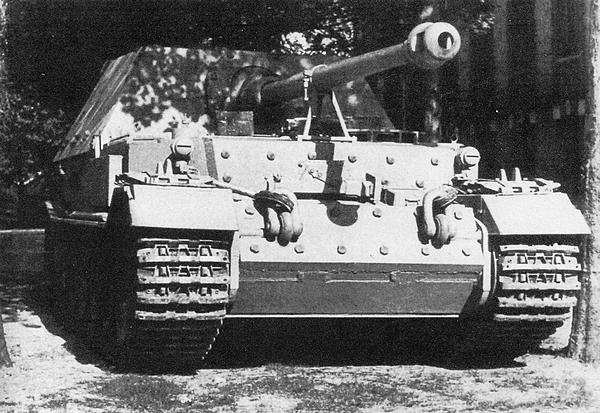

Передний и лобовой листы корпуса толщиной 100 мм дополнительно усиливались 100-мм экранами, которые соединялись с основным листом 12 (передний) и 11 (лобовой) болтами диаметром 38 мм с пулестойкими головками. Кроме того, сверху и с боков производилась обварка. Для предотвращения ослабления гаек при обстреле они также приваривались к внутренней части основных листов. Отверстия для смотрового прибора и пулемётной установки в лобовом листе корпуса, доставшиеся в «наследство» от «Тигра» конструкции Ф. Порше, изнутри заваривались специальными броневыми вставками.

Листы крыши отделения управления и силовой установки укладывались в 20-мм пазы в верхней кромке бортовых и лобового листов с последующей двухсторонней обваркой.

В крыше отделения управления размещалось два люка для посадки механика-водителя и радиста. В люке водителя имелись три отверстия для смотровых приборов, защищённых сверху броневым козырьком. Справа от люка радиста приваривался броневой цилиндр для защиты антенного ввода, а между люками крепился стопор для крепления ствола орудия в походном положении. В передних скошенных бортовых листах корпуса имелись смотровые щели для наблюдения механика-водителя и радиста.

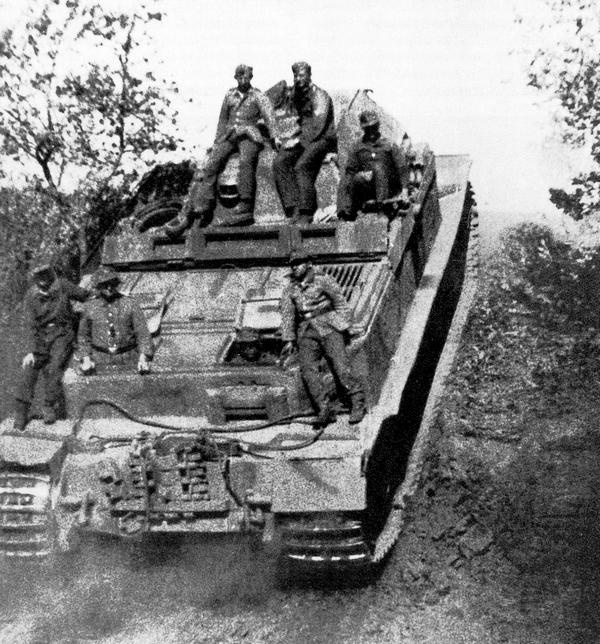

В крыше над отделением силовой установки имелись броневые листы с тремя жалюзи — центральным и двумя боковыми. Воздух для охлаждения двигателей засасывался через центральные и выбрасывался наружу через боковые жалюзи. Кроме того, в бронелистах с боковыми жалюзи имелось по одному лючку для залива воды в радиаторы.
