Большинство людей полагает, что вертолет — это довольно простая машина. Достаточно вращать ротор, для того чтобы создать подъемную силу, — что еще нужно для полета? Только вот никто не задумывается, почему до 1930-х годов все попытки сконструировать более или менее стабильный вертолет катастрофически проваливались, в то время как самолеты уже вовсю летали. Проблема заключалась в одном устройстве — автомате перекоса.

Если просто вращать вертолетный ротор, подъемная сила, конечно, будет создаваться. Только вот управлять вертолетом и просто лететь на нем иначе как вертикально вверх не получится. Для того чтобы направить машину вперед, нужно создать искусственный крен, который обеспечивается перекосом винта. Иначе говоря, если наклонить плоскость вращения вертолетного винта вперед (или вбок, неважно), то аэродинамическая сила, действующая на аппарат, разложится на две составляющие: одна будет по-прежнему тянуть машину вверх, а вторая — в сторону перекоса винта.

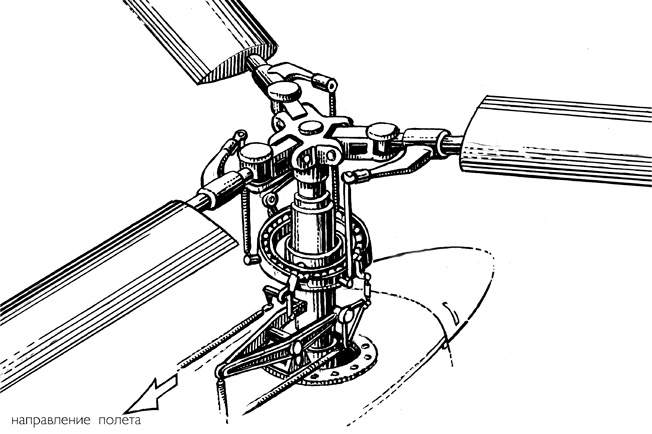

Но здесь вступает в свои права физика. Наклонять тяжелый и имеющий значительный момент инерции ротор — это плохая мысль. Да, по правде говоря, и вовсе не реализуемая на практике. Вот тут-то на сцене и появляется автомат перекоса. Дело в том, что к оси вращения лопасти крепятся не жестко, а посредством шарниров. И их положение в тот или иной момент регулируется относительно простым механическим устройством — таким образом имитируется наклона ротора, хотя на деле лишь лопасти изменяют свое положение относительно вертолета. Двигаясь вперед или в какую-либо из сторон, пилот изменяет положение автомата перекоса, а тот уже управляет лопастями таким образом, чтобы создавалась тяга в правильном направлении.

И все это придумал в 1911 году российский инженер Борис Николаевич Юрьев.

Юный гений

Охранную грамоту, то есть патент № 45212 на автомат перекоса, Борис Юрьев получил 26 сентября 1910 года, за две месяца до своего 21-го дня рождения. Проблему, над которой бились десятки пионеров вертолетостроения, решил юноша, не получивший на тот момент даже высшего образования. Впрочем, его соратник и ровесник Игорь Сикорский стал главным конструктором авиационного отделения «Руссо-Балта» в 23 года, и в таком же возрасте голландец Антон Фоккер основал свой авиационный завод, так что это было скорее тенденцией, чем исключением.

Юрьев происходил из военной семьи. Служили все его предки по мужской линии, так что у Бориса не было вариантов — его определили во Второй московский кадетский корпус. Но, окончив обучение, он поступил не в военный вуз, а в Императорское московское техническое училище (ныне это Бауманка) на кафедру, где преподавал сам великий и ужасный Николай Жуковский. Жуковский организовал при ИМТУ воздухоплавательный кружок, а студент Юрьев, увлекаясь более вертолетами, чем аэропланами, возглавил так называемую «геликоптерную комиссию» при кружке. В те времена самолеты еще не сделали тот сумасшедший рывок в развитии, благодаря которому они впоследствии опередили вертолеты на пару десятилетий. Обе воздухоплавательные концепции в то время находились на стадии становления.

Основной проблемой ранних геликоптеров было отсутствие толковой теории винта и сопутствующих расчетов. Именно этим и занялись в кружке Борис Юрьев и другой ученик Жуковского, Григорий Сабинин, в будущем — знаменитейший советский теоретик авиации, автор множества книг и статей, в основном касающихся авиационных турбин. Буквально за полгода молодые люди разработали импульсную теорию несущего винта — ту самую, на которую затем опирались все ведущие вертолетостроители мира и, конечно, человек, создавший первый функциональный геликоптер, — Игорь Сикорский.

В конструкции идеального вертолета Юрьев решил отказаться от схемы с двумя роторами, вращающимися в противоположных направлениях, которая тогда была общим местом всех опытных конструкций. Да, сегодня большая часть мощных вертолетов имеет два ротора, но тогда для грамотной реализации подобной схемы было рановато, и Юрьев это сознавал.

Но главное то, что он придумал механизм стабилизации управляемого полета — автомат перекоса, то есть циклического изменения угла наклона лопастей. В 1911 году он подал заявку на авторство и в ноябре, как уже говорилось выше, получил подтверждение своего первенства.
