Сейсмографы того времени были сугубо механическими и регистрировали колебания на закопченной бумаге. Землетрясения интенсивностью до 4 баллов они могли почувствовать разве что случайно. А если говорить о дальних землетрясениях, то здесь вступали в действие различные искажения, возникающие при прохождении сейсмическими волнами больших расстояний, а также явление резонанса. Наиболее продвинутой системой был маятник Ребера-Пашвица, способный уловить удаленное землетрясение с очень высокой магнитудой (от 7 баллов и выше); в 1889 году такой опыт, проведенный в Геодинамической обсерватории немецкого города Вильгельмсгафен, впервые более или менее удался.

Механические сейсмографы имели свой предел. Ближе всего к нему подошел выдающийся немецкий физик Эмиль Вихерт, представив одновременно с Голицыным механический сейсмограф своей конструкции, способный достигать 200-кратного увеличения сейсмических волн для их фиксации.

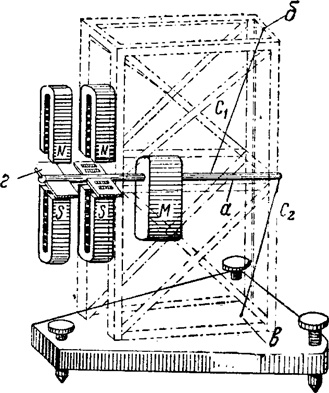

Схема горизонтального сейсмографа Голицына с горизонтальным Маятником. Сейсмограф состоит из латунного стержня а, подвешенного на двух тонких стальных нитях C1 и С2; ось вращения маятника проходит через точки б и в. На стержне эксцентрично посажен латунный груз М весом 7,2 кг, на конце стержня укреплены индукционная катушка г и медная пластинка

Источник: В. А. Красильников «Звуковые волны в воздухе, воде и твёрдых телах» (второе издание переработанное. ГИНТЛ, 1954 год).

Голицын же изначально стал бороться с главной проблемой механических сейсмографов — трением. Чем большее увеличение, чем большая точность нужна, тем тяжелее приходилось делать маятник для преодоления сил сопротивления. Вы скажете: «Да что это за трение, там же всего лишь перо царапает прокопченную бумажку!» Но не забывайте, что сам прибор неимоверно чувствительный, и мизерное, казалось бы, трение вносит порой погрешность, делающую замер абсолютно невозможным. Поскольку в России на тот момент была серьезно развита электротехника, Голицын задался целью добиться электрической бесконтактной фиксации показаний.

И в 1903 году он добился успеха. В его системе с маятником связывалось не перо, а индукционная катушка, движущаяся относительно постоянного магнита. Когда маятник качался, смещалась и катушка, отчего менялся магнитный поток и возникала ЭДС, пропорциональная отклонению маятника. Оставалось только зафиксировать ее. Эта технология была уже известна по фотографии: ленточная фотопленка и светолучевой метод записи.

Исключение трения позволило делать сейсмографы с увеличением в 1000 раз и более при маятнике массой всего в 10 килограммов (значительно менее точный сейсмограф Вихерта имел маятник весом в тонну). 5 марта 1903 года Борис Голицын прочел доклад о своем изобретении, получившем название гальванометрической записи, на заседании Постоянной центральной сейсмической комиссии.

Впоследствии Голицын сконструировал десятки сейсмометров и инициировал создание сейсмометрических станций 1-го класса, оборудованных по последнему слову техники и способных регистрировать удаленные землетрясения с высокой степенью точности. Главной стала Центральная сейсмическая станция в Пулково, кроме того, станции работали в Тифлисе, Иркутске, Ташкенте, Юрьеве, Баку и Макеевке, причем последние две были построены не на государственные деньги, а на средства частных инвесторов. Сейсмографы Голицына продолжали работать на станциях более полувека, до середины 1950-х годов. Уже в 1900-х его идея нашла применение и в Германии, и в Великобритании, и в десятках других государств. По сути, Борис Борисович Голицын совершил революцию в сейсмологии.

Сам он возглавил Международную сейсмическую ассоциацию и был принят во множество серьезных научных организаций: Франкфуртское физическое общество, Гёттингенскую академию наук, а также в Лондонское королевское общество. Он написал несколько значимых работ по исследованию внутреннего строения Земли и стал одним из родоначальников систематизированного изучения сейсмологических явлений.

Вот что значит — найти свое призвание.

P. S. Расширению сети сейсмостанций Голицына помешала война. А до ее окончания князь не дожил — умер в 1916 году в возрасте 55 лет от пневмонии. Возможно, в каком-то смысле ему повезло: сложно сказать, как сложилась бы судьба потомственного дворянина и ученого после революции.

Глава 30
Лица стерты, краски тусклы

В детстве я терпеть не мог кукольные мультфильмы. Они казались мне настолько неестественными и ненастоящими, что даже скучные новости по другому каналу были интереснее. Тем не менее кукольная мультипликация — это серьезная веха в развитии анимации, сравнимая с появлением машины Бэббиджа в математике.

Удивительно, но изобретение кукольной мультипликации — абсолютная случайность. Более того, человек, который придумал эту технику, изначально вообще не планировал заниматься кино. Гораздо больше его интересовали насекомые.

Владислав Александрович Старевич родился 27 июля (8 августа) 1882 года в Москве, но детство и юность провел в Ковно (ныне Каунас), куда его отправили после ранней смерти матери. По происхождению он был поляк, его родителей сейчас бы назвали политически активными людьми: они считали, что Польша должна отделиться от Российской Империи, и не скрывали своего мнения. Старевич довольно рано увлекся живописью и фотографией, а позже и энтомологией; совмещая свои интересы, он снимал насекомых, а также сам изготавливал их точные макеты.

Он учился в гимназии в Ковно, а затем в Тарту, но, поскольку средств не хватало, после окончания школы пошел работать смотрителем в Ковенский краеведческий музей. Фотографии городской жизни, сделанные Владиславом Старевичем, понравились директору. В музее имелась кинокамера, и с ее помощью Старевич начал в свободное время снимать любительские короткометражные фильмы (известно название первой такой попытки — фильм о Ковно «Над Неманом»).

Одновременно с этим он рисовал иллюстрации для различных изданий, сам выпускал любительский сатирический журнал, в 1906 году женился — в общем, вел вполне обыденный образ жизни. И так бы продолжалось и впредь, если б в 1909 году Старевич не решил снять на камеру своих любимых насекомых.

Введение в анимацию

Многие из нас рисовали покадровые мультики на полях книжных страниц, а затем быстро пролистывали их, чтобы изображение начало двигаться. Такая технология называется кинеографией, и запатентована она была английским литографом Джоном Линнеттом в далеком 1868 году. Тогда же начался выпуск первых кинеографических книг, читай — мультфильмов.
