Разработка системы дальнего действия М-52К, предназначенной для поражения площадных и конкретных наземных целей, велась в соответствии с постановлением Совета Министров № 867–408 от 31 июля 1958 г. В состав системы входили: самолет М-52, крылатая ракета Х-22 и система управления и наведения К-22У.

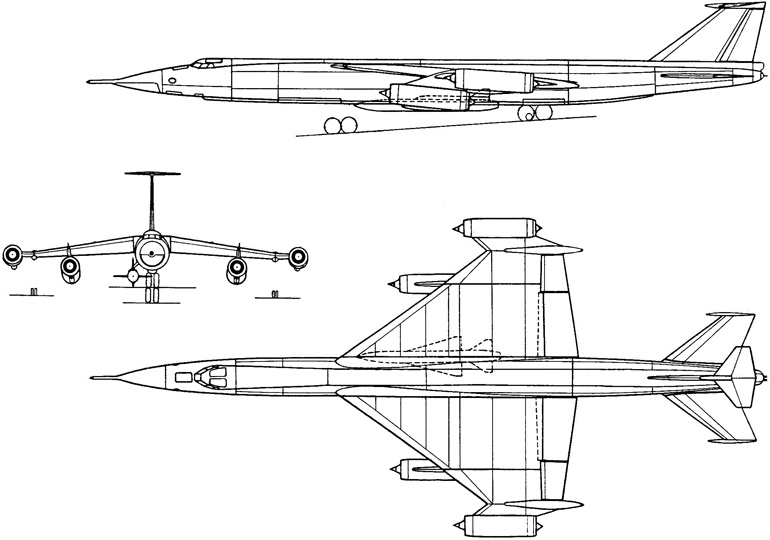

М-52 проектировался в двух вариантах: двухместном боевом и трехместном учебно-тренировочном. В первом варианте летчик и штурман размещались рядом, во втором – справа от проверяемого располагался инструктор, а рабочее место штурмана перенесли вперед, за приборную доску летчиков.

Для спасения экипажа в случае аварийного покидания самолета во всем диапазоне скоростей – от взлетной до максимальной – предназначались выстреливавшиеся вверх катапультные кресла с реактивными ускорителями. Защита членов экипажа от набегающего потока воздуха при катапультировании обеспечивалась скафандрами и фиксацией конечностей.

Первый вариант М-52 предлагался с размещением всех двигателей на пилонах под крылом. Но окончательно остановили выбор на схеме самолета М-50А. На входе воздухозаборных устройств установили центральные тела, и это еще сильнее подчеркивало, что самолет рассчитан на большие сверхзвуковые скорости. Впоследствии на крайних двигателях появились ласты. Эти небольшие аэродинамические поверхности очень малого удлинения, повышавшие удлинение крыла и, следовательно, аэродинамическое качество самолета.

Тогда же укоротили по сравнению с М-50А носовую часть фюзеляжа, что уменьшило динамические нагрузки на фюзеляж и, как следствие, его вес.

В состав оборудования ввели пилотажно-навигационную систему КСБ-1 с РЛС «ПН».

Вооружение носителя, кроме свободнопадающих авиабомб калибра до 5000 кг, реактивных торпед РАТ-52М и морских мин, должно было включать две ракеты Х-22, а впоследствии и ракеты проекта «44» (Х-44) класса «воздух-поверхность», размещавшиеся по бокам фюзеляжа. Ракета Х-44 оснащалась ЖРД и инерциальной системой наведения.

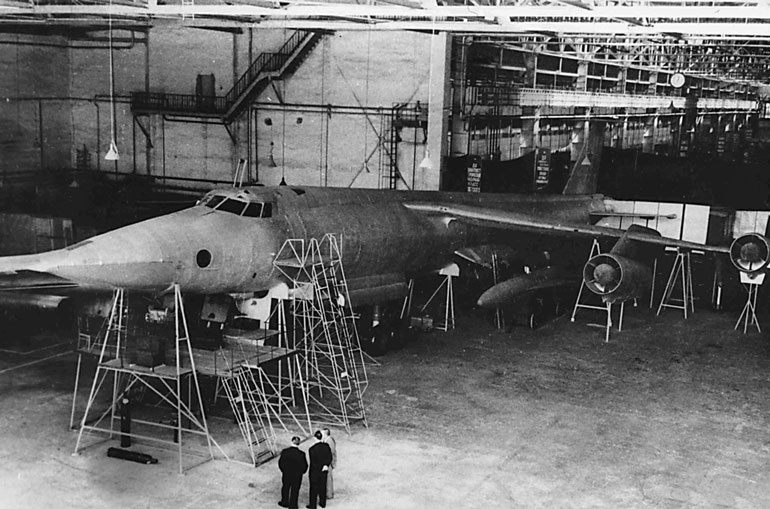

Макет самолета М-52 на заводе № 23

В случае чисто ракетного вооружения в грузовом отсеке планировалась установка дополнительного топливного бака. Если внимательно приглядеться к хвостовой части М-50А, то можно заметить ее специфическую форму. И это не случайно. Как на «пятидесятке», так и на М-52 согласно требованиям ВВС предусматривалось размещение кормовой стрелковой установки ДБ-52 с двумя пушками АО-9М (ГШ-23) калибра 23 мм и прицельной станцией «Криптон» с вычислительным блоком ВБ-17.

По мнению военных, пушки должны были защищать М-52 от атак истребителей с оптическими или инфракрасными прицелами, а также от зенитных управляемых ракет (ЗУР) типа «Найк» с инфракрасной или пассивной системой наведения. При этом станция «Криптон» могла обнаруживать цели на удалении до семи километров с захватом на автосопровождение на дистанции четыре километра.

От атак истребителей с радиолокационным прицелом защищала станция активных помех «Роза I», а после перехода РЛС перехватчика на режим автосопровождения в дело вступал «Автомат-2», создававший облака из дипольных отражателей. В передней полусфере от атак перехватчиков самолет М-52 должна была защищать станция «Роза I», а после перехода его РЛС на режим автосопровождения – с помощью турбореактивных снарядов ТРС-45, размещавшихся перед крылом в верхней части фюзеляжа. Эти неуправляемые снаряды, стабилизировавшиеся в полете вращением вокруг продольной оси, ставили завесы из дипольных отражателей прямо по курсу М-52. Те же средства защиты использовались и от атак ЗУР с различными системами наведения.
