Шухов у всех прочно ассоциируется с телевизионной башней на Шаболовке — самой знаменитой своей конструкцией, возведенной в 1920–1922 годах. Изначально она должна была иметь высоту 350 метров, но представьте себе те времена: металла катастрофически не хватало, работы велись с нарушениями, несмотря на личное кураторство инженера, — в общем, в итоге решили во избежание проблем возводить более компактный, 150-метровый, вариант. Тот самый, что сегодня фигурирует чуть ли не на половине панорам Москвы. 80 лет Шуховская башня на Шаболовке выполняла свои непосредственные теле- и радиовещательные функции, в 2014 году по инициативе Министерства культуры чуть не была «демонтирована с восстановлением в другом месте» (читай: уничтожена), но общественность, в том числе и мировая, спасла инженерный объект международного значения. Будем надеяться, что башню наконец качественно отреставрируют, а вокруг разобьют парк, поскольку в течение многих лет конструкция находилась за колючей проволокой.

А теперь о Шухове.

Сетчатые оболочки

В 1895–1899 годах Владимир Григорьевич Шухов получил три патента Российской Империи на абсолютно новый принцип возведения инженерных сооружений. Он разработал первые в мире сетчатые перекрытия-оболочки (к ним — висячим и выпуклым — относились два патента) и первые же гиперболоидные конструкции (их защищал третий патент).

Все эти архитектурные решения он триумфально применил в строительстве павильонов для знаменитой Всероссийской промышленной и художественной выставки 1896 года в Нижнем Новгороде. Это была крупнейшая экспозиция в дореволюционной России, аналог Всемирной выставки, и на ней демонстрировались последние достижения русской научно-технической мысли, в том числе радиоприемник Попова, автомобиль Яковлева-Фрезе и, конечно, шуховские инженерные системы, которые были не только и не столько экспонатами, сколько функциональными элементами.

Сетчатая оболочка — несущая конструкция, основанная на сочленении относительно коротких и прямых металлических балок, но при этом сама по себе способная иметь любую форму. Благодаря невероятному сочетанию легкости и прочности она может безопорно держать как свой собственный вес, так и массу дополнительных элементов, например остекления. Башни Шухова имеют гиперболоидную форму, но — вы только присмотритесь! — в них нет ни одного изогнутого элемента, они полностью собраны из прямых балок, работающих на сжатие, а не на изгиб. Именно в этом секрет прочности и выносливости сетчатых систем. Кроме того, из-за минимального контакта между элементами и хорошей проветриваемости такие системы значительно меньше подвержены коррозии, чем те, в которых скапливается вода, — безо всякой защиты шуховские башни могут стоять до 100 лет (и, кстати, всем сохранившимся образцам как раз сейчас катастрофически нужен ремонт).

Водонапорная башня, Нижний Новгород, 1896

Для выставки Шухов построил 8 павильонов, перекрытых висячими сетчатыми оболочками, а также гиперболоидную водонапорную башню. Самым известным павильоном стала Ротонда — круглое в плане сооружение диаметром 68 метров, основанное на двух несущих кольцах. Первое соответствовало внешней стене, второе имело диаметр 25 метров и опиралось на 16 решетчатых стальных колонн. Между кольцами и внутри малого кольца были натянуты металлические мембраны-оболочки, служащие перекрытиями. По сути, Шухов не только изобрел новую инженерно-строительную схему, но и доказал эффективность применения металла в архитектуре.

Павильоны впоследствии были разобраны, а водонапорная башня приобретена богатым фабрикантом Юрием Степановиче Нечаевым-Мальцовым и перевезена в его имение в Полибино, где и сохранилась до наших дней. Нечаев-Мальцов вообще сделал для сохранения русской культуры значительно больше, чем государство. Например, он был одним из идеологов и, по сути, единственным меценатом строительства Музея изящных искусств имени императора Александра III (ныне это Государственный музей изобразительных искусств имени Пушкина).

Бари и Шухов

Сетчатые оболочки Шухов придумал, будучи в расцвете своего инженерного гения — чуть за сорок лет. Но началась его слава с нефти.

Он родился в 1853 году в Грайвороне под Белгородом. Отца, юриста и титулярного советника, часто переводили из города в город, в итоге Владимир учился в гимназиях Курска, Херсона и Санкт-Петербурга, а в восемнадцать лет поступил в Императорское московское техническое училище. Напомню, что это старое название Бауманки. В качестве поощрения за отличную успеваемость училище отправило Шухова в командировку в США, на Всемирную выставку 1876 года в Филадельфии, где он познакомился с Александром Вениаминовичем Бари — знаменитым инженером, бизнесменом и меценатом, который жил на две страны, курсируя между Россией и Америкой. По возвращении в Москву Бари пригласил Шухова к себе инженером — сперва на нефтяные промыслы в Баку, затем в московскую техническую контору. Там, в фирме Бари, Шухов проработал практически всю жизнь, до самой революции.

Они оставались друзьями, и этот творчески-практический союз был выгоден для обоих. Инженерный гений Шухова приносил Бари прибыль, а тот, в свою очередь, всегда вкладывался в кажущиеся совершенно безумными проекты Шухова. Не будь Бари, приди Шухов со своими сетчатыми конструкциями к представителям государственной комиссии, ему бы точно ответили отказом, а первую гиперболоидную конструкцию построил бы кто-нибудь другой, скажем Гауди или Фуллер.

Черное золото

В 1863 году в Баку предприниматель Джавад Меликов основал первый в России керосиновый завод, а позже — еще один, нефтеперерабатывающий. Сам Меликов был не слишком успешен и в итоге разорился, но его начинание стало предзнаменованием нефтяного бума на Кавказе. Баку, где «черное золото» начали добывать в скромных масштабах еще в 1850-х, через 20 лет превратился в один из крупнейших мировых центров нефтяной промышленности. Самым заметным игроком этого рынка было Товарищество нефтяного производства братьев Нобель.

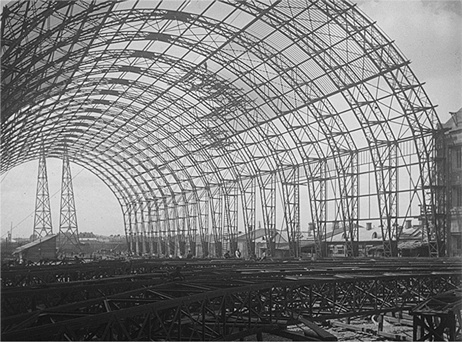

Строительство Киевского (Брянского) вокзала в Москве, 1916

Источник: Фонд «Шуховская башня», личный архив В. Г. Шухова

В 1876 году Нобели пришли к выводу, что транспортировка нефти на арбах несколько не отвечает объемам производства и вообще мировому техническому развитию. В связи с этим возникла необходимость построить нефтепровод, и подрядчиком стала контора Бари, на тот момент носившая название «Бари, Сытенко и К°». Первый русский нефтепровод был полностью спроектирован Шуховым, включая всю инфраструктуру и резервуары для хранения. Здесь Владимир Григорьевич сделал первое крупное изобретение, ныне распространенное по всему миру, — построил круглый в сечении резервуар. Каких только хранилищ не было в разных странах мира! В России прежде нефть и вовсе отстаивалась в посудинах под открытым небом. «Резервуар Шухова», как он называется и поныне, можно было изготовить из стандартных деталей за считаные дни, и при этом он отличался исключительной надежностью.
