История создания Як-3 (не путать с опытным истребителем И-30, имевшим второе такое же обозначение) – одного из лучших (по летным данным) истребителей Второй мировой – началась осенью 1942 года, когда был предложен облегченный вариант Як-1М «Москит» с мотором М-106П. Помимо этого, к самолету примерили двигатели М-105ПФ и М-107А.

Согласно проекту Як-1М с М-106П за основу взяли фюзеляж серийного Як-1, отличавшийся лишь узлами крепления нового туннеля водорадиатора и пулемета БС, и крыло от Як-9, уменьшив его размах до 9,2 метра и габаритную площадь – до 14,7 м2.

Конструкция шасси сохранилась, как и у Як-1, и отличалась лишь увеличенным ходом амортизации. Из-за этого детали амортизационной стойки заимствовали у Як-7. Убирающуюся костыльную опору целиком заимствовали с Як-1.

Небольшие отличия были и в системе управления самолетом: так, педали опустили на 50 мм, изменили расположение тяг к рулю высоты.

Оперение сохранилось от Як-1, за исключением того, что передние лонжероны стабилизатора и киля присоединили к передним ребрам обтекателей, которые стали работать как продолжение лонжеронов. Так рождался будущий Як-3, получивший среди летчиков имя «Победа».

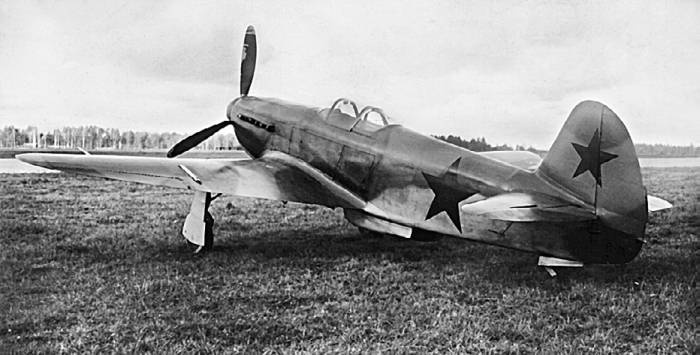

Як-1М «Дублер» завода № 115 с М-105ПФ винтом ВИШ-105СВ01 в НИИ ВВС. Построен в сентябре, фото сделано в октябре 1943 года

По расчетам, полетный вес первого из них не должен был превышать 2650 кг, и с форсированным мотором М-105ПФ новый истребитель мог развить максимальную скорость 630–640 км/ч.

Вооружение сократили до минимума: мотор-пушка МП-20 (120 патронов) и синхронный крупнокалиберный пулемет БС (200 патронов).

Як-1М создавался в соответствии с решением ГКО от 9 декабря 1942 года, но не с двигателем М-106П, к тому времени успешно выдержавшим стендовые испытания, а с М-106ск, оснащенным двухскоростным нагнетателем. При этом ожидалось, что максимальная скорость (этот параметр тогда считался одним из главных для истребителя) возрастет до 670 км/ч на высоте 5500 метров.

Но двухскоростной М-106ск своим появлением запаздывал, и моторостроители предъявили односкоростной двигатель М106–1ск, который осенью 1942 года установили на Як-9 (дублер опытного истребителя Як-7ДИ с мотором М-105ПФ). Однако заводские испытания самолета Як-9 сМ-106–1ск, начавшиеся в ноябре 1942 года, выявили серьезные дефекты мотора, и Як-1М изготовили к 15 февраля 1943-го, но не с обещанным мотором, а с форсированным по наддуву М-105ПФ-2.

Як-1М

Первый полет машины (летчик-испытатель П. Я. Федрови и ведущий инженер М. А. Григорьев) состоялся 28 февраля 1943 года. Заводские испытания и доводка Як-1М пока еще с серийным М-105ПФ, по меркам военного времени, продолжались довольно долго – свыше трех месяцев, и лишь 7 июня самолет передали в НИИ ВВС. Ведущими по машине были летчик-испытатель А. Г. Прошаков и инженер А. Т. Степанец.

Взвешивание машины показало, что по сравнению с серийным Як-1 № 2985 Саратовского авиазавода пустой Як-1М полегчал на 282 кг, а полностью снаряженный – на 245 кг. Вес горючего сократился на 35 кг.

В ходе испытаний, завершившихся 22 июля, была получена скорость у земли 545 км/ч, а на высоте 4450 м – 632 км/ч, дальность на наивыгоднейшем режиме – 845 км, время выполнения виража на высоте 1000 метров – 15–17 секунд. При этом максимальная скорость у земли возросла на 37 км/ч, а на высоте – на 62 км/ч.

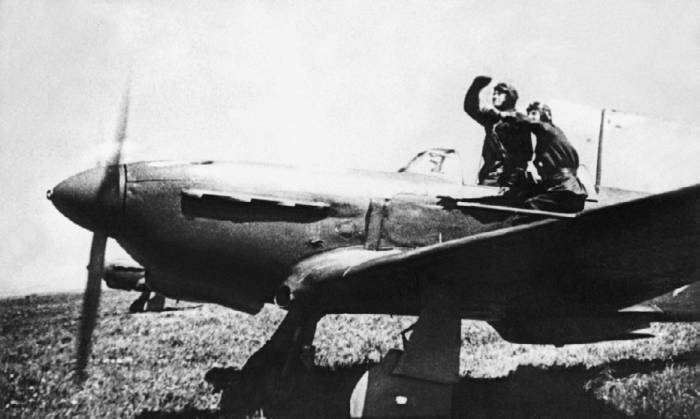

Летчик-испытатель Леонид Расторгуев в кабине самолета Як-3 с мотором М-105ПФ-2

После получения разрешения В. Я. Климова на форсирование мотора по просьбе А. С. Яковлева в НИИ ВВС увеличили наддув М-105ПФ до 1100 мм рт. ст. путем регулировки РПД, но только на первой скорости нагнетателя. Испытания, завершившиеся в августе того же года, подтвердили возможность форсирования двигателя и установки его на самолеты.

В сентябре 1943 года построили второй опытный экземпляр Як-1М «Дублер» с форсированным мотором М-105ПФ с индивидуальными реактивными выхлопными патрубками и винтом ВИШ-105СВ-01, отличавшимся от серийного ВИШ-105СВ более легкой втулкой и измененным «махоустойчивым» профилем на концах лопастей.

Рычаги управления винтом и газом двигателя разметили параллельно, что позволяло одним движением устанавливать необходимый режим работы силовой установки. Сняли храповик для запуска от автостартера, что не только облегчило машину, но и снизило ее аэродинамическое сопротивление.

По сравнению с первым прототипом в крыле «Дублера» разместили четыре (вместо двух) протектированных топливных бака, изолированных от кабины пилота герметизированными перегородками, что повлекло за собой установку двух дополнительных металлических нервюр. Одновременно в консольных баках установили механические бензиномеры вместо электрического, находившегося в расходном баке. Четыре бака вмещали 275 кг горючего, что на 5 кг было больше по сравнению с предшественником. Емкость расходного бака уменьшили с 30 до 10 кг. Кроме этого, самолет оборудовали системой нейтрального газа 1-й зоны, работавшей с использованием выхлопных газов двигателя. Несмотря на это, военные все же сочли защиту баков недостаточной.
