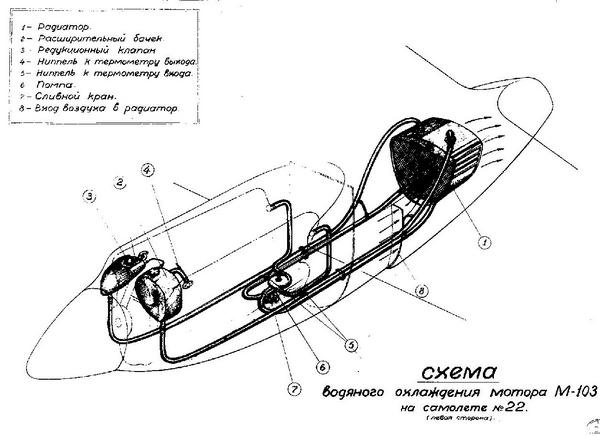

^{Схема жидкостного охлаждения мотора.}

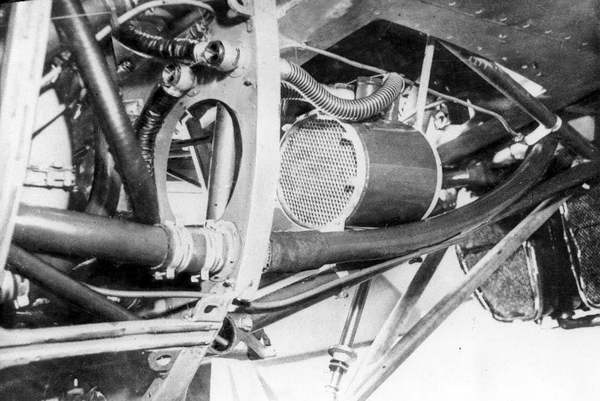

^{Установка маслорадиатора.}

Шасси — трехточечное, с костыльной опорой. На основных стойках с масляно-пневматическими амортизаторами имелись баллонные колеса размером 700×300 мм (на опытной машине — 600×250 мм) с дисковыми тормозами. Управление тормозами — пневматическое, от гашетки, размещенной на ручке управления самолетом (баранке). Уборка и выпуск основных опор осуществлялись с помощью гидропривода. Гидравлическая жидкость поступала от насоса с электроприводом. После уборки шасси их ниши закрывались обтекателями. Была предусмотрена звуковая и световая сигнализация положения шасси. Аварийный выпуск шасси осуществлялся сжатым воздухом (на опытной машине — с помощью лебедки в кабине штурмана).

Костыльная опора — свободно ориентирующаяся, с баллонным колесом размером 300×125 мм, также убирающаяся от общей гидросистемы. Амортизация — масляно-пневматическая. После выпуска все опоры фиксировались замками.

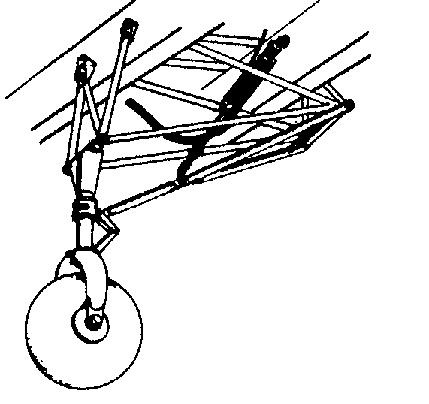

^{Основная опора шасси.}

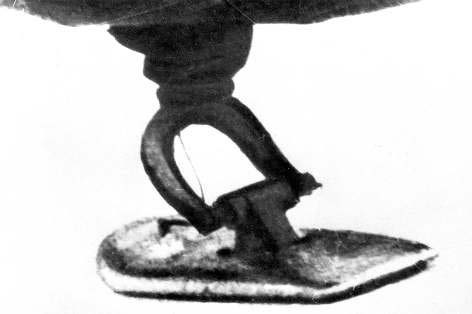

^{Хвостовая опора с лыжей.}

Электрооборудование включало генератор ГС-1000, размещенный на правом двигателе, аккумуляторную батарею 12А-30 и коробку регулирования. На самолете имелись аэронавигационные огни, лампы освещения кабин экипажа, посадочная фара в носовой части фюзеляжа и лампы сигнализации на приборных досках летчика и штурмана. Кроме этого, имелись электрические бензиномер, термометры наружного воздуха, электропиротехнический бомбосбрасыватель ЭСБР-3 и электрообогрев ПВД.

На приборной доске летчика монтировались: двухстрелочные указатели высоты, скорости и манометр шасси, компас КИ-10, авиагоризонт, тахометры, вольтметр, указатели бензиномера, температуры воды, вариометр, указатель поворота, часы АВР, мановакуумметры и трехстрелочные индикаторы.

На приборной доске штурмана монтировались: указатели скорости и высоты, часы АЧХО-2, термометр наружного воздуха. Под приборной доской крепился магнитный компас.

Питание гироскопических приборов осуществлялось через редуктор от вакуумной помпы, установленной на левом моторе.

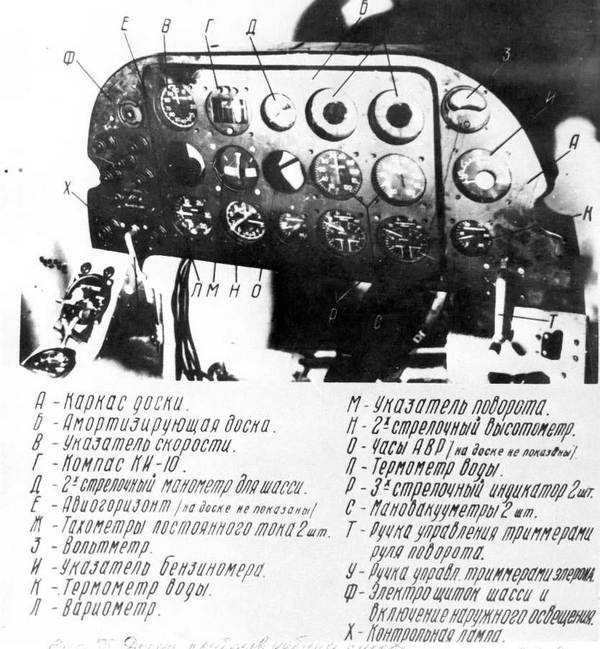

^{Приборная доска летчика.}

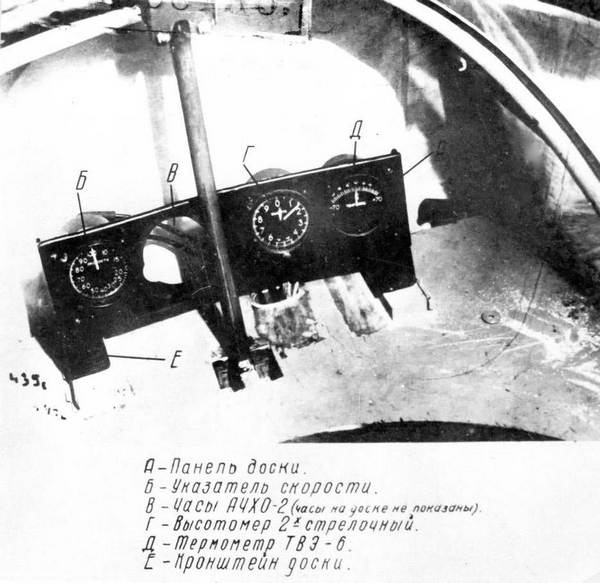

^{Приборная доска штурмана.}

Кислородное оборудование включало приборы КПА-3 и два четырехлитровых кислородных баллона.

Система управления — смешанная. Для отклонения элеронов и рулей высоты использованы жесткие тяги, а для руля направления — тросовая проводка.

Управление триммерами рулей высоты — тросовое, с помощью штурвалов, расположенных слева от пилота, а рулей направления — гидравлическое.

Оборонительное вооружение состояло из носового неподвижного пулемета перед кабиной летчика и шкворневой установки, располагавшейся в средней части фюзеляжа. Передний пулемет ШКАС имел боекомплект 500 патронов и механический прицел с кольцом и мушкой. Гильзы и звенья выбрасывались за борт. На выдвижной установке располагался также ШКАС, закрепленный на подвижной каретке, позволявшей перекатывать его с левого на правый борт для обстрела секторов нижней полусферы.

Вся конструкция экрана башни и крепления пулемета поднималась и опускалась с помощью пневмопривода. Углы обстрела башни назад в поднятом положении по горизонтали от -40 до +40 градусов, по вертикали от -10 до +60 градусов. Прицел МК4 с КПТ-5.

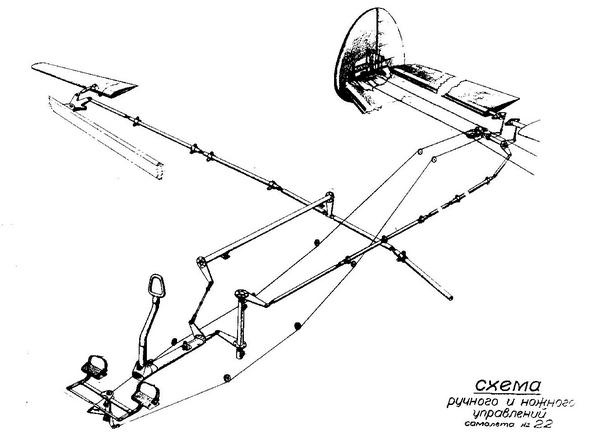

^{Система управления самолетом № 22.}

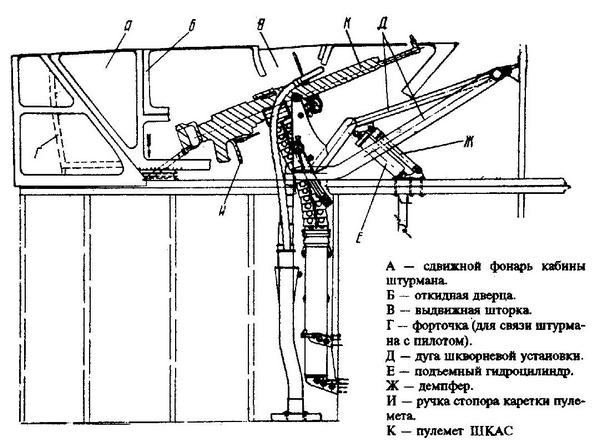

^{Подвижная пулеметная установка.}

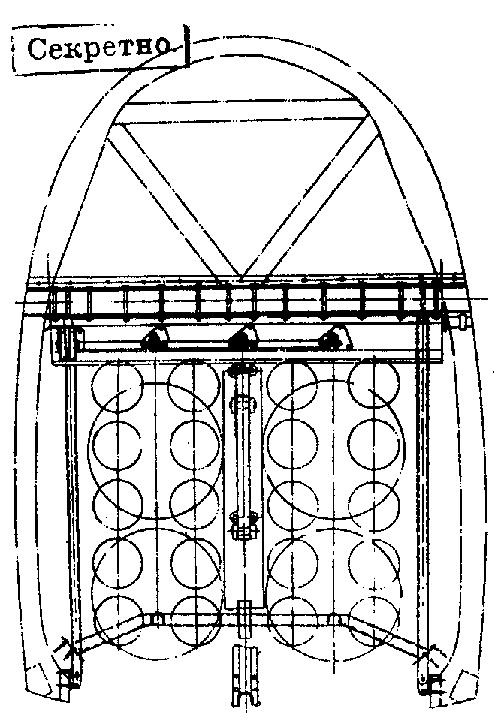

^{Размещение бомбовой нагрузки в грузовом отсеке.}

Бомбардировочное вооружение самолета включало одну кассету КД-2-428, предназначенную для подвески в грузовом отсеке до четырех бомб ФАБ-100, ФАБ-50 или АО-25, и две кассеты КД-1038, позволявшие подвесить до 20 осколочных бомб калибра 8–15 кг внутри бомбоотсека, а также два наружных замка Д2МА с ухватами под центропланом для подвески бомб калибра 50 и 100 кг. Подъем бомб осуществлялся с помощью съемной лебедки БЛ-4, устанавливаемой на фюзеляже.

Помимо ЭСБР-3 был предусмотрен механический (аварийный) бомбосбрасыватель МСШ.

Бомбардировочный прицел ОПБ-1МА в походном положении крепился на правом борту фюзеляжа, а в аварийном люке, обеспечивавшем обзор нижней полусферы, имелась пята оптического прицела.
