Русские бронетранспортеры - Михаил Барятинский

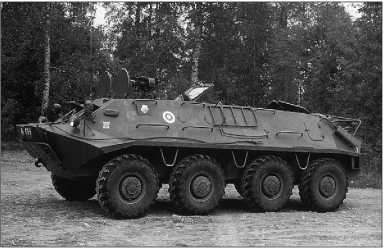

Бронетранспортер БТР-60ПА финской армии, осень 1981 года.

На базе БТР-60 выпускалось значительное количество машин специального назначения. Это, в первую очередь, БТР-60ПУ — машина управления звена батальон-полк на базе БТР-60П или БТР-60ПА. В ее стандартное оснащение входят радиостанции Р-130, Р-107, Р-123 и радиоприемник Р-311. БТР-60ПУ-12 — подвижной командный пункт подразделений и частей ПВО сухопутных войск, БТР-60ВВС — военно-воздушных сил; полевые телефонные станции БТР-60П-238БТ, БТР-60П-239БТ, БТР-60П-240БТ, БТР-60П-241БТ и машина-укладчик полевого телефонного кабеля БТР-60ЛБГС. БТР-60П и ПА послужили базой для нескольких радиостанций различной мощности и назначения, а также машины наведения авиации. Активно эксплуатировалась в войсках машина технической помощи МТП-2.

БТР-60 принимали участие в операции по вводу войск стран Варшавского договора в Чехословакию в 1968 году, в советско-китайском пограничном конфликте в районе о. Даманский в 1969 году. В последнем случае новые бронетранспортеры и получили настоящее боевое крещение. На вооружении мотоманевренной группы 57-го погранотряда имелись бронетранспортеры БТР-60П. В ходе боев проявился ряд недостатков этих машин, главным образом тактических. В частности, многие командиры переоценили значение понятия «противопульное бронирование», используя БТРы для лобовых атак китайских позиций. Между тем, броня БТР-60 защищает от бронебойной пули Б-32 калибра 7,62-мм лобовую проекцию корпуса при выстреле в упор, башню — с 270 м, крышу корпуса при крене 20° — с 50 м, верхнюю проекцию борта корпуса — с 360 м и нижнюю проекцию борта корпуса, а также корму — с 900 м. Впрочем, большинство повреждений, полученных бронетранспортерами, стали следствием огня ручных противотанковых гранатометов. Особенностью боев на о. Даманском стало массовое применение китайской стороной гранатометчиков — до 10 против каждого бронетранспортера. По словам офицеров, участвовавших в боях, БТР, без прикрытия пехотой, оказался на поле боя довольно уязвимой целью. Наибольшие потери несли те экипажи, которые пытались использовать бронетранспортеры как танки, не спешивая десант. В случае попадания мины, снаряда или реактивной противотанковой гранаты выходили из строя и БТР, и экипаж, и десант. Значительно лучших результатов достигали подразделения, действовавшие в развернутых цепях под прикрытием БТРов.

Помимо СССР, лицензионное производство БТР-60 было развернуто в Румынии под обозначением ТАВ-71. Первоначальная версия базировалась на БТР-60П и также имела открытый верх, но отличалась установкой более мощных карбюраторных двигателей SR-225 мощностью 140 л.с. каждый, а также рядом более мелких изменений. Серийное производство ТАВ-71 началось в 1960 году на заводе RomArm. Позднее ТАВ-71 прошел модернизацию, подобную БТР-60ПБ, получив закрытый корпус, башню с 14,5-мм пулеметом и дизельные двигатели Saviem 797-05 мощностью по 130 л.с. Новая модификация получила обозначение ТАВ-71М и находилась в производстве до замены на сборочных линиях в 1970-х годах бронетранспортером ТАВ-77, разработанным, в свою очередь, на базе БТР-70. Помимо Румынии, ТАВ-71М состояли на вооружении в Югославии.

ТАКТИКО-ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ БРОНЕТРАНСПОРТЕРА БТР-60ПА-1.

БОЕВАЯ МАССА, т: 10,2.

ЭКИПАЖ, чел.: 2.

ДЕСАНТ, чел.: 12.

ГАБАРИТНЫЕ РАЗМЕРЫ, мм: длина — 7650, ширина — 2900, высота — 2080, база — 4400, колея — 2410, дорожный просвет — 475.

ВООРУЖЕНИЕ: 1 пулемет СГМБ калибра 7,62 мм. БОЕКОМПЛЕКТ: 1250 патронов.

БРОНИРОВАНИЕ, мм: лоб корпуса — 10, борт — 7…9, корма — 7.

ДВИГАТЕЛЬ: два ГАЗ-49, 6-цилиндровых, карбюраторных, рядных, жидкостного охлаждения; суммарная мощность 180 (2x90) л.с. при 3600 об/мин; рабочий объем 6960 (3480x2) см³.

ТРАНСМИССИЯ: два сухих однодисковых демпферных сцепления, две четырехскоростных коробки передач с коробками отбора мощности на водометный движитель, две раздаточных коробки (на правой смонтирована коробка отбора мощности на лебедку), карданная передача с шестью карданными валами, четыре главные передачи, четыре дифференциала, восемь колесных редукторов.

ХОДОВАЯ ЧАСТЬ: колесная формула 8x8, размер шин 13,00–18, подвеска рычажно-торсионная независимая, амортизаторы гидравлические, телескопические, двойного действия, по два у колес 1-й и 4-й осей и по одному у колес 2-й и 3-й осей, колеса 1-й и 2-й осей управляемые.

СКОРОСТЬ МАКС, км/ч: по суше — 80, на плаву — 9.

ЗАПАС ХОДА: по суше — 500 км, на плаву — 12 часов. ПРЕОДОЛЕВАЕМЫЕ ПРЕПЯТСТВИЯ: угол подъема, град. — 30; ширина рва, м — 2; высота стенки, м — 0,5.

СРЕДСТВА СВЯЗИ: радиостанция Р-113.

БТР-60ПБ

Приказом Министра обороны СССР от 29 июня 1964 года на вооружение Советской Армии был принят бронетранспортер БТР-60ПБ. Эта машина являлась последней и наиболее удачной модификацией бронетранспортера БТР-60. Серийное производство БТР-60ПБ осуществлялось на ГАЗе в 1965–1976 годах.

По компоновке и форме броневого корпуса, а также всех основных узлов и агрегатов силовой установки, трансмиссии, ходовой части и водоходного движителя, БТР-60ПБ не отличался от своих предшественников — бронетранспортеров БТР-60ПА и БТР-60ПА-1. Главным его отличием стало размещение на крыше десантного отделения башни со спаренной установкой пулеметов КП ВТ калибра 14,5 мм и ПКТ (6П7) калибра 7,62 мм с прицелом ПП-61АМ (первоначально ПП-61А). Башня была разработана в начале 1960-х годов в Тульском КБ Приборостроения (КБП, ныне НПО «Точность») и принята на вооружение вместе с бронированной разведывательной машиной БРДМ-2 в 1962 году.

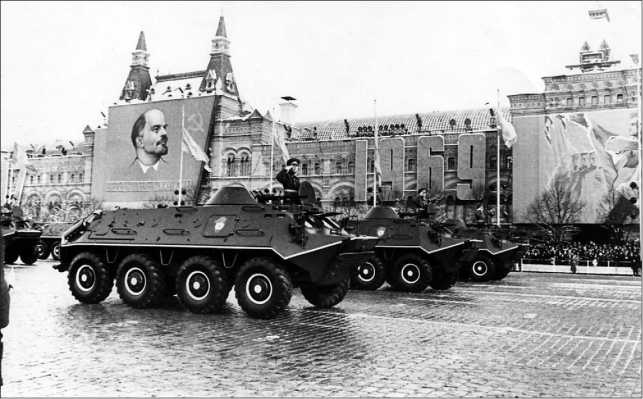

В парадном строю — бронетранспортеры БТР-60ПБ. Москва, 7 ноября 1969 года.

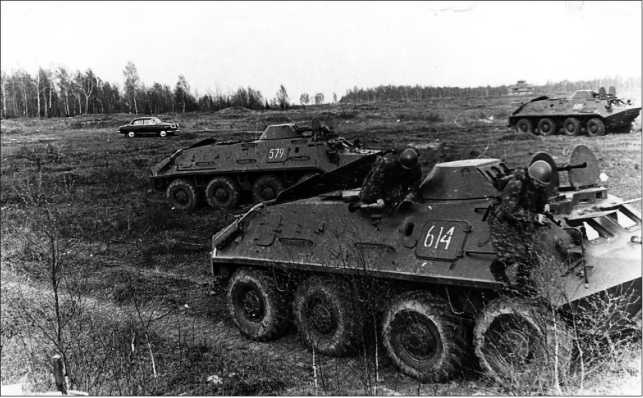

БТР-60ПБ на тактических занятиях. Конец 1960-х годов.

Картинка армейского быта во время учений. Маневры «Двина», март 1970 года. На втором плане — бронетранспортер БТР-60ПБ, следом за ним — БТР-60П.

Башня — сварная, имеет форму усеченного конуса. Она установлена на шариковой опоре (погоне) над вырезом в подбашенном листе крыши корпуса бронетранспортера. Внутри нижней части башни вварено кольцо с отверстиями для крепления погона башни. Для увеличения жесткости кольца к нему и корпусу башни приварены ребра жесткости. Кроме того, к кольцу приварены две колодки с вырезом под штырь стопора башни по-походному и кронштейн крепления механизма поворота башни. В кормовой части башни приварена пластина для крепления кронштейна сиденья стрелка, а с левой стороны — кронштейн электрощитка. К крыше башни приварены кронштейн плафона освещения, бонки для крепления стопора люльки по-походному и кронштейн уравновешивающего механизма качающейся части установки. В переднем листе башни имеется прямоугольный вырез, к которому справа и слева приварены щеки с бобышками под цапфы маски. Маска служит основанием для крепления люльки и для защиты стрелка и механизмов установки от пуль и осколков снарядов. Зазоры между башней и маской закрыты уплотнителем из прорезиненной ткани.
