Если не делать промежуточный негатив, а фотографировать лист размером А4 прямо через объектив фотоаппарата на целлофан, то размеры такой «фотоустановки» достигали порядка нескольких метров, а время экспонирования измерялось часами. Почему? Все фоточувствительные слои, в том числе и целлофан, используемые для изготовления микроточки, должны иметь разрешение не ниже 500–700 линий / мм. Такими свойствами обладают фотоматериалы с очень низкой чувствительностью из-за мелкозернистой структуры фотослоя. Поэтому Голдберг догадался использовать промежуточный негатив, который с помощью своей установки, дважды с помощью лупы и объектива фокусировал изображение в крохотную точку с очень большой степенью яркости, что значительно сокращало время фотографирования микроточки. Пионеры микрофотографии брали даже дуговые лампы огромной яркости, чтобы на слабочувствительных материалах получать контрастное изображения микроточки.

Наглядным примером «прямого», без промежуточного негатива, способа копирования микроточки может служить методика одной из европейских спецслужб. Для оснащения своих агентов был изготовлен специальный микрообъектив и тайниковый контейнер «настольная зажигалка» для его хранения.

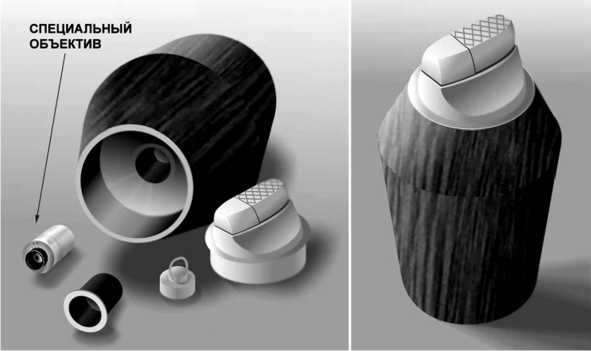

Специальный объектив в контейнере «настольная зажигалка» (из архива Keith Melton Spy Museum)

Такой объектив применялся для фотографирования микроточки в домашних условиях. Для подготовки «установки» копирования микроточки необходимо было использовать бытовые предметы: стол, электролампу, книги, держатель для бумаги. Предварительно оригинальный текст микрограммы надо было написать крупными буквами черной тушью или фломастером на белом листе бумаги. Затем кусочек светочувствительной пленки помещался в углубление деревянной основы зажигалки и закрывался объективом. Далее на письменном столе длиной до трех метров собиралась конструкция, показанная на рис. 9–5.

Такой метод копирования микроточки требовал довольно громоздкой конструкции и предварительной юстировки объектива относительно оригинала текста микрограммы. Время экспонирования определялось моментами включения и выключения электролампы. При этом были крайне нежелательны хождения по комнате, закрывание холодильника или дверей, что могло вызвать вибрации, существенно снижавшие резкость изображения микроточки. Особенно опасными были старые лифты, проходящие рядом трамваи и ведущиеся недалеко строительные работы, в связи с чем разведчики и агенты предпочитали работать с микроточкой по ночам, как это показано в шпионских кинофильмах. Однако такая громоздкая схема копирования микроточки могла быть реализована с помощью обычных бытовых предметов, что считалось существенным преимуществом. А специальный объектив надежно прятался в действующем контейнере «зажигалка».

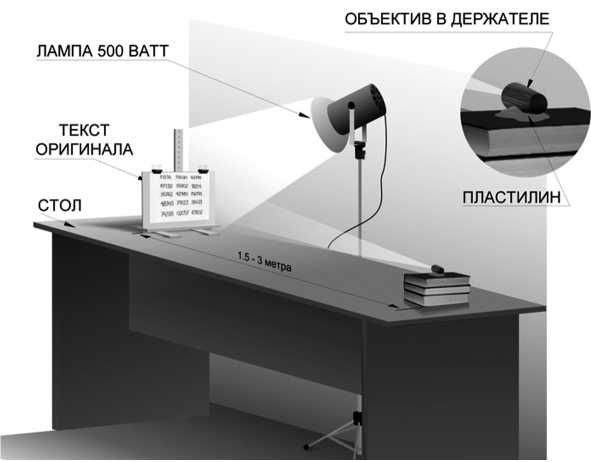

“Прямое” фотографирование микроточки с помощью специального объектива (из архива Keith Melton Spy Museum)

Более удобными в применение был методкопирования микроточки с использованием промежуточного негатива (метод Голдберга). Вначале оригинал микрограммы печатали крупным шрифтом на машинке или писали от руки фломастером. Затем оригинал фотографировался на контрастную 35 мм фотопленку и проявлялся таким образом, чтобы фон был максимально темным, а текст прозрачным.

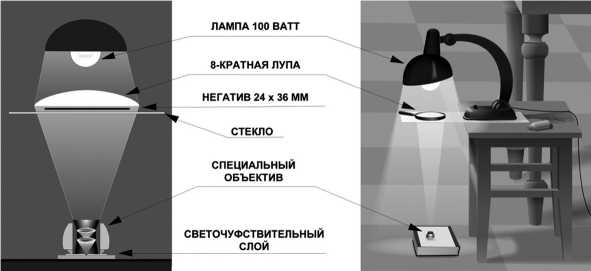

Схема копирования микроточки с помощью специального объектива и промежуточного негатива (из архива Keith Melton Spy Museum)

Примером является схема копирования микроточки с помощью специального объектива, фокусное расстояние которого было рассчитано для установки на поверхность стеклянной пластинки со светочувствительным слоем.

Время копирования подбиралось экспериментально путем перемещения объектива по стеклянной пластинке с изменением продолжительности включения электролампы. Затем на пластинке со слоем выбиралась микроточка с максимально контрастным текстом и при этом отмечалось время экспозиции.

При отсутствии специального объектива, который был, конечно, предметом-«уликой», можно было использовать наиболее популярные в Европе бытовые фотоаппараты, такие, как, «Лейка», «Экзакта», «Контакс», «Ретина», «Практика» и другие, имевшие ручной режим «T» работы затвора. Перед копированием микроточки снималась задняя крышка фотоаппарата; сам он устанавливался открытым фильмовым каналом на стеклянную пластинку со светочувствительным слоем. Предварительно выдержка фотокамеры устанавливалась в положение «Т», нажималась кнопка спуска, и затвор открывался. Экспозиция задавалась временем включения электролампы и подбиралась опытным путем, как и в схеме со специальным объективом.

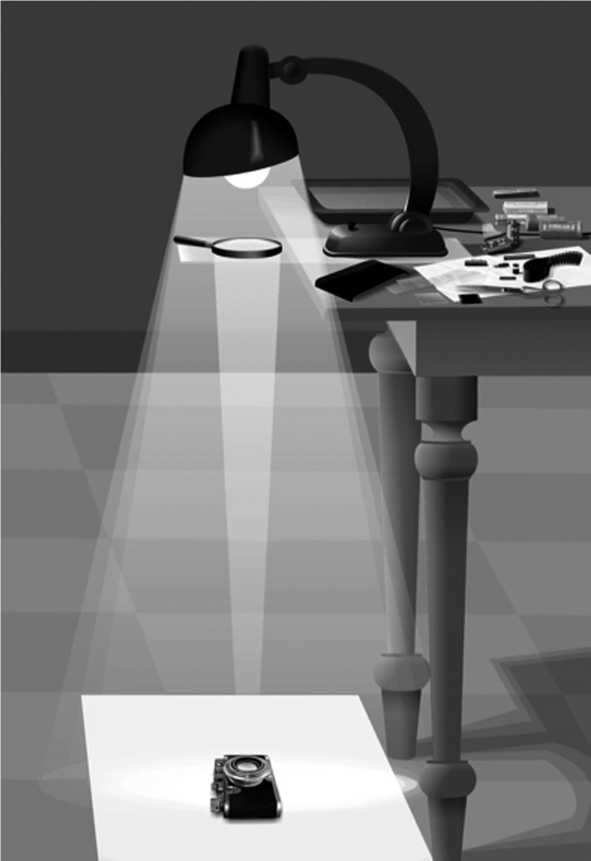

Схема копирования микроточки с промежуточным негативом с помощью фотокамеры со снятой задней крышкой (из архива Keith Melton Spy Museum)

Обе схемы с объективом и фотокамерой требовали предварительной настройки с помощью небольшого отвеса, а затем более точно по яркому световому пятну на центральной части объектива от включенной лампы с прозрачной стеклянной колбой.

После фотографирования целлофан с микроточкой закреплялся в растворе стандартного фотозакрепителя и промывался в проточной воде для отклеивания от стекла и удаления желатинового клея с поверхности целлофана.

Затем начиналась довольно кропотливая процедура: вырезание микроточки с помощью кусочка бритвы с острым краем. Для этого целлофан располагался на листе белой бумаги, и микроточка обрезалась с трех сторон; затем специально заточенной спичкой микроточка прижималась к бумаге, и производилось ее обрезание с четвертойсторо-ны. Если не использовать спичку, микроточка, не прижатая после обрезки с четвертой стороны, могла подпрыгнуть и упасть в неконтролируемое место, что могло привести к долгим поискам микроточки или даже к её потере.

Перед тем как спрятать микроточку в бытовой предмет, в открытку или конверт, производилось обесцвечивание ее изображения в слабом йодном растворе. Проще всего было спрятать прозрачную микроточку в надрезанный край открытки или конверта, который затем тщательно заклеивался и проверялся на отсутствие вздутий, следов клея и просто грязи с тем, чтобы службы перлюстрации не обратили бы свое пристальное внимание на подозрительные места.

После получения открытки, письма или посылки агент начинал искать микроточки по точным координатам, которые он заранее получал по другим каналам связи. Обнаружив место с микроточкой, агент аккуратно вырезал его вместе с частью конверта или открытки и помещал весь вырезанный кусок в фотопроявитель. В проявителе клей растворялся, микроточка отделялась от лишних частей бумаги или картона, и на ней начинал появляться текст, рисунок или схема.
