Наиболее распространенным прибором данного вида является ВПГ (водонагреватель проточный газовый), чаще называемый газовой колонкой (рис. 53).

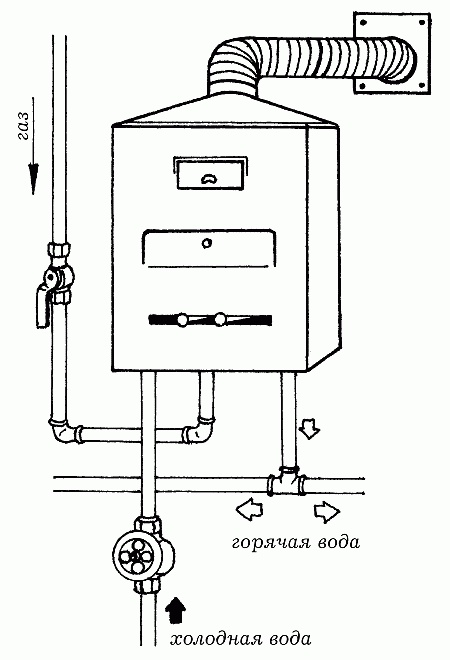

Рис. 53. Газовая колонка (ВПГ)

Принцип работы этого устройства весьма прост: вода поступает по трубам в теплообменник, там горят горелки, в которых сжигается газ, и вода нагревается.

В простейших моделях газовых колонок зажигание основной горелки производится, как и в котле, запальной свечой (более сложные модели могут иметь пьезоэлектрическое зажигание).

В любой модели газового водонагревателя преду-смотрена блокировка (механическая или электронная) подачи газа к основной горелке, если нет свободного протекания воды, то есть если кран горячей воды не открыт.

Проточный газовый водонагреватель по своему назначению является агрегатом централизованного водоподогрева, рассчитанным на многоточечный водоразбор.

Следует напомнить, что подключение газовых приборов должен выполнять только специалист соответствующей службы, а трубопровод подачи газа должен проходить открыто и быть доступным для осмотра. Отдельный вентиль газа на подводящей магистрали обязателен.

Если в дом проведена холодная вода и имеется газовая плита, можно самим (при разрешении специальной службы) соорудить похожий на ВПГ прибор (рис. 54), принцип нагрева в котором аналогичен. Этот примитивный вариант газовой колонки обычно ставят в домах, где по тем или иным причинам невозможна установка ВПГ промышленного производства.

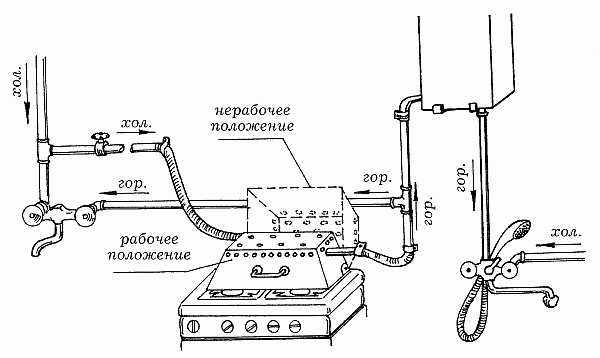

Рис. 54. Установка самодельного проточного водонагревателя

Самодельный газовый водонагреватель проточного типа может быть использован как для подогрева воды для мойки, так и для устройства горячего душа.

Основной деталью данного прибора является водогрейный короб, представляющий собой стальной корпус с высверленными в боковых стенках и крышке отверстиями.

Внутри корпуса, вдоль его стенок, располагаются витки медной трубки, один конец которой посредством резинового шланга и 2 хомутов соединяется с патрубком, установленным в магистраль холодной воды (на патрубке обязательно должен быть отдельный запорный вентиль).

Другой конец трубки, также выведенный из корпуса, посредством шланга из термостойкой резины соединяется с трубопроводом горячей воды, который, в свою очередь, разводит нагретую воду к точкам водоразбора (на схеме это душевой смеситель и смеситель кухонной мойки).

Короб закреплен на газовой плите подвижно и может откидываться, открывая доступ к горелкам, когда потребности в горячей воде нет (собственно говоря, вскипятить чайник можно и на установленном в рабочее положение коробе, одновременно с нагревом воды – количества теплоты для этого вполне достаточно).

В самой высокой точке (не ниже верхнего положения душевой сетки) должен располагаться накопительный бак, из которого горячая вода подводится к смесителю. Бак крепится к стене или потолку кронштейнами и имеет 2 патрубка – впускной и выпускной. Выпускной патрубок вваривают в самой нижней части бака, из него вода самотеком поступает к смесителю.

Расширительный бак призван компенсировать давление, которое возникает в системе при расширении нагреваемой воды. Кроме того, он играет роль накопительной емкости. Чем выше он расположен, тем больший напор горячей воды обеспечивает, когда проточный нагрев прекращен и расходуется уже подготовленная вода.

Правила безопасности при изготовлении всей системы и ее последующей эксплуатации очень просты.

Во-первых, хомуты, крепящие термостойкий шланг на подводе к коробу и выходе из него, должны стягиваться болтами с контргайкой – это требуют правила безопасности. Если давление воды сорвет соединительный патрубок, кипящая вода может нанести серьезную травму.

Во-вторых, собираясь нагреть воду, не следует опускать короб на конфорку, не включив предварительно подачу холодной воды, во избежание расплавления медной трубки.

Газовые колонки (проточные водонагреватели) фабричного изготовления могут иметь, в зависимости от своего класса и страны-производителя, различный набор опций и степень сложности конструкции.

Например, ВПГ импортного производства рассчитаны на 2 режима работы (экономное потребление газа и работа на полную мощность). К такой колонке просто необходим счетчик потребления газа.

Для российских условий более актуален так называемый автоматический регулятор потока (АРП) – он отвечает за поддержание температуры воды на заданном уровне.

Проточные газовые водонагреватели с АРП обеспечивают поступление из крана воды с постоянной температурой, независимо от возможных перепадов давления подводимой воды. Даже в том случае, если в любой точке водоразбора будет резко открыт или закрыт кран с горячей водой в тот момент, когда человек находится в ванной, он все равно будет гарантирован от неожиданного контрастного душа. Колонка оперативно и совершенно автоматически отрегулирует мощность.
