Краны относятся к элементам водоразборной арматуры и служат для запирания или отпирания подающей воду трубы. Когда кран закрыт, он должен эффективно сдерживать давление воды, а когда открыт, – регулировать ее расход.

Краны бывают 2 видов: настольные и настенные (рис. 20). Настольные применяются только в закрытых помещениях, а настенные – в любом месте. Наиболее популярными разновидностями современных кранов являются краны с прокладками и с керамическими дисками. Строго говоря, краны как отдельный элемент водоразборной арматуры в современной квартире практически не встречаются, давно уступив свое место смесителям.

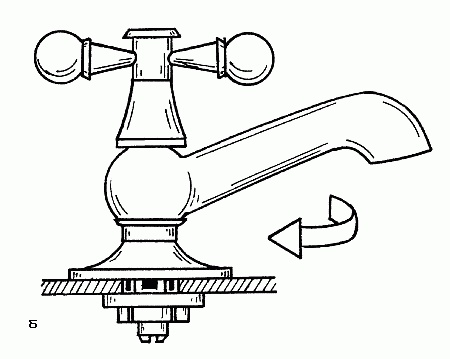

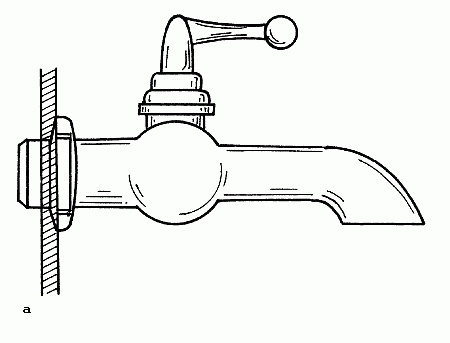

Рис. 20. Виды кранов: а – настенный; б – настольный

Говоря о кранах, подразумеваются, собственно, только головки кранов, которые могут быть как в отдельном кране, так и в корпусе с двумя головками (в смесителе). Разница эта в данном случае несущественна, так как возможный ремонт в большинстве случаев касается именно головки.

Краны с прокладками

В традиционных кранах с прокладками запирание и отпирание воды происходит по принципу превращения вращательного движения маховика в поступательное движение штока.

Сам кран представляет собой стальной или латунный корпус той или иной формы с носиком-изливом с одной стороны и резьбовым патрубком для подключения подводящей трубы – с другой. Корпус крана – обыкновенная отливка, и никаких отдельных деталей он не имеет. Задача корпуса (кроме того, чтобы собирать вместе всю конструкцию) состоит в том, чтобы повернуть поток воды под углом и заставить его проходить через круглое отверстие. Это отверстие, или окно с плоской ступенькой по окружности, называется седлом. К нему и прижимается прокладка клапана, надежно перекрывая путь воде.

В корпус крана ввинчен рабочий узел, то есть головка крана. Именно с ней и приходится иметь дело, ликвидируя поломку. Головка крана состоит из нескольких деталей, именно она и переводит вращение маховика в возвратно-поступательное движение.

Корпус головки крана может быть как стальным или латунным, так и металлокерамическим (в более новых моделях). На корпусе есть резьба, посредством которой головка при сборке устанавливается в корпусе крана.

Внутри головки также имеется резьба, опираясь на которую движется шток с клапаном. На штоке жестко закреплен клапан с прокладкой, а хвостовик штока имеет отверстие с внутренней резьбой под болт, соединяющий его с маховиком.

Маховик, шток и клапан представляют собой единую конструкцию. Предположим, кран открыт. При вращении маховика происходит следующее: шток как бы ввинчивается в головку, двигаясь вниз, при этом клапан плотно прижимает прокладку к седлу в корпусе крана. При повороте маховика в обратную сторону вода открывается, предоставляется возможность регулировать ее поток. При этом шток как бы вывинчивается из головки, поднимая клапан вверх.

Чтобы предотвратить просачивание воды через корпус головки, в ней вокруг штока оставлено пространство, так называемый сальник. В нем плотно утрамбован уплотнитель – сальниковая набивка, которая со стороны маховика поджимается специальной втулкой.

Головка крана может иметь и несколько более сложную конструкцию, в которой движение вращательно-поступательное. Здесь осевое перемещение задается уже не самому штоку, а дополнительной детали – шпинделю, на котором и закреплен клапан с прокладкой.
