Примечание. Все эти мечи с корзиночной гардой сначала предназначались, как правило, для всадников.

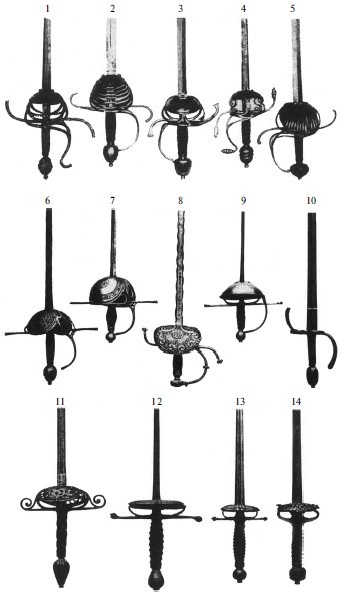

Иллюстрация III

РАПИРЫ СО ЩИТКОВЫМИ ГАРДАМИ (КОЛЛЕКЦИЯ БАРОНА ДЕ КОССОНА)

1. Английская рапира (с насечкой), последняя четверть XVI века. Вид снаружи, концы крестовины загнуты в противоположные стороны, дужка, pas d'âne и симметричные щитки, соединенные контргардами с дужкой. Клинок с долом, обоюдоострый, на пяте неглубокая выемка.

2. Итальянская рапира, конец XVI века. Вид снаружи, щитковая гарда того типа, который обычно называется «кольцевой гардой», силуэт повторяет глубокую чашу, но образован многочисленными концентрическими кольцами, обычно в количестве семи, последнее из колец соединено с дужкой. Обоюдоострый клинок с долом и усиленной пятой.

3. Рапира, конец XVI века. Вид изнутри, концы крестовины загнуты в противоположные стороны, дужка и pas d'âne, увенчанный кольцами и щитком и соединенный контргардами с дужкой. Клинок обоюдоострый, пята с выемкой.

4. Немецкая рапира, начало XVII века. Вид изнутри, концы крестовины загнуты в противоположные стороны, дужка, pas d'âne и щитки, соединенные замысловатыми контргардами с дужкой. Клинок с простой пятой и долом.

5. Немецкая рапира, вид изнури, концы крестовины загнуты в противоположные стороны, дужка, pas d'âne и большой щиток (противоположный щиток гораздо меньшего размера не виден), соединенный с дужкой тонкими контргардами. Обоюдоострый клинок.

Примечание. Это необычная форма; более крупные щитки встречаются, как правило, с правой, или внешней, стороны оружия; возможно, данный экземпляр сделан для левой руки.

РАПИРЫ И МЕЧ (КОЛЛЕКЦИЯ УЭРИНГА ФОЛДЕРА)

6. Испанская рапира, конец XVI века. Вид снаружи, длинная прямая крестовина, дужка и pas d'âne, сверху которого два больших симметричных щитка, pas d'âne контргардой соединен с дужкой. Обоюдоострый клинок с клеймом Juan Martin, Толедо.

7. Испанская рапира, начало XVII века. Вид снаружи, те же элементы, что и у образца № 6. Клинок с долом, с клеймом Tomas Ayala, Толедо.

8. Немецкая рапира, начало XVII века. Вид снаружи, концы крестовины загнуты в противоположные стороны, большой щиток, закрывающий pas d'âne (на щитке надпись Melrois) и дужку. Пламенеющий клинок, подписанный Clemens Kirschbaum in Sohlingen.

9. Испанская рапира, начало XVII века. Вид снаружи, видны прямая крестовина, pas d'âne и простая чаша. Дужка, что необычно, начинается от края чаши, а не крестовины. Тонкий клинок ромбовидного сечения типа верден.

10. Английский мушкетерский меч, начало XVII века. Вид снаружи, концы крестовины загнуты в противоположные стороны, ответвление образует дужку и боковое кольцо. Данный образец представлен для того, чтобы продемонстрировать, что в некоторых случаях, когда требовалась простота, использовались гарды очень старинной формы.

ФЛАМБЕРГИ (КОЛЛЕКЦИЯ УЭРИНГА ФОЛДЕРА)

11. Немецкая рапира типа фламберг, конец XVI века, крестовина загнута на клинок, только pas d'âne и щитки. Длинный клинок с долом и пятой, подписанный Clemens Meigen.

12. Немецкий фламберг, начало XVII века. Длинная крестовина, широкий pas d'âne, большие плоские щитки. Клинок с долом и пятой, подписанный Clemens Potter ihn Scolingen.

13. Немецкий фламберг, середина XVII века. Те же элементы, что у № 12, но меньшего размера и более пропорциональны. Клинок с долом, подписанный Peter Wundes ihn Solingen.

14. Фламберг, середина XVII века, видны pas d'âne и щиток без крестовины. Скошенный клинок, подписанный Sahagum.

Иллюстрация IV

КИНЖАЛЫ (КОЛЛЕКЦИЯ БАРОНА ДЕ КОССОНА)

1,2 – начало XVI века; 3 – «трезубец»; 4, 5, 13, 15, 16 – с крестовиной, XVI век; 8, 10, 14 – XVII век; 9 – анелас; 6, 12, 7, 11 – щитковые кинжалы, вид с разных сторон.

ПАЛАШИ, XVII ВЕК (КОЛЛЕКЦИЯ УЭРИНГА ФОЛДЕРА)

17. Итальянский палаш, самое начало XVII века. Вид снаружи, концы крестовины загнуты в противоположные стороны, дужка, большой щиток на крестовине, соединенный с дужкой. Pas d'âne едва виден и выполняет лишь роль контргарды, потеряв былое значение. Слева кольцо для большого пальца, на изображении его не видно. Плоский клинок с долом, обоюдоострый, с усиленной пятой.

18. Испанский палаш, начало XVII века. Вид снаружи, концы крестовины загнуты в противоположные стороны, дужка, наверху pas d'âne щитки разного размера (показан больший). Скошенный клинок, пята с выемкой.

19. Кавалерийский меч времени Содружества. (Мечи такого типа часто называются «траурными», так как многие из них были изготовлены в память Карла I с его изображением на рукоятке.) Вид снаружи, рукоятка с корзиной позднего типа, где концы крестовины расширились, превратившись в пластину, и слились с дужкой, с обеих сторон контргарды соединяют их с дужкой и навершием. Скошенный клинок, подписанный Andrea Ferrara.

20. 21. Мечи того же типа, что № 3, элементы те же, но по-другому соединены; у № 4 однолезвийный клинок с клеймом Solingen; у № 5 обоюдоострый клинок, необычный своей надписью английского мастера (которые встречаются редко) Ioannes Hoppie Fecit, Grenewich.

22. Немецкий палаш, середина XVII века. Вид снаружи, концы крестовины загнуты в противоположные стороны, дужка, внешний щиток на крестовине, сверху контргарды, соединяющие крестовину с дужкой. Кольцо для большого пальца с внутренней стороны, на изображении его не видно.

ПЕРЕХОДНЫЕ РАПИРЫ (КОЛЛЕКЦИЯ УЭРИНГА ФОЛДЕРА)

23. Немецкая рапира, вторая четверть XVII века. Вид снаружи, концы крестовины загнуты в противоположные стороны, дужка, pas d'âne, увенчанный неглубокой чашей и соединенный контргардами с дужкой. Обоюдоострый клинок с тупой пятой, подписанный Peter Keisser.

24. Итальянская рапира, середина XVII века. Вид снаружи, загнутые к клинку концы крестовины и дужка, поддерживающая неглубокую чашу, которая сливается с контргардами и дужкой. Обоюдоострый клинок с долом и усиленной пятой.

25. Переходная рапира, середина XVII века. Вид снаружи, слитые крестовина и дужка, широкий pas d'âne, поддерживающий симметричные уплощенные щитки. Длинный испанский клинок с тупой кромкой, долом и четырехгранной пятой, подписанный Tomas Ayala en Toledo.

26. Французская рапира, середина XVII века. Вид снаружи, концы крестовины загнуты в противоположные стороны, дужка, pas d'âne и неглубокие щитки, боковое кольцо и небольшая соединительная контргарда. Клинок с долом и пятой с выемкой, подписанный En Toledo.
