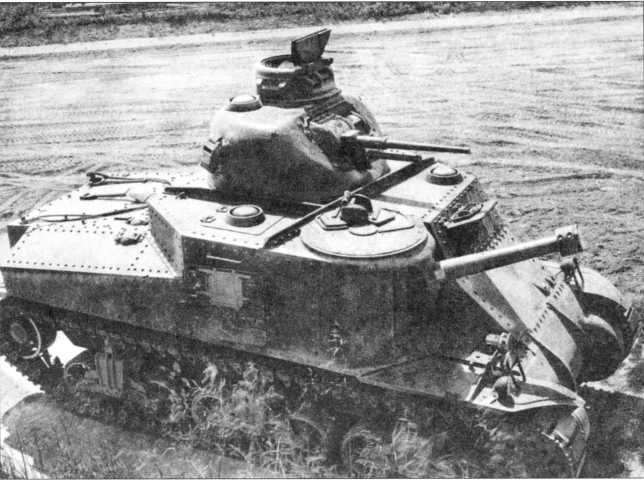

Экспериментальная установка трех вентиляторов на М3. Обращает внимание вентилятор на крышке люка боевого отделения.

Пуск двигателя осуществлялся электростартером. Система зажигания обеспечивалась двумя магнето типа Bendix-Scintilla VAG 9DFA с автоматическим опережением. Пуск двигателя представлял собой непростой процесс. Вот как он описан в соответствующей инструкции по эксплуатации среднего танка М3с, изданной в СССР: «Звездообразный двигатель воздушного охлаждения имеет некоторые особенности при запуске. Два нижних цилиндра его находятся в наиболее неблагоприятных условиях. Масло и часть несгоревшего горючего стекают в камеры сгорания, что затрудняет проворачивание коленчатого вала двигателя; применяя же силу, можно привести в негодность двигатель.

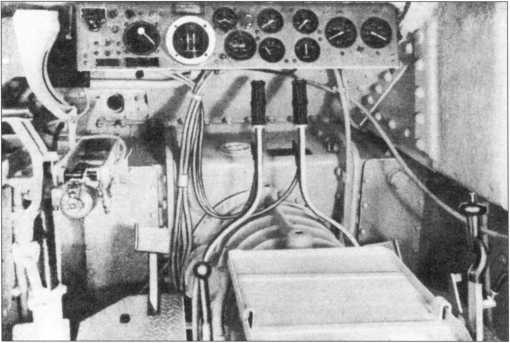

Панель приборов, органы управления и сиденье механика-водителя (спинка откинута вперед).

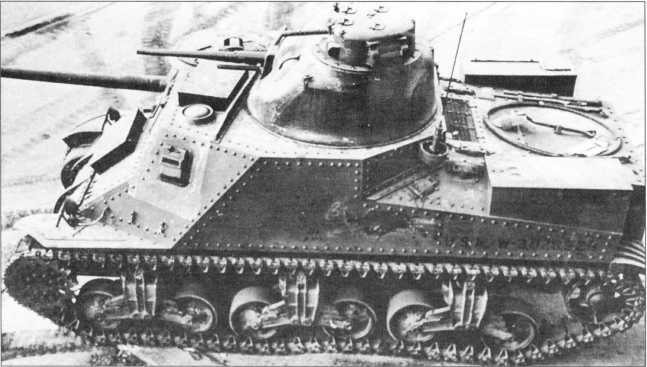

Танк М3 поздних выпусков. Такое заключение можно сделать по отсутствию дверей в бортах корпуса и наличию 75-мм пушки М3.

Для заводки двигателя нужно отключить аккумуляторные батареи, повернув выключатель на 90°, и потянуть его кверху. Выключатель находится сзади сиденья пулеметчика, под полом башни. За сиденьем расположены два выключателя: передний — выключатель аккумуляторов; задний — выключатель ВКУ башни.

Рычаг коробки перемены передач нужно поставить в нейтральное положение, а коленчатый вал двигателя повернуть на 1–2 оборота при помощи ручного механизма. Если коленчатый вал двигателя не повертывается, нужно спустить масло из двух нижних цилиндров, вывернуть свечи и промыть их в бензине.

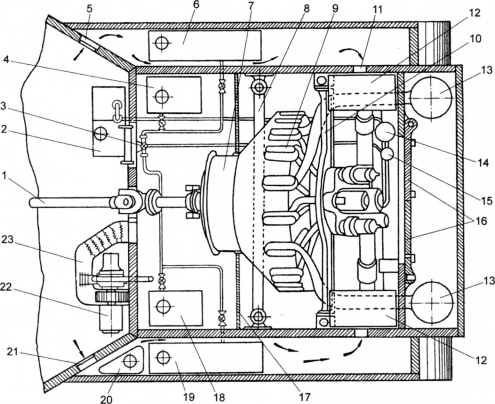

Моторное отделение (план): 1 — карданный вал; 2 — масляный бак; 3 — топливораспределительный кран; 4 — правый вертикальный топливный бак; 5 — окно воздухопритока; 6 — правый горизонтальный топливный бак; 7 — кожух двигателя; 8 — передняя опорная труба; 9 — крышка клапанного механизма; 10 — поперечина; 11 — окно воздухопритока; 12 — воздушный фильтр; 13 — глушитель; 14 — масляный фильтр; 15 — топливный редукционный клапан; 16 — дверцы моторного отделения; 17 — перегородка моторного отделения; 18 — левый вертикальный топливный бак; 19 — левый горизонтальный топливный бак; 20 — топливный бак двигателя вспомогательного агрегата; 21 — окно воздухопритока; 22 — вспомогательный агрегат; 23 — кожух подвода обогревающего воздуха.

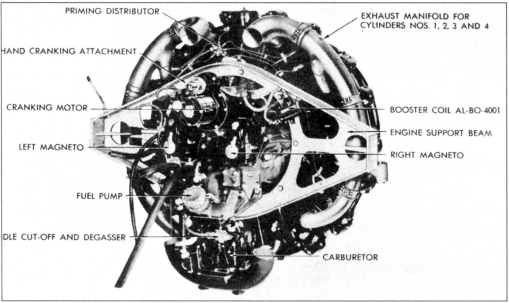

Двигатель Wright Continental R-975EC-2.

Подготовив двигатель к пуску, открывают топливные краны, которые находятся у перегородки моторного отделения с правой стороны под масляным баком. Включают выключатель аккумуляторных батарей. Затем ставят рычаг ручного газа, который расположен слева от водителя, вперед на 1/10 сектора. Повернув запорную рукоятку пускового бензонасоса вверх, делают 3–4 полных качания. Рычажок включения магнето ставят в положение «ВОТН» (оба магнето включены).

Чтобы запустить двигатель, необходимо одновременно включить рычажки стартера и пусковой бобины. Рычажок стартера нужно повернуть к метке «Б», рычажок бобины — к метке «В». При первой вспышке оба рычажка немедленно выключить.

Набирать обороты следует постепенно, плавно нажимая на педаль акселератора. Прогрев двигателя производят при 800 об/мин. до температуры 37°C или 100°Ф (Ф — по Фаренгейту — Прим. автора).

После заводки двигателя давление масла должно постепенно повышаться от 30 ф/дм2 до 80 — 100 ф/дм2.

Вентилятор двигателя при включении трансмиссии не выдерживает резкого перехода от одних оборотов к другим, лопасти вентилятора при резких оборотах ломаются».

Трансмиссия танка состояла из многодискового главного фрикциона сухого трения, смонтированного внутри маховика двигателя, карданного вала, пятискоростной коробки передач с синхронизаторами и механизмом горного тормоза, механизма поворота (двойной дифференциал типа Клетрак) и бортовых передач.

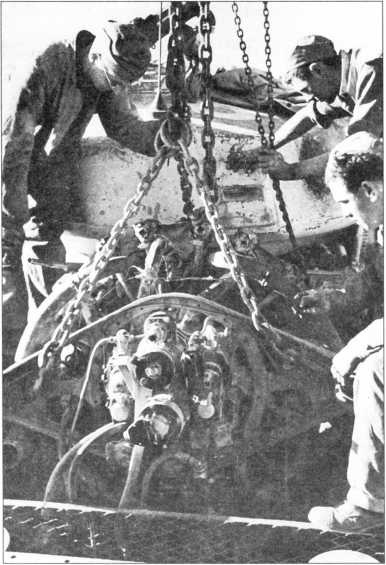

Демонтаж двигателя из танка Grant I.

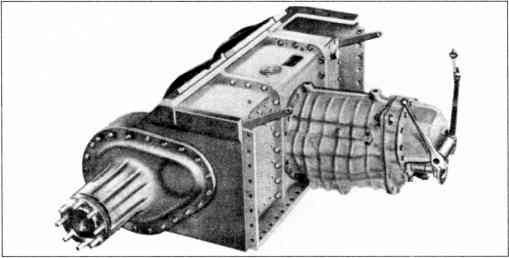

Носовая часть корпуса танка с трансмиссией.

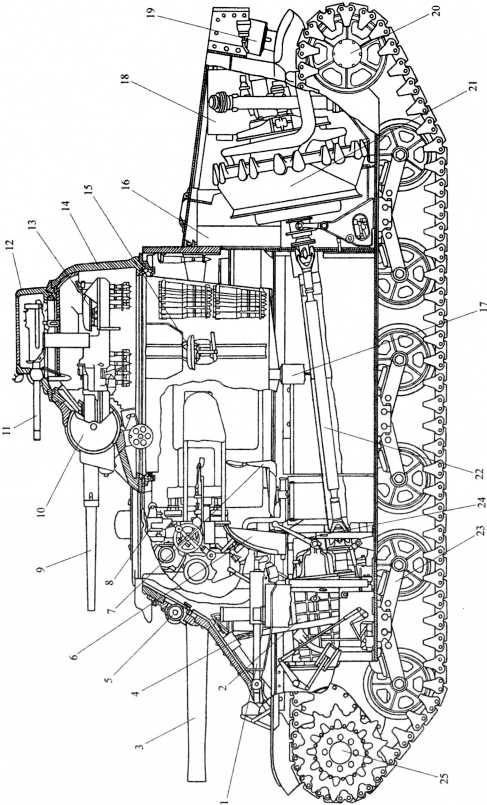

Компоновка танка М3: 1 — курсовой пулемет Browning; 2 — коробка передач; 3 — 75-мм пушка; 4 — рычаг управления; 5 — прибор наблюдения механика-водителя; 6 — сиденье механика-водителя; 7 — сиденье наводчика 75-мм пушки; 8 — перископический прибор наблюдения; 9 — 37-мм пушка; 10 — шаровая установка 37-мм пушки; 11 — пулемет Browning; 12 — командирская башенка; 13 — сиденье командира танка; 14 — башня; 15 — сиденье заряжающего 37-мм пушки; 16 — топливный бак; 17 — ВКУ; 18 — воздухоочиститель; 19 — глушитель; 20 — направляющее колесо; 21 — двигатель; 22 — карданный вал; 23 — тележка подвески; 24 — рычаг стояночного тормоза; 25 — ведущее колесо.

ХОДОВАЯ ЧАСТЬ применительно к одному борту состояла из шести одинарных обрезиненных опорных катков, сблокированных попарно в три балансирные тележки, подвешенные на двух вертикальных буферных пружинах каждая; трех поддерживающих катков, направляющего колеса с кривошипным натяжным механизмом и ведущего колеса переднего расположения со съемными зубчатыми венцами. Гусеницы резинометаллические или металлические мелкозвенчатые цевочного зацепления по 79 траков каждая. Ширина трака резинометаллической гусеницы Т41 — 406 мм, металлической Т49 и резино-металлических Т48 и Т51 — 421 мм, шаг трака — 152 мм.
