Хотя кирпичные арки были известны уже в эпоху первой династии, не найдено еще ни одной каменной, созданной ранее эпохи Среднего царства. Каменная арка современного типа, где клинчатые блоки удерживаются на своем месте и подпирают друг друга за счет трения, в египетских сооружениях не встречается. Единственной каменной аркой, которую знали египтяне, была ложная арка, вырубленная в уже уложенных блоках остроконечной или ступенчатой крыши.

Кирпичные арки были двух типов: арки, сооруженные из обычных строительных кирпичей, и арки, которые строились из кирпичей, имевших специально приданную для этого форму.

Арки первого типа появились очень давно, но никогда, насколько нам известно, не перекрывали пространства шириной более нескольких футов. В большой мастабе III династии в Бейт-Халлафе такой аркой перекрыт наклонный спуск. Она описана Гарстангом в его книге «Махасна и Бейт-Халлаф» следующим образом: «Эта арка, подобно другим известным нам аркам того же периода, была сооружена из кирпичей обычной формы, уложенных боком друг к другу, а пространство над ними было заполнено булыжниками и строительным раствором, что и позволило создать нужную клиновидную форму…» В наши дни такие арки сооружаются с помощью вспомогательного слоя, называемого «кружалом», которое после завершения строительства разбирается, а если ширина пролета невелика, то арку выкладывают без него. Скорее всего – хотя мы в этом и не уверены – в Древнем Египте для создания кирпичных сводов кружало не использовали, ведь если бы оно применялось, то создавались бы более крупные арки этого типа, а более мелкие были бы выполнены более аккуратно. Достаточно, однако, понять, что египтяне, по-видимому, знали принцип создания истинной арки. Арки, в которых кирпичи уложены продольно – ложками, – как, например, в мастабе в Бейт-Халлафе, строились почти во все эпохи, особенно для перекрытия небольших гробниц. Изредка такие арки сооружались и из небольших, грубо обтесанных каменных блоков. На внешней стороне арки, где кирпичи расходятся, пространство между ними всегда заполнялось булыжниками или черепками.

Второй тип арки, которыми перекрывали широкие пролеты и применяли для поддержания большого веса, сооружали из гораздо более тонких кирпичей, чем те, что использовались при кладке стен. Их размеры были примерно 36 х 18 х 4 см. Пока они были еще сырыми, на одну или обе их самые широкие плоскости пальцами наносили шероховатости. Они укладывались длинными краями так, чтобы получались кольца (рис. 112), причем каждое последующее прилегало к предыдущему. Подобные арки иногда создавались в эпоху Древнего царства, но самые лучшие примеры такого типа находятся в Рамессеуме (фото 37). Сооружение колец начинали от стены, расположенной в конце тоннеля. Если, как в случае с арочным проходом, стены в конце не было, то эту стену сооружали специально, а после окончания строительства разбирали. На внешней стороне кольца пространство между кирпичами заполняли булыжниками или черепками, точно так же, как это делали в арках первого типа. Сложив одно кольцо, строители укладывали на него несколько других. В некоторых из них кирпичи располагались наклонно, а в других – стоймя.

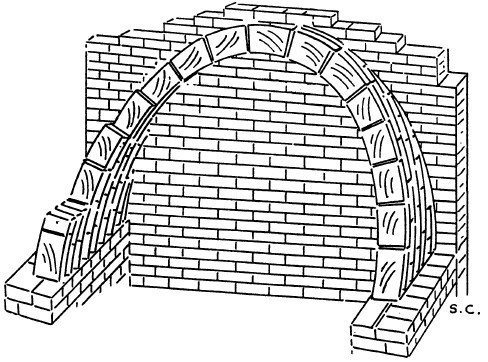

Рис. 112. Способ сооружения арки без кружала, с помощью специально приспособленных для этого кирпичей. Рамессеум, Фивы

В больших проходах под аркой в качестве кружала использовали кольцо специально приспособленных для этого кирпичей. С его помощью создавали ряд колец из обычных кирпичей, уложенных вдоль оси туннеля ложками (рис. 113).

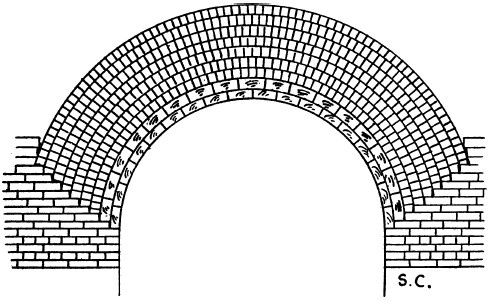

Рис. 113. Большая кирпичная арка, внутренние кольца которой сложены из специальных кирпичей и образуют кружало для колец из обычных кирпичей, которые уложены точно так же, как и в современных арках

Кольца из специально предназначенных для сооружения кружала кирпичей после завершения строительства не убирались. В огромных кирпичных арках в воротах в Асасифе в Фивах у одной из них, перекрывающей пролет в 3,96 м, сохранились шесть кирпичных колец, а четыре других кольца, расположенные внутри, по-видимому, разрушились. Поэтому мы не можем определить, сколько слоев специальных арочных кирпичей использовалось для создания этих ворот. В другой арке, перекрывающей пролет шириной 2,89 м, одно кольцо специальных кирпичей поддерживает три кольца обычных. То же самое наблюдается и в арке кирпичного пилона Шешонка в Дра-Абу-ль-Негге в Фивах. В туннеле, который проходит сквозь стену, окружающую Осирейон Сети I в Абидосе, и имеет ширину 2,74 м, уложено не менее пяти колец специальных арочных кирпичей.

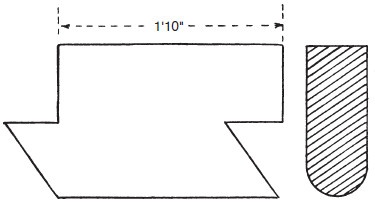

Рис. 114. Блокирующий арочный кирпич из помещения для жертвоприношений в гробнице Сабефа. Древнее царство. Гиза

В таких составных арках опора каждого последующего кольца обычно располагается немного выше предыдущего (рис. 113), что придает всему сооружению большую прочность.

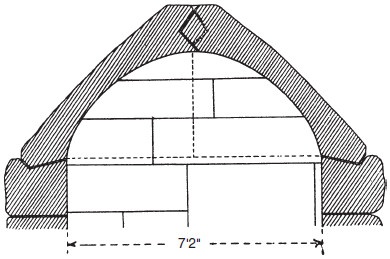

Рис. 115. Ложная арка, высеченная из двух гранитных блоков. Мастаба Среднего царства в Дахшуре

Арки, сооружавшиеся без кружала, известны еще со времен Древнего царства. Очень необычные блокирующие арочные кирпичи, которые относятся к этой эпохе, были обнаружены в помещении для жертвоприношений в гробнице человека по имени Сабеф в Гизе (рис. 114).
