Деревянные конструкции покрытий древних греков значительно отличаются от современных. Греки делали исключительно «наслонные стропила», поскольку не умели создавать конструкций с висячими стропилами, где конструкция по существу работает как ферма (рис. 8.4). В конструкции греков затяжка отсутствует (рис. 8.5)^[49]. Стропила укладываются нижним концом на стены, а верхним на коньковый брус, который через бруски опирается на поперечные балки. Эти балки работают на прогиб, в котором их нижний пояс испытывает усилия растяжения, но эти усилия порождены исключительно прогибом, а не силами, возникающими в совместной работе всех элементов фермы (стропильных ног и затяжки).

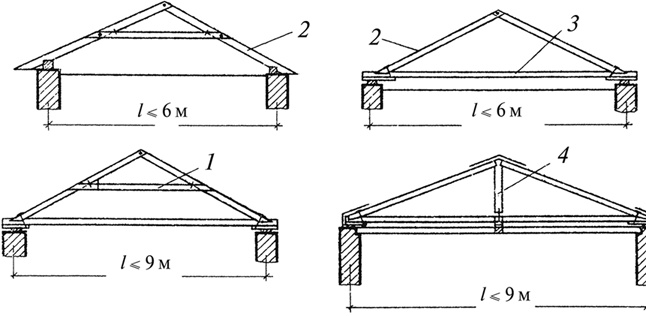

Рис. 8.4. Висячие стропила: 1 – ригель; 2 – стропильная нога; 3 – затяжка; 4 – подвеска

Основная проблема, с которой сталкивались при создании покрытий из дерева, состояла в поиске брусьев необходимого сечения. Балки архитрава (главные балки портика, опирающиеся на колонны) часто делались из двойных брусьев, но даже в этом случае в конструкции крыши арсенала в Пирее, где пролет составлял всего от 4 до 6 м, их поперечные сечения достигали приблизительно 65–75 см. Найти деревянные балки больших сечений было делом чрезвычайно трудным.

Как решилась эта проблема в храме Зевса в Акраганте^[50] (Сицилия), который имел размеры стилобата 53 × 110 м, а высоту колонн более 18 м при пролете почти вдвое большем, чем в арсенале, остается только догадываться (рис. 8.6). Подобные затруднения иногда не давали закончить постройку.

Как отмечает Страбон^[51], храм в Милете так и остался без перекрытия «по причине своей колоссальной величины». Другими словами, для создания покрытия невозможно было найти балок необходимого поперечного сечения.

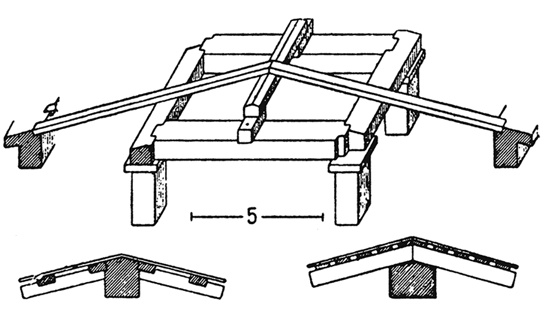

Рис. 8.5. Конструкция стропильных крыш в Древней Греции (по О. Шуази)

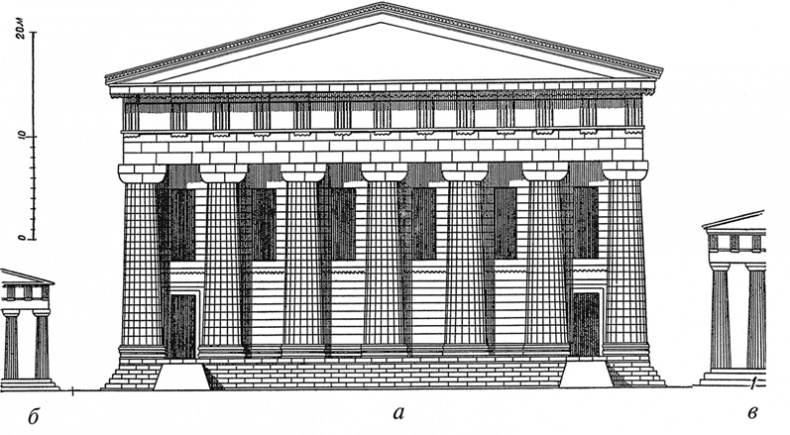

Рис. 8.6. Акрагант. Храм Зевса (ок. 480 г. до н. э.). Сравнительная схема фасадов: а – храм Зевса; б – храм Конкордии (там же); в – Парфенон
