Система смазки — циркуляционная, под давлением, с сухим картером. Циркуляция масла осуществлялась тремя шестеренчатыми насосами, из которых один нагнетающий и два отсасывающих.

Система охлаждения — жидкостная. Радиаторов — четыре, соединенных по два последовательно. Емкость радиаторов — около 170 л. По обеим сторонам двигателя располагались вентиляторы типа Zyklon.

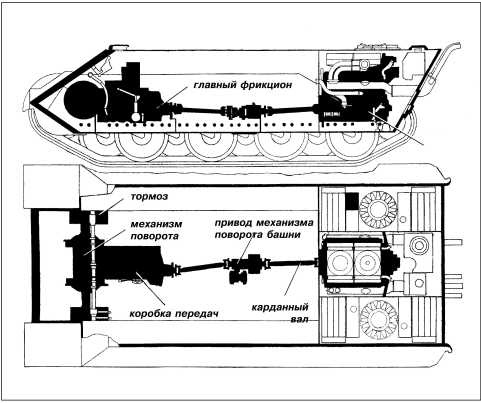

Схема трансмиссии танка.

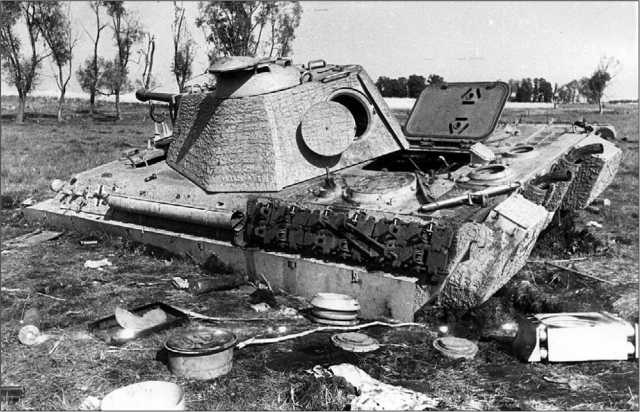

Завязшая в болоте и брошенная экипажем «Пантера» модели G. Восточная Пруссия, 1944 год. Видны открытые люки над двигателем, кормовой башенный и командирский. Крышка люка механика-водителя оторвана.

Для ускорения запуска двигателя в холодное время года предназначался термосифонный подогреватель, отапливаемый паяльной лампой, которая устанавливалась с наружной стороны кормового листа корпуса.

Трансмиссия состояла из карданной передачи, трехдискового главного фрикциона сухого трения, коробки передач АК 7-200, механизма поворота фирмы MAN, бортовых передач и дисковых тормозов типа LG 900.

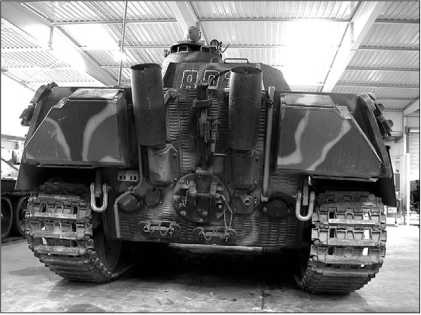

Вид на кормовой лист корпуса «Пантеры» Ausf.G позднего выпуска, о чем можно судить по пламегасителям на выхлопных трубах.

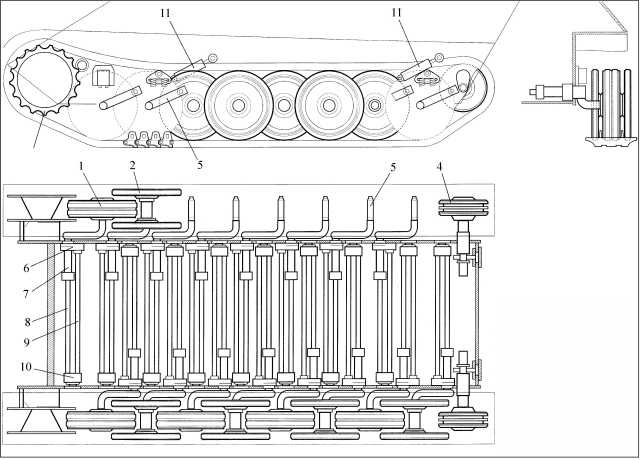

Схема подвески танка: 1, 2 — опорные катки; 3 — ведущее колесо; 4 — направляющее колесо; 5 — балансир; 6 — неподвижная муфта крепления торсионов; 7 — втулка торсиона; 8, 9 — торсионы; 10 — подвижная муфта крепления торсионов; 11 — гидравлические амортизаторы.

Коробка передач — трехвальная, с продольным расположением валов, семиступенчатая, пятиходовая, с постоянным зацеплением шестерен и простыми (безынерционными) конусными синхронизаторами для включения передач со 2-й по 7-ю.

Картер коробки передач центрировался и жестко соединялся с картером механизма поворота, образуя единый монтажно-демонтажный агрегат (с общими внутренним объемом и системой смазки) трансмиссии: двухпоточный механизм передач и поворота. Механизм поворота состоял из двух планетарных редукторов. К бортовым передачам мощность передавалась короткими поперечными валиками с зубчатыми муфтами на концах. Центровочные работы при сборке танка были сведены таким образом к минимуму, но монтаж и демонтаж механизма передач и поворота из сварной носовой части броневого корпуса представлял большие трудности.

Приводы управления танком — комбинированные, с гидросервоприводом следящего действия с механической обратной связью.

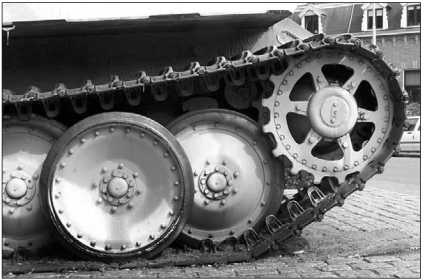

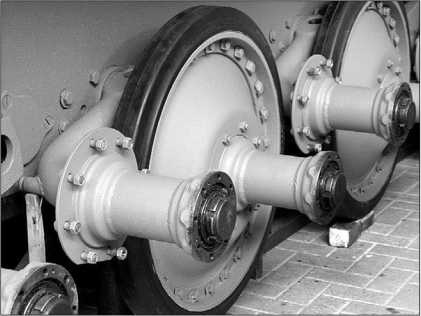

Ведущее колесо и передние опорные катки ходовой части.

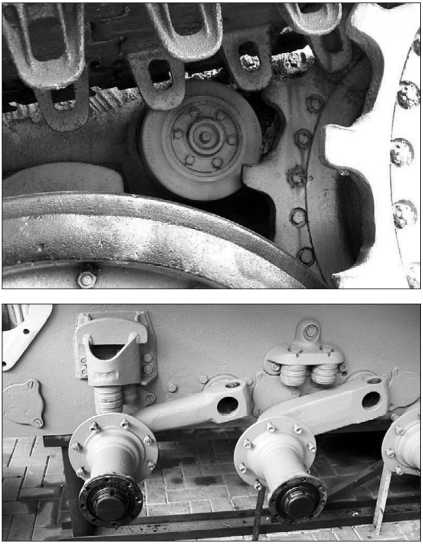

Элементы ходовой части танка «Пантера»: отбойный ролик (вверху); балансиры опорных катков и ограничители их хода (внизу).

ХОДОВАЯ ЧАСТЬ танка применительно к одному борту состояла из восьми сдвоенных опорных катков с резиновыми бандажами диаметром 850 мм.

Подвеска — индивидуальная торсионная. В целях получения большого угла скручивания торсионы выполнялись двойными, что обеспечивало вертикальное перемещение опорного катка на 510 мм. Передние и задние катки снабжались гидравлическими амортизаторами.

Ведущие колеса переднего расположения имели два съемных зубчатых венца по 17 зубьев каждый. Зацепление цевочное. Между ведущими колесами и первым опорным катком устанавливался отбойный ролик.

Направляющие колеса — литые, с металлическими бандажами и кривошипным механизмом натяжения гусениц.

Гусеницы стальные, мелкозвенчатые, из 86 одногребневых траков каждая. Траки литые, шириной 660 мм, шаг трака — 153 мм.

Балансиры с установленными опорными катками внутреннего ряда.

ЭЛЕКТРООБОРУДОВАНИЕ было выполнено по однопроводной схеме. Напряжение — 12 В. Источники: генератор Bosch GTLN700 12-1500В J1 мощностью 0,7 кВт, два аккумулятора Bosch емкостью 150 А.ч. Потребители: электростартер Bosch BFD624ARS15 мощностью 4,4 кВт, контрольные приборы, подсветка прицелов, приборы световой и звуковой сигнализации, аппаратура внутреннего и внешнего освещения, спуски пушки и пулеметов.

СРЕДСТВА СВЯЗИ. Все танки «Пантера» оснащались радиостанцией Fu-5, имевшей дальность действия 6,4 км телефоном и 9,4 км телеграфом.

СПЕЦИАЛЬНОЕ ОБОРУДОВАНИЕ. Система пожаротушения — автоматическая. Сигнализация была выведена на панель приборов механика-водителя.

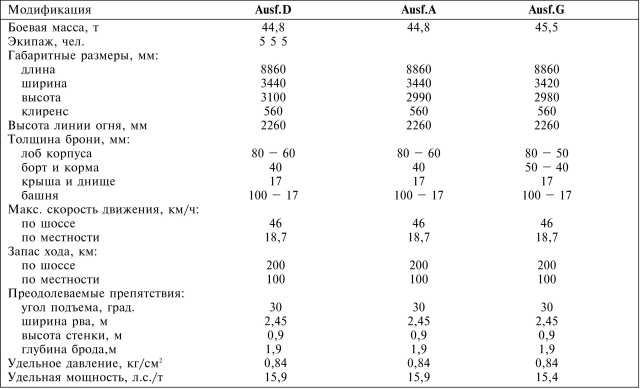

Тактико-технические характеристики танков «Пантера»

Машины специального назначения

Bergepanther

Наряду с созданием новых вариантов линейного танка на базе «Пантеры» выпускалось и несколько машин специального назначения. Первой из них стала бронированная ремонтно-эвакуационная машина (БРЭМ) Bergepanzer V или Bergepanther (Sd.Kfz.179). И не случайно: новые танки поступали в войска, а средств для их эвакуации с поля боя практически не было. Существовавшая техника оказалась слишком слабой — для буксировки танка «Тигр», например, приходилось «запрягать» пять 18-тонных тягачей Famo!

Заказ на БРЭМ выдали 7 мая 1943 года, а уже месяц спустя фирма MAN начала выпуск шасси Ausf.D, предназначенных для нее.

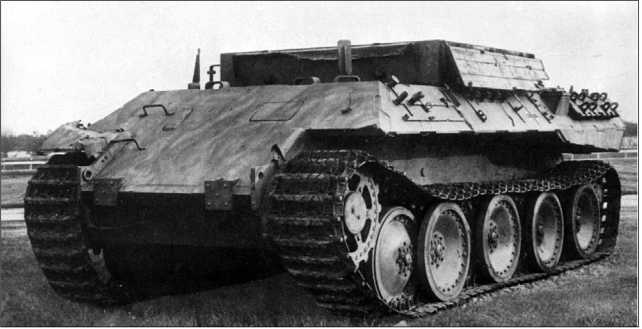

Первый вариант БРЭМ Bergepanther представлял собой «Пантеру» Ausf.D со снятой башней и установленной вместо нее грузовой платформой.

Первые 12 БРЭМ не имели крана и лебедки и, по сути, являлись линейными танками Ausf.D со снятыми башнями.

В начале 1944 года фирма Daimler-Benz разработала улучшенный вариант Bergepanther, который 1 марта был показан Генеральному инспектору танковых войск Г. Гудериану на полигоне Айзенах.

Новая машина вместо башни имела специальную грузовую платформу с металлическими стенками и верхними откидными деревянными бортами, позволявшую перевозить груз до 3 т. Под грузовой платформой устанавливалась лебедка, разработанная фирмой MAN на основе конструкции, созданной в 1940 году для специальных плавающих машин, предназначавшихся для высадки в Англию. Лебедка имела тяговое усилие до 45 т и длину троса 200 м. Отбор мощности на лебедку производился от двигателя. К кормовой части корпуса БРЭМ крепился откидной сошник, предназначенный для удержания машины на месте при работе лебедки. Во время буксировки последняя блокировалась. Кроме того, БРЭМ оснастили кран-стрелой грузоподъемностью до 3 т, разработанной ремонтной бригадой Куммерсдорфского полигона. Стрела могла устанавливаться в специальные гнезда на правом или левом борту машины и при необходимости легко разбиралась Для выталкивания застрявших машин применялся деревянный брус, крепившийся на стыке верхнего и нижнего лобовых листов корпуса.
