Осенью 1931 года по решению штаба РККА начались работы по проектированию средств механизации артиллерии большой и особой мощности. В частности, предлагалось в срок до 1 мая 1932 года разработать и представить на согласование артиллерийскому управлению РККА шасси «самоходного корпусного триплекса», состоящего из 107-мм пушки образца 1910/30 годов, 152-мм гаубицы образца 1909/30 годов и 203-мм мортиры образца 1930 года, а также «триплекса Тяжелой Артиллерии Особого Назначения (ТАОН)», который должен был состоять из 152-мм (или 130-мм) пушки большой мощности, 203-мм гаубицы образца 1929/31 годов и 305-мм мортиры.

Эскизные проекты были рассмотрены в июле 1932 года и в целом были одобрены. Для «корпусного триплекса» решили использовать удлиненное шасси среднего танка Т-24 (впоследствии Т-28), а для «триплекса ТАОН» — специальное шасси с использованием узлов создаваемого тяжелого танка. Но изготовление «корпусного триплекса» было отложено, а для «триплекса ТАОН» не нашлось вооружения, так как, ни 152-мм пушка большой мощности, ни 305-мм мортира еще не были созданы. В результате, на проработку был подан лишь гаубичный вариант «триплекса», вооруженный 203-мм орудием Б-4.

В 1933 году на Опытном заводе Спецмаштреста под руководством П.И. Сячентова началось проектирование самоходной установки для Тяжелой артиллерии особого назначения (ТАОН). В июле 1934 года опытный образец, получивший индекс СУ-14, был построен.

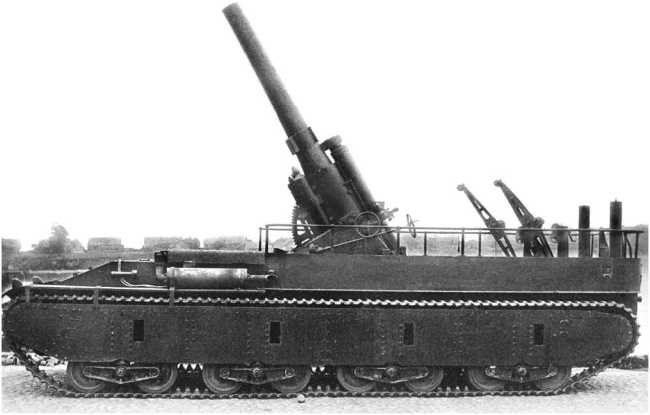

Опытный образец СУ-14 у ворот завода «Большевик» перед началом испытаний. 1934 год. Орудие на максимальном угле возвышения (РГАЭ).

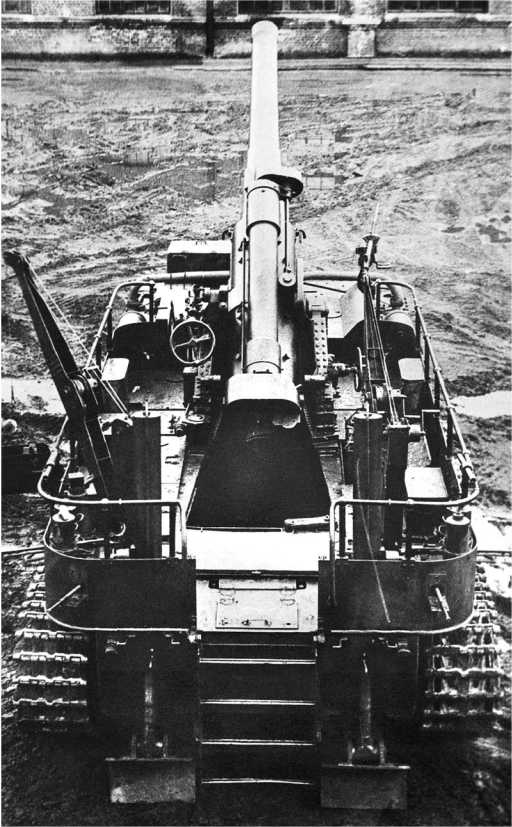

Самоходная установка СУ-14 во дворе завода имени Кирова во время заводских испытаний. Июль 1934 года. Хорошо видно устройство палубы (АСКМ).

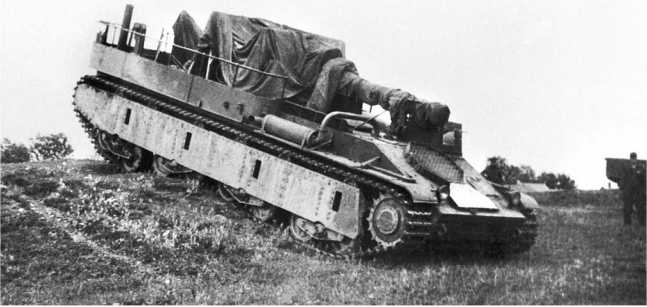

Самоходная установка СУ-14 во время ходовых испытаний. Лето 1935 года. Орудие закрыто брезентом (АСКМ).

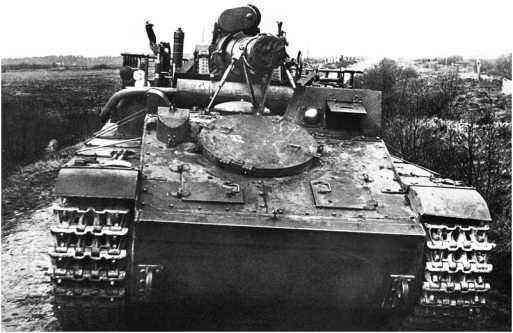

Опытный образец самоходной установки СУ-14 у ворот завода «Большевик» перед началом испытаний. 1934 год. Крышки вентиляторной решетки открыты (РГАЭ).

Корпус машины изготавливался из катаной брони толщиной 10–20 мм. В его передней части располагался двигатель и силовая передача. Часть агрегатов использовалась от танков Т-28 и Т-35. Впереди слева по ходу машины находилось место механика-водителя. Остальные члены экипажа (шесть человек) располагались в кормовой части на трех съемных скамьях. Вооружение СУ-14 состояло из 203-мм гаубицы Б-4 образца 1931 г. (скорострельность один выстрел в 3–4 минуты, дальность стрельбы — 18 км) и трех пулеметов ДТ с семью пулеметными гнездами. Возимый боекомплект — 36 пулеметных дисков и восемь снарядов. Для загрузки боеприпасов (масса снаряда составляла около 114 кг) в кормовой части самоходки имелись две лебедки грузоподъемностью 200 кг. При стрельбе машина опиралась на два сошника, перемещавшихся с помощью гидроцилиндров с приводом от электронасоса или вручную.

На СУ-14 устанавливался двигатель М-17, система охлаждения которого состояла из двух сотовых радиаторов, расположенных по бокам, и шестилопастного вентилятора, осуществлявшего забор воздуха через переднее заборное окно, а выброс — через боковые люки.

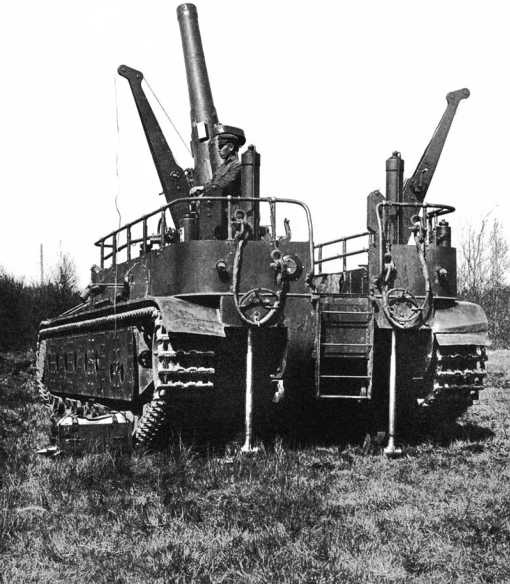

СУ-14-1 перед стрельбой. Весна 1936 года. Домкраты опущены, краны развернуты в положение для подачи боеприпасов (АСКМ).

Эталонный образец СУ-14-1 вовремя испытаний стрельбой на НИАПе. Май 1936 года. Орудие закреплено в положении по-походному (АКСМ).

В носовой части машины находился главный фрикцион (по типу Т-35-1), коробка передач (от Т-28), бортовые фрикционы с плавающими ленточными тормозами (от Т-35-1) и бортовые передачи (от Т-28).

Ходовая часть (применительно к одному борту) состояла из ведущего колеса переднего расположения, направляющего колеса, шести поддерживающих катков, четырех двухкатковых тележек с неразъемными балансирами и подвеской на вертикальных спиральных пружинах.

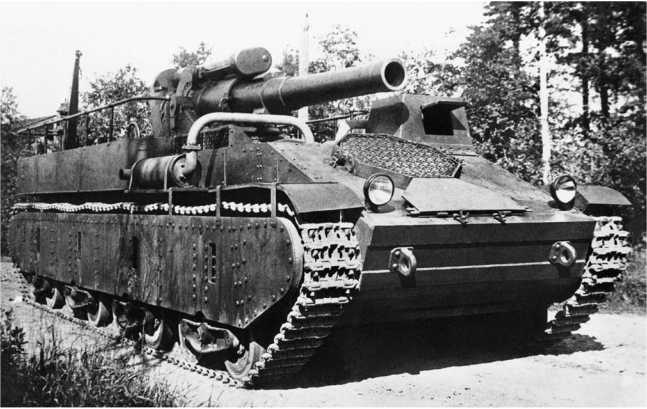

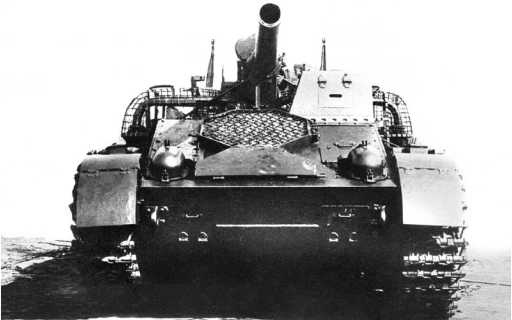

Вид спереди на модернизированный образец СУ-14 со 152-мм орудием большой мощности У-30.1936 год. Обратите внимание на решетчатую защиту выхлопных труб — она была установлена для защиты расчета от ожогов (РГАЭ).

Средств внешней связи СУ-14 не имела. Для внутренней использовалось переговорное устройство ТПУ-3. Боевая масса машины составляла 47,06 т, а максимальная скорость 27,3 км/ч.

После предварительной заводской обкатки в 80 км самоходную установку доставили на Научно-испытательный артиллерийский полигон (НИАП) для испытаний стрельбой, которые показали хорошую устойчивость и прочность машины при всех положениях орудия.

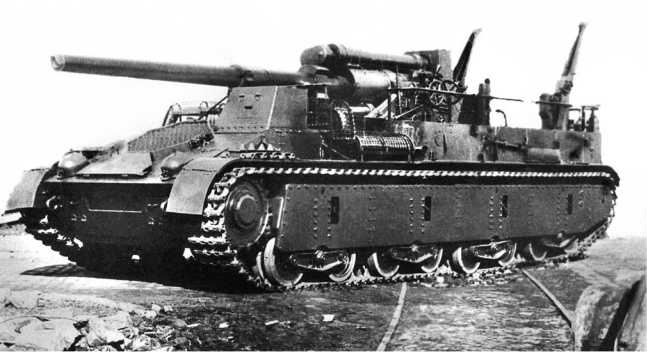

Общий вид модернизированного образца СУ-14 со 152-мм орудием большой мощности У-30. 1936 год (РГАЭ).

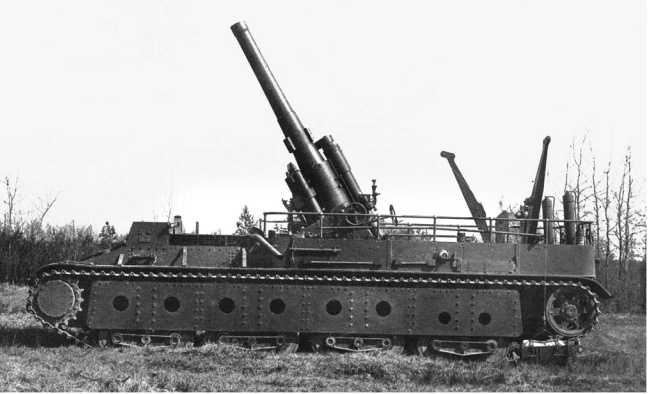

Самоходная установка СУ-14-1 перед стрельбой. Весна 1936 года. Орудие на максимальном угле возвышения, краны развернуты в положение для подачи боеприпасов (АСКМ).

В ходе дальнейших испытаний в конструкции установки выявилось довольно много существенных недостатков, главным образом в моторно-трансмиссионной группе. Основной причиной этого являлась ненадежная работа агрегатов среднего танка Т-28, установленных на более тяжелой машине СУ-14. Поэтому в начале 1935 года была проведена модернизация установки, сводившаяся в основном к более широкому использованию агрегатов Т-35 или оригинальной конструкции взамен агрегатов Т-28 (в частности, в доработанном варианте на СУ-14 применялись коробка перемены передач и главный фрикцион от танка Т-35).
