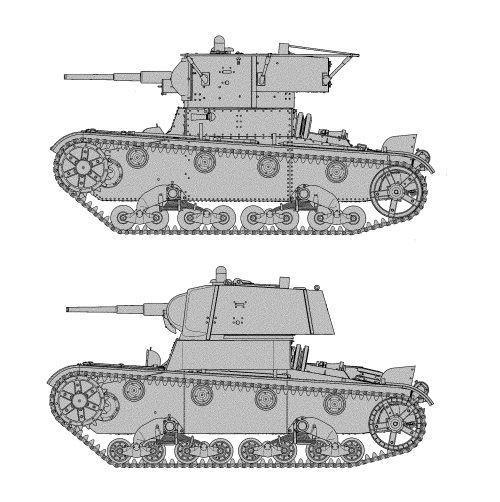

БОЕВАЯ МАССА, т: 10,25.

ЭКИПАЖ, чел.: 3.

ГАБАРИТНЫЕ РАЗМЕРЫ, мм: длина — 4650, ширина — 2445, высота — 2330, клиренс — 380.

ВООРУЖЕНИЕ: 1 пушка 20К обр. 1934 г. или 1938 г. калибра 45 мм, 3 (1 — зенитный) пулемета ДТ обр. 1929 г. калибра 7,62 мм.

БОЕКОМПЛЕКТ: 186 выстрелов и 3528 патронов (в танке без радиостанции); 165 выстрелов и 3087 патронов (в танке с радиостанцией).

ПРИБОРЫ ПРИЦЕЛИВАНИЯ: телескопический прицел ТОП обр. 1930 г. или стабилизированный прицел ТОП-1 (на танках с пушкой обр. 1938 г.), перископический панорамный прицел ПТ-1 обр. 1932 г.

БРОНИРОВАНИЕ, мм: лоб, борт, корма корпуса — 15, крыша — 10, днище — 6, башня — 6. 15.

ДВИГАТЕЛЬ: Т-26 (типа «Армстронг-Сиддлей»), 4-цилиндровый, карбюраторный, рядный с горизонтальным расположением цилиндров, воздушного охлаждения; мощность 90 л. с. (66,24 кВт) при 2100 об/мин, рабочий объем 6600 см3.

ТРАНСМИССИЯ: однодисковый главный фрикцион сухого трения, карданный вал, пятискоростная коробка передач, бортовые фрикционы, бортовые передачи.

ХОДОВАЯ ЧАСТЬ: восемь сдвоенных обрезиненных опорных катков на борт, сблокированных попарно в четыре балансирные тележки, подвешенные на листовых четвертьэллиптических рессорах, четыре поддерживающих катка, направляющее колесо с натяжным механизмом, ведущее колесо переднего расположения со съемными зубчатыми венцами (зацепление цевочное); в каждой гусенице 108–109 траков шириной 260 мм, шаг трака 90 мм.

СКОРОСТЬ МАКС., км/ч: по шоссе — 30, по местности — 18.

ЗАПАС ХОДА, км: по шоссе — 225, по местности — 170.

ПРЕОДОЛЕВАЕМЫЕ ПРЕПЯТСТВИЯ: угол подъема, град. — 40, ширина рва, м — 2, высота стенки, м — 0,75, глубина брода, м — 0,8

СРЕДСТВА СВЯЗИ: радиостанция 71-ТК-1 или 71-ТК-3, переговорное устройство ТПУ-3 или ТПУ-2.

БТ

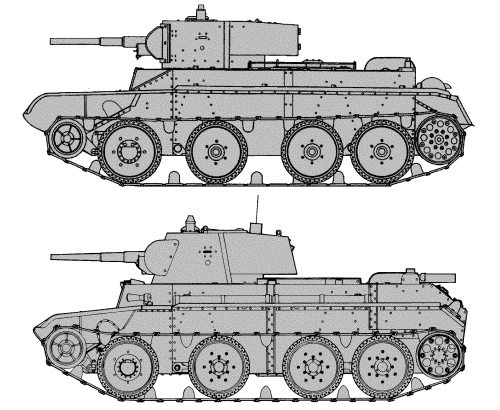

ТАКТИКО-ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ТАНКА БТ-7 обр. 1935 г.

БОЕВАЯ МАССА, т: 13.

ЭКИПАЖ, чел.: 3.

ГАБАРИТНЫЕ РАЗМЕРЫ, мм: длина — 5645, ширина — 2320, высота — 2394, клиренс — 400.

ВООРУЖЕНИЕ: 1 пушка 20К обр. 1934 г. калибра 45 мм, 1 пулемет ДТ обр. 1929 г. калибра 7,62 мм.

БОЕКОМПЛЕКТ: 172 выстрела и 2394 патрона (на танках без радиостанции), 132 выстрела и 2394 патрона (на танках с радиостанцией).

ПРИБОРЫ ПРИЦЕЛИВАНИЯ: телескопический прицел ТОП обр. 1930 г., перископический панорамный прицел ПТ-1 обр. 1932 г.

БРОНИРОВАНИЕ, мм: лоб корпуса — 20, борт и корма — 13, крыша — 10, днище — 6, башня — 15.

ДВИГАТЕЛЬ: М-17Т, 12-цилиндровый, карбюраторный, V-образный, жидкостного охлаждения; мощность 400 л. с. (294,5 кВт) при 1650 об/мин, рабочий объем 46 920 см3.

ТРАНСМИССИЯ: многодисковый фрикцион сухого трения, четырехскоростная коробка передач, бортовые фрикционы, бортовые передачи, редукторы привода колесного хода.

ХОДОВАЯ ЧАСТЬ: четыре сдвоенных обрезиненных опорных катка на борт, направляющее колесо, ведущее колесо заднего расположения (зацепление гребневое); на колесном ходу — ведущий задний опорный каток, управляемый — передний; подвеска индивидуальная пружинная; в каждой гусенице 70 траков шириной 260 мм, шаг трака 167 мм.

СКОРОСТЬ МАКС., км/ч: на гусеницах — 53, на колесах — 73.

ЗАПАС ХОДА, км: на гусеницах — 375, на колесах — 500.

ПРЕОДОЛЕВАЕМЫЕ ПРЕПЯТСТВИЯ: угол подъема, град. — 42, ширина рва, м — 2,5, высота стенки, м — 0,55, глубина брода, м — 0,73.

СРЕДСТВА СВЯЗИ: радиостанция 71-ТК-1, переговорное устройство ТПУ-3.

Т-38

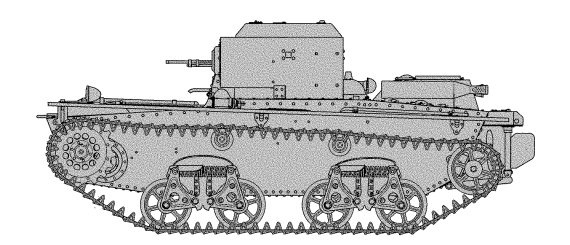

ТАКТИКО-ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ТАНКА Т-38

БОЕВАЯ МАССА, т: 3,3.

ЭКИПАЖ, чел.: 2.

ГАБАРИТНЫЕ РАЗМЕРЫ, мм: длина — 3780, ширина — 2330, высота — 1630, клиренс — 300.

ВООРУЖЕНИЕ: 1 пулемет ДТ обр. 1929 г. калибра 7,62 мм.

БОЕКОМПЛЕКТ: 1512 патронов.

БРОНИРОВАНИЕ, мм: лоб, борт, корма корпуса — 9, крыша — 6, днище — 4, башня — 9.

ДВИГАТЕЛЬ: ГАЗ-АА, 4-цилиндровый, карбюраторный, рядный, жидкостного охлаждения; мощность 40 л. с. (29,4 кВт) при 2200 об/мин, рабочий объем 3280 см3.

ТРАНСМИССИЯ: однодисковый главный фрикцион сухого трения, четырехскоростная коробка передач, карданный вал, главная передача, бортовые фрикционы, бортовые передачи, редуктор отбора мощности на гребной винт.

ХОДОВАЯ ЧАСТЬ: четыре обрезиненных опорных катка на борт, сблокированных попарно в две тележки, подвешенные на горизонтальных пружинных рессорах; два поддерживающих катка; направляющее колесо, ведущее колесо переднего расположения (зацепление цевочное); в каждой гусенице 86 траков шириной 200 мм, шаг трака 87 мм.

СКОРОСТЬ МАКС., км/ч: на суше — 40, на плаву — 6.

ЗАПАС ХОДА, км: 220.

ПРЕОДОЛЕВАЕМЫЕ ПРЕПЯТСТВИЯ: угол подъема, град. — 33, ширина рва, м — 1,6, высота стенки, м — 0,5.

СРЕДСТВА СВЯЗИ: отсутствуют.

Т-40

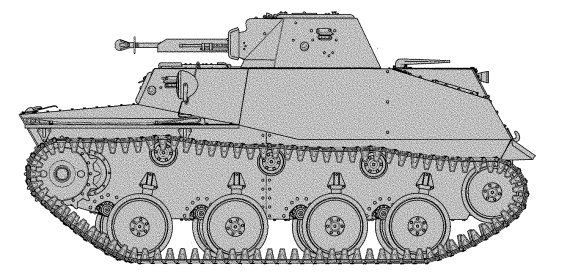

ТАКТИКО-ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ТАНКА Т-40

БОЕВАЯ МАССА, т: 5,5.

ЭКИПАЖ, чел.: 2.

ГАБАРИТНЫЕ РАЗМЕРЫ, мм: длина — 4110, ширина — 2330, высота — 1905, клиренс — 300.

ВООРУЖЕНИЕ: 1 пулемет ДШК обр. 1938 г. калибра 12,7 мм, 1 пулемет ДТ обр. 1929 г. калибра 7,62 мм.

БОЕКОМПЛЕКТ: патронов ДШК — 500, патронов ДТ — 2016.

ПРИБОРЫ ПРИЦЕЛИВАНИЯ: телескопический прицел ТМФП.

БРОНИРОВАНИЕ, мм: лоб, борт, корма корпуса — 13, крыша — 6, днище — 4. 6, башня — 10.

ДВИГАТЕЛЬ: ГАЗ-11, модель 202, 6-цилиндровый, карбюраторный, рядный, жидкостного охлаждения; мощность 85 л. с. (62,6 кВт) при 3600 об/мин, рабочий объем 3485 см3.

ТРАНСМИССИЯ: однодисковый главный фрикцион сухого трения, четырехскоростная коробка передач, главная передача, бортовые фрикционы, бортовые передачи, редуктор отбора мощности на гребной винт, карданный привод винта.
