ВООРУЖЕНИЕ: 1 пушка 20К обр. 1934 г. калибра 45 мм, 1 пулемет ДТ обр. 1929 г. калибра 7,62 мм.

БОЕКОМПЛЕКТ: 172 выстрела и 2394 патрона (на танках без радиостанции), 132 выстрела и 2394 патрона (на танках с радиостанцией).

ПРИБОРЫ ПРИЦЕЛИВАНИЯ: телескопический прицел ТОП обр. 1930 г., перископический панорамный прицел ПТ-1 обр. 1932 г.

БРОНИРОВАНИЕ, мм: лоб корпуса – 20, борт и корма – 13, крыша – 10, днище – 6, башня – 15.

ДВИГАТЕЛЬ: М-17Т, 12-цилиндровый, карбюраторный, V-образный, жидкостного охлаждения; мощность 400 л. с. (294,5 кВт) при 1650 об/мин, рабочий объем 46 920 см3.

ТРАНСМИССИЯ: многодисковый фрикцион сухого трения, четырехскоростная коробка передач, бортовые фрикционы, бортовые передачи, редукторы привода колесного хода.

ХОДОВАЯ ЧАСТЬ: четыре сдвоенных обрезиненных опорных катка на борт, направляющее колесо, ведущее колесо заднего расположения (зацепление гребневое); на колесном ходу – ведущий задний опорный каток, управляемый – передний; подвеска индивидуальная пружинная; в каждой гусенице 70 траков шириной 260 мм, шаг трака 167 мм.

СКОРОСТЬ МАКС., км/ч: на гусеницах – 53, на колесах – 73.

ЗАПАС ХОДА, км: на гусеницах – 375, на колесах – 500.

ПРЕОДОЛЕВАЕМЫЕ ПРЕПЯТСТВИЯ: угол подъема, град. – 42, ширина рва, м – 2,5, высота стенки, м – 0,55, глубина брода, м – 0,73.

СРЕДСТВА СВЯЗИ: радиостанция 71-ТК-1, переговорное устройство ТПУ-3.

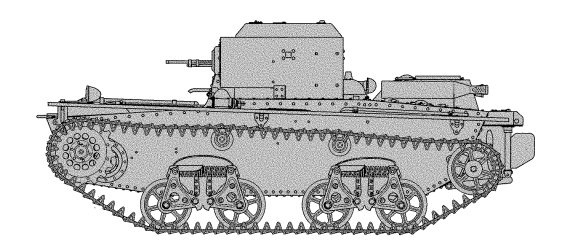

Т-38

ТАКТИКО-ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ТАНКА Т-38

БОЕВАЯ МАССА, т: 3,3.

ЭКИПАЖ, чел.: 2.

ГАБАРИТНЫЕ РАЗМЕРЫ, мм: длина – 3780, ширина – 2330, высота – 1630, клиренс – 300.

ВООРУЖЕНИЕ: 1 пулемет ДТ обр. 1929 г. калибра 7,62 мм.

БОЕКОМПЛЕКТ: 1512 патронов.

БРОНИРОВАНИЕ, мм: лоб, борт, корма корпуса – 9, крыша – 6, днище – 4, башня – 9.

ДВИГАТЕЛЬ: ГАЗ-АА, 4-цилиндровый, карбюраторный, рядный, жидкостного охлаждения; мощность 40 л. с. (29,4 кВт) при 2200 об/мин, рабочий объем 3280 см3.

ТРАНСМИССИЯ: однодисковый главный фрикцион сухого трения, четырехскоростная коробка передач, карданный вал, главная передача, бортовые фрикционы, бортовые передачи, редуктор отбора мощности на гребной винт.

ХОДОВАЯ ЧАСТЬ: четыре обрезиненных опорных катка на борт, сблокированных попарно в две тележки, подвешенные на горизонтальных пружинных рессорах; два поддерживающих катка; направляющее колесо, ведущее колесо переднего расположения (зацепление цевочное); в каждой гусенице 86 траков шириной 200 мм, шаг трака 87 мм.

СКОРОСТЬ МАКС., км/ч: на суше – 40, на плаву – 6.

ЗАПАС ХОДА, км: 220.

ПРЕОДОЛЕВАЕМЫЕ ПРЕПЯТСТВИЯ: угол подъема, град. – 33, ширина рва, м – 1,6, высота стенки, м – 0,5.

СРЕДСТВА СВЯЗИ: отсутствуют.

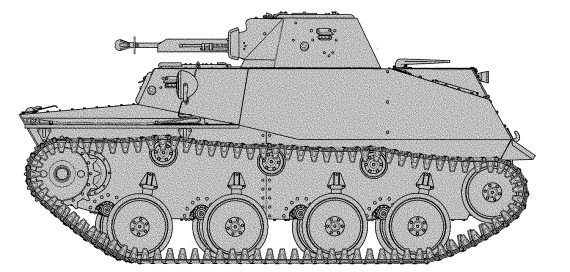

Т-40

ТАКТИКО-ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ТАНКА Т-40

БОЕВАЯ МАССА, т: 5,5.

ЭКИПАЖ, чел.: 2.

ГАБАРИТНЫЕ РАЗМЕРЫ, мм: длина – 4110, ширина – 2330, высота – 1905, клиренс – 300.

ВООРУЖЕНИЕ: 1 пулемет ДШК обр. 1938 г. калибра 12,7 мм, 1 пулемет ДТ обр. 1929 г. калибра 7,62 мм.

БОЕКОМПЛЕКТ: патронов ДШК – 500, патронов ДТ – 2016.

ПРИБОРЫ ПРИЦЕЛИВАНИЯ: телескопический прицел ТМФП.

БРОНИРОВАНИЕ, мм: лоб, борт, корма корпуса – 13, крыша – 6, днище – 4. . 6, башня – 10.

ДВИГАТЕЛЬ: ГАЗ-11, модель 202, 6-цилиндровый, карбюраторный, рядный, жидкостного охлаждения; мощность 85 л. с. (62,6 кВт) при 3600 об/мин, рабочий объем 3485 см3.

ТРАНСМИССИЯ: однодисковый главный фрикцион сухого трения, четырехскоростная коробка передач, главная передача, бортовые фрикционы, бортовые передачи, редуктор отбора мощности на гребной винт, карданный привод винта.

ХОДОВАЯ ЧАСТЬ: четыре опорных обрезиненных катка на борт, три поддерживающих катка, направляющее колесо, ведущее колесо переднего расположения со съемным зубчатым венцом (зацепление цевочное); подвеска индивидуальная торсионная; в каждой гусенице 87 траков шириной 260 мм, шаг трака 98 мм.

СКОРОСТЬ МАКС., км/ч: на суше – 50, на плаву – 6.

ЗАПАС ХОДА, км: 300.

ПРЕОДОЛЕВАЕМЫЕ ПРЕПЯТСТВИЯ: угол подъема, град. – 34, ширина рва, м – 1,7, высота стенки, м – 0,6.

СРЕДСТВА СВЯЗИ: радиостанция 71-ТК-3 (только на командирских танках).

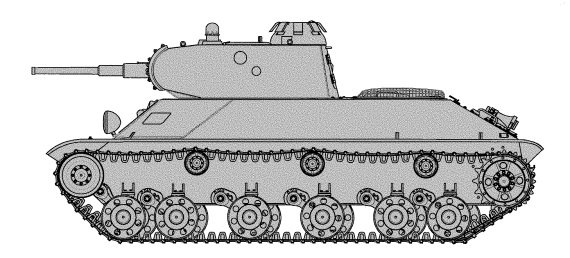

Т-50

ТАКТИКО-ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ТАНКА Т-50

БОЕВАЯ МАССА, т: 13,8.

ЭКИПАЖ, чел.: 4.

ГАБАРИТНЫЕ РАЗМЕРЫ, мм: длина – 5300, ширина – 2470, высота – 2165, клиренс – 350.

ВООРУЖЕНИЕ: 1 пушка 20К обр. 1934 г. калибра 45 мм, 2 пулемета ДТ обр. 1929 г. калибра 7,62 мм.

БОЕКОМПЛЕКТ: выстрелов – 150, патронов – 4032.

ПРИБОРЫ ПРИЦЕЛИВАНИЯ: телескопический прицел ТОС, перископический прицел ПТ-1.

БРОНИРОВАНИЕ, мм: лоб и борт корпуса – 37, корма – 25. .37, крыша и днище – 15, башня – 15. . 37.

ДВИГАТЕЛЬ: В-4, 6-цилиндровый, дизельный, рядный, жидкостного охлаждения; мощность 300 л. с. (220,8 кВт) при 2000 об/мин, рабочий объем 19 400 см3.

ТРАНСМИССИЯ: двухдисковый главный фрикцион сухого трения, четырехскоростная коробка передач, бортовые фрикционы, бортовые передачи; тормоза ленточные.

ХОДОВАЯ ЧАСТЬ: шесть необрезиненных опорных катков с внутренней амортизацией на борт, три поддерживающих катка, направляющее колесо, ведущее колесо кормового расположения со съемным зубчатым венцом (зацепление цевочное); подвеска индивидуальная торсионная; в каждой гусенице 92 трака шириной 300 мм, шаг трака 115 мм.

СКОРОСТЬ МАКС., км/ч: 52.

ЗАПАС ХОДА, км: 344.

ПРЕОДОЛЕВАЕМЫЕ ПРЕПЯТСТВИЯ: угол подъема, град. – 45, ширина рва, м – 2,2, высота стенки, м – 0,7, глубина брода, м – 1,1.

СРЕДСТВА СВЯЗИ: радиостанция КРСТБ, переговорное устройство ТПУ-3.

Т-60

ТАКТИКО-ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ТАНКА Т-60
