Если же допустить, что блоки перед укладкой подгонялись друг к другу, то процесс их обработки сильно упрощался. Значит, метод подготовки камней к обработке заключался в следующем: блоки укладывались в линию так, как описано выше, на конце каждого из них вырубались ровные поверхности, часто ниже двух отметок по вертикали (рис. 46), затем эти поверхности шлифовались и делались как можно более параллельными. Потом эти ровные поверхности стыковались и обтесывалась лицевая сторона всей линии блоков – так появилась одна длинная плоская поверхность, на которую потом укладывался новый слой кладки. Если это объяснение верное, то надо определить, каким образом плотно стыковались крупные блоки. Если они лежали на салазках без полозьев, то такая стыковка была невозможной, хотя салазки не самое удобное средство для того, чтобы слегка перемещать блоки. Идеальным приспособлением для этого была качалка (фото 23), поскольку она позволяла наклонять камень вперед и назад, а также поворачивать и поднимать его, как было описано выше, с помощью крупных клиньев, которые подкладывались под полозья. Поскольку нижняя поверхность качалки на древних моделях слегка уплощена, на ней можно было и перетаскивать блоки, хотя салазки приспособлены для этого гораздо лучше.

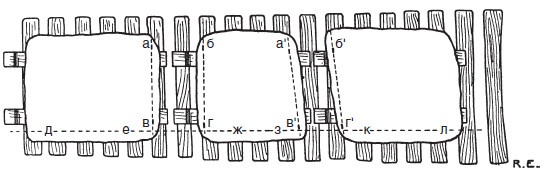

Рис. 46. Блоки, уложенные в линию на своих салазках для обтесывания. Эта схема показывает, что плоскости между соседними блоками вполне можно было сделать параллельными

На иллюстрациях (фото 31, 32)^[26] была сделана попытка представить процесс обработки блоков в виде моделей. Камни, уложенные на качалки, выравниваются в линию, качалки стоят на лежнях поверх кучи щебня. Между каждой парой блоков были обтесаны приблизительно параллельные, но идеально гладкие поверхности^[27], и блоки были подогнаны друг к другу. Затем их верхние части (фото 32), были выровнены, образовав ложе для следующего слоя кладки. Альтернативный метод заключается в создании ровной лицевой поверхности всей линии блоков. На практике это, вероятно, была бы вертикальная плоскость.

Далее будет отмечено, что в том случае, когда блоки кладутся на плоское ложе, точность их подгонки будет зависеть от той тщательности, с которой их обтесанные поверхности будут пригнаны друг к другу. На практике, как только начальник бригады рабочих убеждался, что блоки соприкасаются очень плотно, качалку, вероятно, частично засыпали, чтобы она не двигалась.

Описанный метод можно применить, теоретически, к любому числу блоков, ибо, если плоскости каждой пары после обтесывания становились практически параллельными, небольшие погрешности можно было исправить, сдвигая блоки вертикально и горизонтально^[28]. Однако другие соображения показывают, что одновременно можно обтесать лишь ограниченное число блоков.

Что касается гигантских блоков, из которых, к примеру, сложена гранитная облицовка Третьей пирамиды в Гизе (фото 27) и известняковая облицовка пирамиды Униса в Саккаре (рис. 111), то вряд ли можно было создать качалку, способную выдержать их вес. Однако отмечалось, что их подгонка на салазках вполне возможна, хотя и занимает гораздо больше времени.

В Древнем царстве применялись обе кладки – и «тип А», и «тип Б» (рис. 44 и 45), но позже стали использовать почти исключительно кладку «типа Б». Временами в одной стене встречаются оба типа кладки. Если рассмотреть остатки стены заупокойного храма пирамиды Униса (фото 33), то можно заметить, что углы АБВ и ГВЕ прямые, хотя плоскости боковых швов косые. В следующем стыке слева от самого первого слоя кладки, который на фотографии не виден, плоскость бокового шва является косой во всех отношениях. Однако, насколько автору известно, сочетание различных швов в одной стене встречается очень редко.

Преимущество кладки «типа А», в которой поверхность блоков, уложенных в один ряд, выравнивалась (или делалась плоской) и в которой блоки укладывались в перевернутом положении (по отношению к тому, в котором они обтесывались), заключалось в том, что другая линия блоков, например блоки внешних рядов кладки в пирамидах, могла, при необходимости, обтесываться одновременно с первой и тут же к ней подгоняться. Изучив блоки внешних рядов кладки северной грани Великой пирамиды, мы увидим, что они хорошо пригнаны к облицовочным камням (рис. 47), хотя и не так идеально, как блоки облицовки друг к другу.

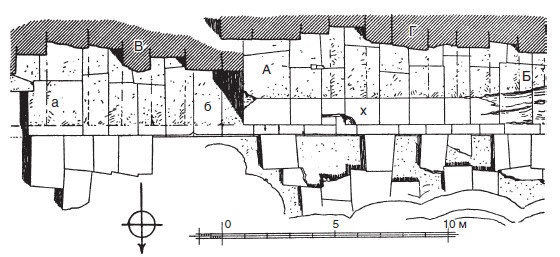

Рис. 47. План участка северной грани Великой пирамиды. АБ – блоки облицовки; В – блоки внешнего ряда кладки, поддерживающие первый слой облицовки (они также видны позади АБ); Г – остатки блоков следующего внешнего ряда кладки; аб – блоки вымостки, на которые укладывалась облицовка пирамиды

Следует также отметить, что боковые швы располагаются почти вертикально, хотя по отношению к вертикальной плоскости, проходящей через пирамиду, они являются косыми. Более того, каждый блок внешних рядов кладки в целом располагается строго позади блока облицовки, что не могло произойти случайно. Такое расположение блоков позволяет нам предположить, что описанным нами способом выравнивались не только облицовочные камни, но и соответствующие им блоки внешних рядов кладки и что параллельные вертикальные плоскости вырубались также между облицовочными блоками и блоками внешних рядов кладки, а также между блоками последующих рядов. После того как серия блоков была обтесана, их пригоняли друг к другу, чтобы обработать верхнюю часть кладки (фото 32). Часто, должно быть, оказывалось, что блок прокладки не располагается строго за своим блоком облицовки. Поэтому приходилось отсекать концы того или другого, а уж затем соединять их. Такие отсеченные концы встречаются довольно часто – они отрубались довольно грубо. Положение блоков внешних рядов кладки (а соответственно, вероятно, и блоков облицовки) отмечалось зарубками на плоской поверхности кладки, на которую они потом укладывались. Эти зарубки делались, скорее всего, до укладки нового слоя, чтобы боковые швы нового слоя не совпадали со швами предыдущего.

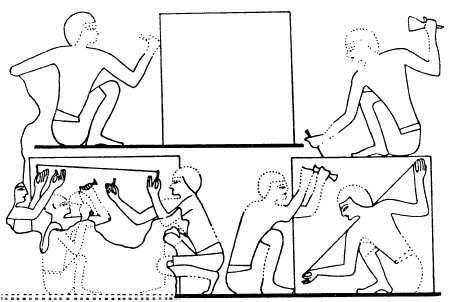

Рис. 48. Древнее изображение обработки каменных блоков. Слева трое рабочих определяют с помощью «визирки», сколько требуется стесать камня с поверхности блока, справа изображен завершающий этап шлифовки блока – рабочие проверяют с помощью натянутой веревки гладкость поверхности блока
