Тяжёлый танк «Пантера». Первая полная энциклопедия - Максим Коломиец

В феврале 1943 года, ещё в самом начале выпуска танков «Пантера» Ausf.D, было принято решение об изменении конструкции командирской башенки. Предполагалось её изготавливать литой, при этом увеличить толщину брони до 100 мм и вместо смотровых приборов устанавливать перископы. Чертежи новой башенки планировалось предоставить компаниям, вовлечённым в производство танка, к 27 февраля 1943 года. Однако сильно затянувшееся освоение в производстве модели Ausf.D, большое количество недостатков новой машины и необходимость скорейшего их устранения отодвинули на задний план внедрение новой командирской башенки. Тем не менее уже летом 1943 года было принято решение — начиная с серийной «Пантеры» № 851 устанавливать на них изменённую башню — без люка в левом борту, с командирской башенкой новой конструкции, монокулярным прицелом и некоторыми другими доработками. Кроме того, опыт первых боёв показал необходимость монтажа пулемёта в лобовом листе корпуса в шаровой установке. Эта модификация (с изменённой башней и шаровой установкой в лобовом листе) получила обозначение «Пантера» Ausf.А.

Общий вид башни «Пантеры» Ausf.А с новой (по сравнению с модификацией Ausf.D) командирской башенкой (ВШ).

К производству таких машин первой приступила фирма MNH, сдавшая в августе 1943 года три первых «Пантеры» Ausf.А, в сентябре к ней присоединились MAN, Daimler-Benz и DEMAG (последнюю подключили к программе по «Пантере» вместо фирмы Henschel, которая в сентябре 1943 года прекратила производство этих танков).

Как уже говорилось, «Пантера» Ausf.А отличалась от Ausf.D прежде всего доработанной конструкцией башни. Так, на Ausf.А монтировалась командирская башенка новой конструкции — она отливалась в виде одной, довольно массивной, броневой детали. Башенка имела семь отверстий для установки перископов, которые сверху защищались п-образными броневыми козырьками. Для посадки экипажа имелся выпуклый люк, который при открытии сдвигался в сторону. Внутри командирской башенки устанавливалась шкала азимутального указателя (для ускорения наводки орудия на цель), имевшая деления, подобные часовому циферблату от 1 до 12. Шкала вращалась вместе с башней. Аналогичная шкала (с делениями от 1 до 12) монтировалась слева от наводчика, что позволяло более оперативно наводить орудие на цель.

Подлежал замене и прицел — вместо бинокулярного TZF 12, стоявшего на модели Ausf.D, предполагалось использовать монокулярный TZF 12а. Это повлекло за собой уменьшение угла вертикальной наводки орудия до +18 градусов (против 20 на Ausf.D).

Кроме того, на «Пантере» Ausf.А установили новый гидравлический привод поворота башни Böhringer Sturm L4S с переменной скоростью, заменивший односкоростную систему, использовавшуюся на модели Ausf.D. Также была модернизирована система продувки ствола воздухом после выстрела.

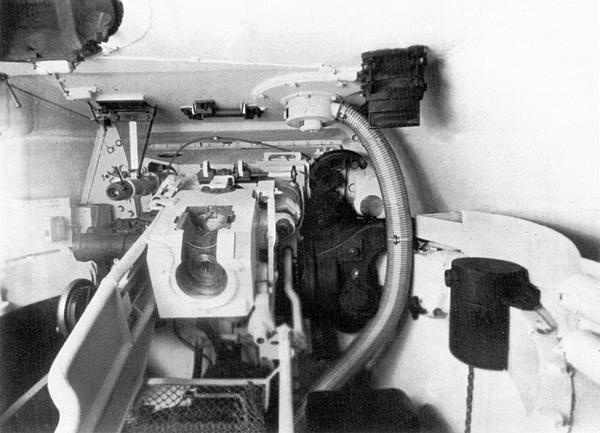

Вид изнутри на установку 75-мм пушки в башне танка «Пантера» Ausf.А. Справа видна трубка вентилятора для отведения пороховых газов из гильзосборника (ЯМ).

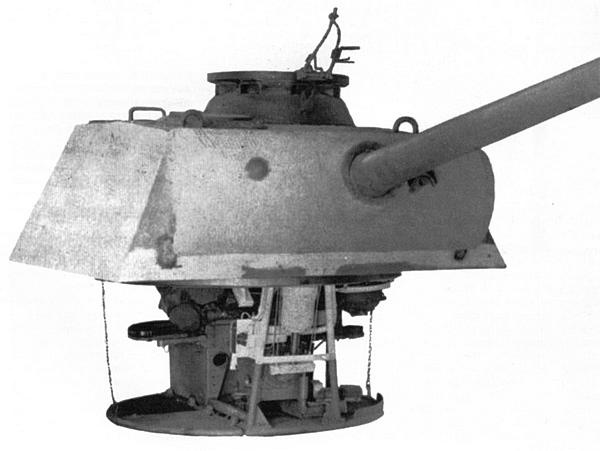

Общий вид на нижнюю часть башни танка «Пантера» Ausf.А. Справа сверху виден насос для отведения пороховых газов (ЯМ).

Для улучшения наблюдения за полем боя в крыше башни у правого борта появился перископ для заряжающего, закрытый броневым п-образным кожухом. Также, помимо большого люка в левом борту башни, подлежали ликвидации люки-пробки для стрельбы из личного оружия в бортовых и кормовом листе. Вместо них в крыше устанавливалось Nähverteidigungswaffe (оружие ближнего боя) — с его помощью можно было выстреливать 90-мм «прыгающие» мины, которые, взрываясь над танком, поражали находившуюся в мёртвой зоне «Пантеры» пехоту противника. Однако из-за недостатка Nähverteidigungswaffe их стали устанавливаться на «пантеры» лишь с марта 1944 года, да и то не на все машины сразу. Из-за этого на многих танках модификации Ausf.A, собранных в феврале и марте и имевших в крыше башни отверстие для установки оружия ближнего боя, приходилось закрывать его круглой броневой пластиной, закреплённой четырьмя болтами.
