Рис. 16. Фасад и вид сбоку молельни, изображенные на папирусе. XVIII династия. Из Гураба

Египтяне могли нарисовать здание в различных проекциях, то есть изобразить его, например, сбоку или сзади, но в качестве доказательств до нас дошел всего один такой пример (рис. 16), который хранится теперь в Университетском колледже в Лондоне. По-видимому, он был найден в Гурабе и датируется, вероятно, эпохой XVIII династии. На нем, скорее всего, изображены фасад и вид сбоку молельни; причем план был выполнен черными чернилами на куске папируса, расчерченного красным на квадраты. Нам известны планы гробниц и поместий, на которых мы часто видим дверные проемы, пилоны, алтари и так далее, изображенные в том же стиле, в каком в Средние века в Европе рисовали географические карты. Кое-где египтяне указывали на своих планах размеры, но в совершенно недостаточном количестве. Их стиль строительства в древности был более традиционным, чем сейчас, и чем более традиционным было сооружение, тем меньше была необходимость вдаваться в подробности. Однако большинство египетских планов дает четкое представление о том, какое здание должно было быть построено.

Хотя до нас дошел только один пример использования листов, разделенных на квадраты, в качестве основы для архитектурных чертежей (рис. 16), это, вероятно, было обычным явлением, поскольку изображения почти всех рельефов на стенах гробниц и храмов наносились сначала на разграфленную поверхность. Метод деления этих поверхностей на квадраты применялся для того, чтобы отметить равные отрезки по краям той площади, на которой планировалось создать рельеф или рисунок. К поверхности стены прикладывалась веревка, смоченная красной охрой или сажей. Египтяне, по-видимому, довольно редко использовали для разметки «линейку» или кисточки из тростника, да и поверхности, на которые они наносили сетку, не были приспособлены для этого. Иногда веревки, с помощью которых производилось линование, наматывались на тростниковые кисточки, использовавшиеся для нанесения красок на рисунки (фото 63).

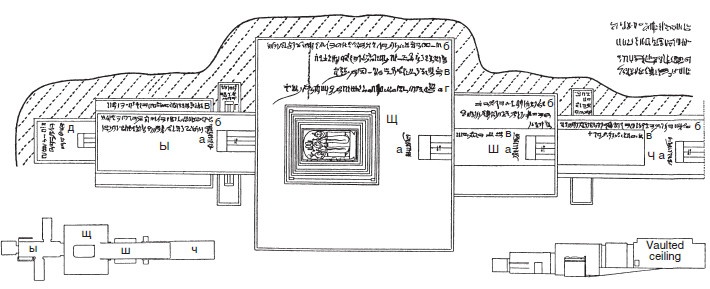

Рис. 17. Древний план гробницы Рамсеса IV на папирусе

Одним из самых интересных планов, на котором указаны размеры, является план гробницы Рамсеса IV на папирусе, хранящемся в Турине (рис. 17). Этот план подробно описан Аланом Гардинером и Говардом Картером в «Журнале египетской археологии», том IV. На плане дверные проемы показаны в фасадной проекции. Подписи, сделанные иератическим письмом, называют разные части гробницы, а также их размеры в локтях, ладонях и пальцах. Размеры плана 86 х 24 см. Гора, в которой должна была быть высечена гробница, изображена в виде коричневой поверхности с чередующимися рядами красных и белых точек, напоминающими то, что мы теперь называем штриховкой. Вполне возможно, что линия, шедшая в нижней части плана, повторяла очертания верхней, однако, скорее всего, она была горизонтальной и обозначала основание горы. Эта гора, как и двери, показана в профиль, хотя план гробницы представляет собой вид сверху. На этом плане, с современной точки зрения, размеры даны безо всякой системы – например, не указана ширина дверных проемов. Стены обозначены двумя параллельными линиями, расположенными близко друг от друга. Очень интересной частью гробницы является камера Щ, где вокруг саркофага показаны пять стен, которые представляют собой не что иное, как «гнездо» ковчегов, аналогичных тем, что были найдены в гробнице Тутанхамона. Внутри стен внешнего ковчега расположено нечто опирающееся на четыре угловых столба и обозначенное одной линией, а не двумя, как стены. Скорее всего, это покров над всеми внутренними ковчегами. Мы приводим здесь перевод иератических надписей на плане (сделанный доктором Гардинером).

КАМЕРА Ч:

а. Ее дверь заперта^[17].

б. Четвертый коридор имеет длину 25 локтей, ширину – 6 локтей, высоту – 9 локтей 4 ладони; контуры были начерчены, высечены, заполнены красками и закончены.

в. Наклонная плоскость в 20 локтей; ширина ее 5 локтей 1 ладонь.

г. Эта камера длиной 2 локтя, ширина – 1 локоть 2 ладони, высота – 1 локоть 2 ладони.

КАМЕРА Ш:

а. Ее дверь заперта.

б. Зал ожидания длиной 9 локтей, шириной 8 локтей, высотой 8 локтей; контуры были начерчены, высечены, заполнены красками и закончены.

в. Конец наклонной плоскости, ведущей к саркофагу, длиной 3 локтя. (Эта надпись сделана в другом месте, чтобы можно было изобразить дверь.)

КАМЕРА Щ:

а. Ее дверь заперта.

б. Дом золота, где ОН^[18] покоится, длиной 16 локтей, шириной 16 локтей, высотой 10 локтей; контуры начерчены, высечены, заполнены красками и закончены, были снабжены вещами Его Величества по обе стороны, вместе с Божественной Эннеадой, которая в Дуате (загробный мир).

в. Общая длина, начиная с первого коридора до Дома золота, – 136 локтей 2 ладони.

г. Начиная от Дома золота до Внутренней Сокровищницы – 24 локтя 3 ладони. Всего – 160 локтей 5 ладоней.

КАМЕРА Ы:

а. Ее дверь заперта.

б. Коридор места для шабти – 14 локтей 3 ладони, ширина – 5 локтей, высота – 6 локтей 3 ладони 2 пальца; контуры были начерчены, высечены, заполнены красками и закончены. И юг ее тоже.

в. Место упокоения богов – 4 локтя 4 ладони, высота – 1 локоть 5 ладоней, глубина – 1 локоть 3 ладони 2 пальца.

г. Сокровищница слева – 10 локтей, ширина – 3 локтя, высота – 3 локтя 3 ладони.

д. Внутренняя Сокровищница – 10 локтей, ширина 3 локтя 3 ладони, высота – 4 локтя.

Размеры, приведенные в этом папирусе, в основном совпадают с реальными размерами гробницы Рамсеса IV. Некоторые из них выдержаны очень точно, другие немного отличаются, но причиной этого, вероятно, являются изменения, внесенные в первоначальный план, а не ошибки строителей. На рисунке реальный план и разрез гробницы Рамсеса IV даны для сравнения с ее древним планом. На обратной стороне папируса приводятся размеры царской гробницы, но они сильно отличаются от размеров гробницы Рамсеса IV. Скорее всего, эти цифры относятся к гробнице какого-то другого фараона.

План другой гробницы, вероятнее всего фараона Рамсеса IX в Фивах, нарисованный на куске известняка, был найден в Долине царей в Фивах (фото 14). Длина его – 83 см. Линии нанесены красным цветом, а пространство между ними выкрашено в белый цвет. Косяки и перемычки дверей изображены желтым. Этот план не следует рассматривать как первоначальный чертеж гробницы, выполненный архитектором, а скорее как набросок для рабочих.
