С защитными шторками. Рекомендуются для монтажа в квартирах, где есть маленькие дети. Отверстия таких розеток защищены специальными защитными шторками, открывающимися только при одновременном введении пары металлических контактных штырьков вилки в розетку. Вставить в такую розетку гвоздь или палец ребенок не сможет.

С выталкивателем вилки. В уголке розетки есть кнопка, при нажатии на которую срабатывает «катапульта» и вилка выталкивается из розетки без всяких усилий со стороны. Вынуть вилку из розетки с «катапультой» можно, даже не касаясь ее. Такая конструкция значительно повышает срок эксплуатации изделия.

С заземлением. Розетка без заземления (большинство розеток в типовых домах именно такие) имеет корпус из изоляционного материала с двумя отверстиями. С обратной стороны к ней присоединяются два контакта электропроводки. Розетка с заземлением предназначена для 3-контактной проводки. При включении вилки в розетку первыми соприкасаются друг с другом именно заземляющие контакты, а уже потом те, что проводят ток. Почти все импортные розетки имеют третий заземляющий контакт. На сегодняшний день по нормам электробезопасности к установке в квартирах рекомендуются только розетки с заземлением.

Для установки на улице. Обычно используются для подключения садовых инструментов, например, газонокосилки. Такие розетки крепят, как правило, на внешней стороне дома, гаража или подсобной постройки. Розетка для установки на улице должна работать, несмотря на перепады температуры, дождь или снег. Поэтому следует выбирать розетку с высокой степенью защиты (IP55) и с защитной крышкой.

Для помещений с повышенной влажностью. Для установки розетки в ванной комнате, душевой или санузле подходят розетки с маркировкой IP44. Внутри таких розеток находятся дополнительные резиновые прокладки. Правда, обычная розетка с защитой от влаги подойдет только для пользования не очень мощными электроприборами (например, электробритвой, феном). Для более мощных электроприборов (например, стиральной машины) потребуется дополнительно монтаж УЗ О.

Кроме силовых розеток (с защитными шторками, с выталкивателем, с заземлением, с крышкой) существуют и слаботочные розетки. К ним относятся: антенные, спутниковые, телефонные, компьютерные и аудиорозетки.

УЗО (устройство защитного отключения). Мощные бытовые приборы (стиральная машина и т. п.) требуют использования устройств защитного отключения (УЗО), реагирующих на дифференциальный ток утечки, не превышающий 30 мА. УЗО может быть как отдельным прибором, так и частью розетки.

Розетки с защитным отключением. К ним относятся розетки со встроенным УЗО (монтируются на место существующей розетки) или с отдельным навесным УЗО (втыкается в имеющуюся розетку).

Плюсы:

– в отличие от отдельного УЗО избавляют от необходимости менять в домах старой застройки электропроводку в ванной.

Минусы:

– изделия со встроенным УЗО примерно в 3 раза дороже, чем УЗО, устанавливаемые на распределительный щит.

Отдельное УЗО. Монтируется в распределительном шкафу квартиры. Вариантов установки несколько.

Одно УЗО на все жилище. Устройство ставят после вводного автомата, защищая всю квартиру, в том числе и ванную комнату. В этом случае обычно используют УЗО на ток утечки 30 мА.

Плюсы:

– более низкий уровень затрат;

– для установки одного УЗО место в шкафу найдется всегда.

Минусы:

– трудно определить, на какой из существующих линий произошла утечка тока;

– при срабатывании устройства вся квартира остается без электричества.

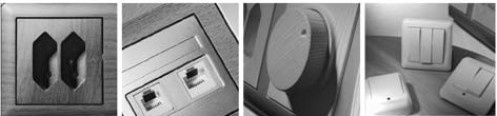

Рис. 8. Электрические розетки и выключатели

Одно общее УЗО плюс дополнительные на каждую линию.

Общее УЗО рассчитано на ток утечки 30 мА, дополнительные – на ток утечки 10 мА. В частности, их можно поставить на линии, питающие стиральную машину, джакузи и особенно на «теплые полы».

Плюсы:

– позволяет отключать при утечке только ту линию, в которой возникла утечка, и не оставляет всю квартиру без электричества.

Минусы:

– увеличение затрат на оборудование;

– необходимость выделения соответствующего места в шкафу для его установки.
