Чаще всего при построении рукавов возникают вопросы при ОР более 36 см, то есть на полную руку. Рассмотрим особенности такого построения. Обхват руки в нашем случае будет 54 см. Если ваша модель с ОБ менее 54 см, значит, построить рукав МОЖНО. Если вы встретите клиента с ОБ более 54 см, то мы с удовольствием рассмотрим ваш пример.

Мерки и прибавки:

ДСТ = 39,5

ДС = 42,5

ДПЛ = 49

ВГ = 14

ЦГ = 12

ШС = 20,5

ШГ = 30

ШПР = 16 + 3 = 19

ШПЛ = 12,5

ДПГ – ДПБ = 5

ШК = 20

ОР = 54

Расчеты:

К = 3

ГПР = расч. + 4К = 15 + 12 = 27, 4К берется, так как рука большой полноты.

ШГРЛ = 7,8

Построим основу спинки и полочки.

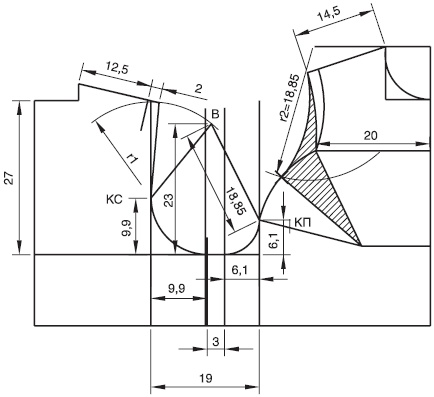

Чертеж «Критичный рукав» (рис. 1)

Критичный рукав. Рис. 1

К ширине проймы берем прибавку 3 см. 16 + 3 = 19 см. Но лекальные линии вычертим таким образом, как при ширине проймы 16 см. Часть проймы, относящаяся к полочке, составит 6,1 см, часть, относящаяся к спинке, – 9,9 см.

Ширину плеча спинки увеличим на 2 см. Приведем в соответствие также плечо полочки. Итоговая ширина плеча 14,5 см. Линии проймы спинки и полочки, скорректированные с учетом ширины плеча.

Определяем возможный допуск положения верхней точки рукава. Левая вертикаль допуска является серединой проймы, 9,5 см, а правая – боковым швом, 6,1 см.

Основа спинки и полочки построена. Как мы видим, полочка оказывается намного выше спинки по чертежу, что обусловлено большой выпуклостью груди на фигуре.

Поэтому вытачку на спинке не закрываем. Ножку циркуля ставим в контрольную точку спинки КС, раствором до конца плеча спинки проводим дугу вправо, r1.

Построение на критичной фигуре производим «от обратного». А именно: выбираем точку на дуге 1 в интервале допустимого (в «коридоре»). Желательно выбирать наиболее высокую точку, для обеспечения высокого оката рукава. Выбранная точка В. Соединяем точку В с контрольной точкой полочки КП и измеряем полученный отрезок. В данном случае он равен 18,85 см. Это будет r2. Ножку циркуля поставить в конец плечевого шва полочки и радиусом r2 сделать засечку на дугу полочки, описывающую вытачку. Полученную точку соединить с концом плеча полочки лекальной линией, получая новый вид проймы полочки. Заштрихованная часть добавляется к полочке в виде вынужденной свободы. Оставшаяся часть вытачки застрачивается.

В данном случае, поскольку высота оката небольшая, опускать вниз точку на 1 см не будем.

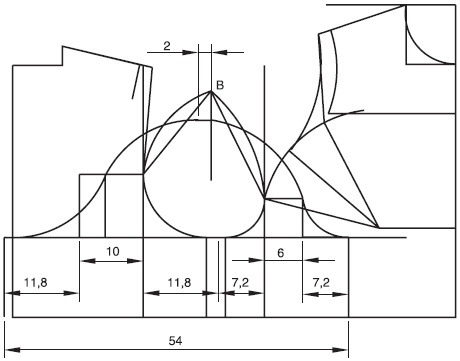

Чертеж «Критичный рукав» (рис. 2)

Критичный рукав. Рис. 2
