Электрические лобзики выпускают двух видов – стационарный и ручной. Первый имеет рабочий стол, на котором монтируется устройство пиления с качающейся рамой и закрепленной в ней пилкой. Такое устройство ограничивает длину распила. Ручной в момент работы удерживается в руке, пропиливая заготовку любого размера.

В распиливании прямолинейных и радиусных линий удобна и ленточная пила. Приобретите – не пожалеете.

Рекомендую использовать шлиф-машину с движущейся лентой абразивной шкурки. Очень удобно полировать плоские поверхности.

Бормашина

Применение бормашины в работе с деревом значительно упростит и расширит приемы обработки. Впервые использовал медицинскую технику для создания форм из особо твердых пород дерева Степан Эрьзя в 1930 году. На основе зубоврачебной бормашины он сконструировал мощную установку для фрез с диаметром до 30 мм, что дало возможность создания новой неповторимой пластики в скульптурах из дерева. На этом удивительном инструменте хочется остановиться особо. Гибкий вал-рукав позволяет более маневренно действовать фрезой, закрепленной в наконечнике, и тем самым помогает создавать объемный образ, завершать обработку поверхности, скрывать или выявлять текстуру породы. С помощью бормашины удобно затачивать, выбирать емкость, гравировать, сверлить, полировать – всего не перечислишь. Благодаря шаровидным фрезам между деталями не образуется углов, детали незаметно переходят одна в другую, благодаря чему достигается целостность, текучесть формы.

Когда вам встретятся произведения С. Эрьзи, вглядитесь внимательнее, как мягко создает фреза объем. Это придает скульптуре душевное тепло и даже чувственность. Те, кому посчастливилось бывать в Саранском музее Эрьзи, имели возможность убедиться в справедливости сказанного. Не отрицаю, мастерство выдающегося художника велико, но бормашина во многом помогла ему преодолеть не поддающийся стамескам материал (крепчайшие свилеватые кряжи кебрачо) и создать удивительную, живую пластику.

Итак, у бормашины два основных свойства, отличающие ее от других режущих инструментов. Это способность преодолевать древесину любой твердости, во-первых, и достаточная техническая оснащенность для создания текучей пластики – во-вторых. Не следует забывать и преимущества наконечника. Его удлиненная узкая форма, вращающаяся фреза и гибкий вал позволяют обрабатывать труднодоступные места. Приобретая или намереваясь сконструировать бормашину, учтите ее функциональное назначение.

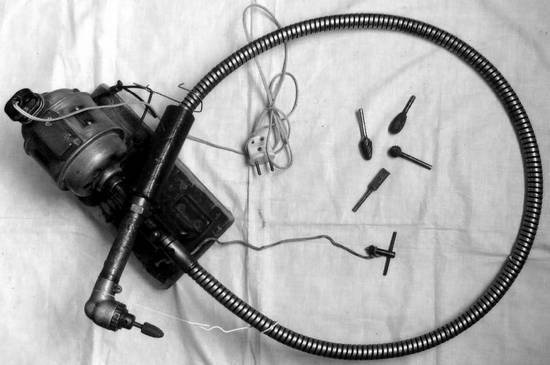

Фото 23. Бормашина С. Эрьзи. Аргентина, 1930

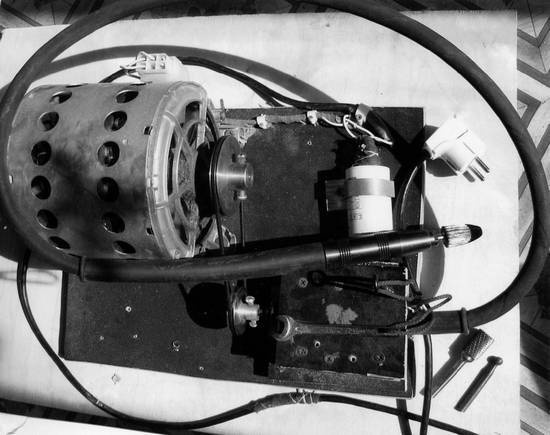

Фото 24. Бормашина-самоделка с приводным ремнем (пасик) И. Базыкина

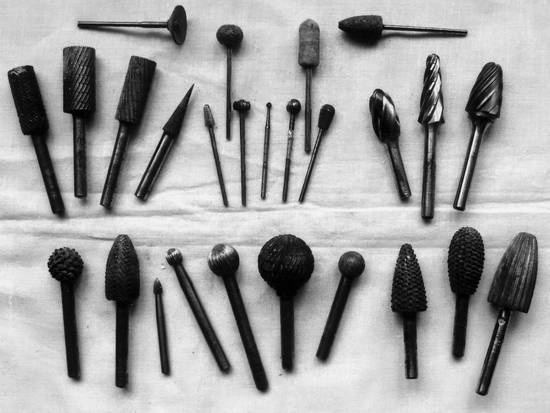

Фото 25. Бор-фрезы

Для изготовления миниатюрных работ, ювелирных изделий, при зачистке и шлифовании небольших деталей потребуется бормашина с мелкими (до 10 мм в диаметре) фрезами, абразивными кругами с хвостовиком толщиной 2,3 мм. К ним выпускаются прямой и угловой технические наконечники с цанговым зажимом, а также гибкий вал-рукав с толщиной вращающегося тросика 3 мм. Мощность двигателя достаточна 90 Вт, скорость вращения от 5 до 15 тыс. об/мин.

Для более крупных работ, при выборке больших объемов, зачистке и шлифовании значительных площадей применяют фрезы, шарошки овального, цилиндрического, конусного профиля с разнообразной, вплоть до рашпильной, насечкой. Диаметр их от 6 до 30 мм с хвостовиком 6 мм. Зажимают фрезу в цанговый наконечник, спрятанный в металлическом кожухе-ручке. Иногда применяют кулачковый патрон, что, однако, неудобно. При вращении он может задевать и портить заготовку, а режущая часть фрезы, далеко расположенная от руки, осложняет выполнение точных работ. Оптимальная толщина тросика гибкого вала 4–6 мм, длина 1 м, мощность электродвигателя 150–400 Вт, скорость вращения 5–15 и более тыс. об/мин. Для большей сохранности гибкого вала желательна ременная передача. Тому, кто пожелает использовать, предлагаю конструкцию разработанного мной наконечника (рис. 3.20). Он прошел многолетние испытания, получил положительную оценку, несложен в устройстве, эксплуатации и смазке. Вал вращается на двух подшипниках, один из которых, ближний к фрезе, игольчатый, выдерживает большие нагрузки боковых усилий.

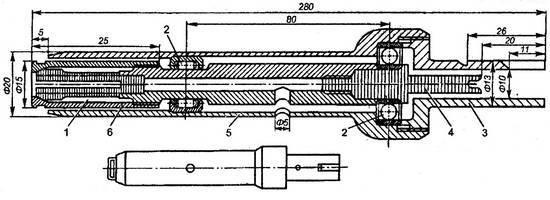

Рис. 3.20. Схема разработанного автором наконечника бормашины: 1 – цанга; 2 – подшипник; 3 – крышка; 4 – хвостовик; 5 – корпус; 6 – наконечник

Цанговый зажим выходит из кожуха на 5 мм для затягивания. Общая длина 150 мм, что позволяет обрабатывать узкие, глубокие объемы. Диаметр кожуха у цанги 20 мм, с помощью переходника он соединяется с медицинским или техническим гибким валом.

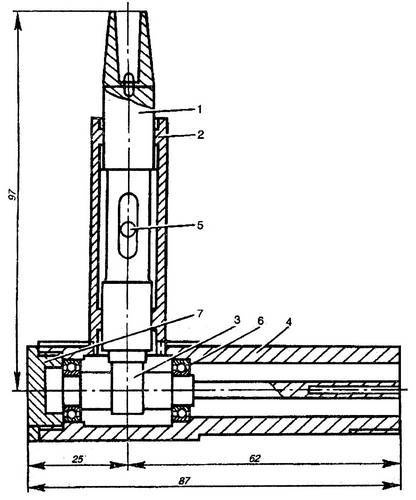

Рис. 3.21. Схема наконечника-вибродолота: 1 – шток; 2 – цилиндр; 3 – вал; 4 – корпус; 5 – штифт; 6 – подшипник; 7 – стопорная гайка

Получил распространение удобный в обращении наконечник с вибрационным устройством, по принципу действия напоминающий отбойный молоток, – вибродолото. Техническое оснащение дает возможность преобразовать вращательное движение двигателя в возвратно-поступательное. Сменные стамески различных профилей со стандартным хвостовиком позволяют обрабатывать древесину, облегчая и ускоряя труд. Предлагаю рисунок коленного наконечника, который при желании можно усовершенствовать (рис. 3.21).

Фото 26. Резьба фрезером фона рельефа

Работающих с бормашиной хочу предостеречь: вращающаяся фреза опасна! По этой причине, работая за столом, верстаком, не прислоняйте ее к своей одежде, не подстилайте на стол тряпичное покрытие для сбора пыли. Сорвавшись, фреза может закрутить материю. Опасно работать и с фрезой, головка которой меньшего диаметра, чем ее хвостовик. Врезаясь в создаваемое отверстие, она может резко застопориться расширяющимся хвостовиком. Это способно привести к поломке гибкого вала рукава и даже травме. Применять пылесборник обязательно!
