Внимание!

В деревянных домах стяжку пола не делают.

Теплоизоляция

Итак, пол ровный, в чем мы убедились с помощью уровня и визуального наблюдения. Теперь нужно уложить следующий слой — теплоизоляцию. Он не позволяет теплу уходить в подвал или на нижний этаж. Для этого на готовую стяжку уложите слой специального теплоизолирующего материала. Водяные полы требуют для этого пенопластовые плиты со слоем фольги.

Толщина слоя теплоизоляции может составлять 3 см. если под вами помещение с отоплением, и 5 см — если под вами подвал.

Укладка и подключение труб

Самая важная ступень монтажа теплого пола — укладка отопительных труб.

Устраивая водяной пол. укладывают специальные гибкие отопительные трубы диаметром 20 мм на расстоянии 15–20 мм. На 1 кв. м помещения приходится около 8–9 погонных метров труб.

В небольших помещениях шаг укладки рекомендуется сократить. В маленьких комнатах площадью 6–7 кв. м нужно укладывать трубы на расстоянии 15 мм. в еще меньших — до 10 мм.

В случае если теплый пол используется для отопления загородного дома, а не подогрева, можно укладывать трубы на таком же расстоянии.

Укладка теплого пола может осуществляться несколькими способами. Наиболее часто применяют спиральную («ракушка») и параллельную укладку («змейка»). Вторую рекомендуется применять в случае небольшого перепада температуры на входе и выходе.

Если теплый пол выполняется до монтажа перегородок, то в проекте учтите, что контур теплого пола не должен выходить за границы комнаты, то есть для каждого помещения должен быть свой теплый пол. Трубы нужно крепить при помощи специальных якорей в виде буквы U. по краям помещения располагается демпферная лента, позволяющая предотвратить разрушение стен.

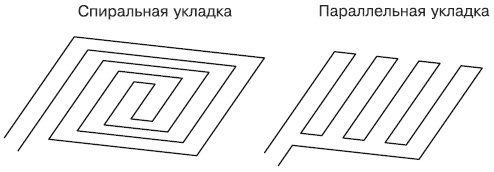

Спиральная и параллельная укладка — способы распределения тепла

Подсоединить трубы можно и к системе горячего водоснабжения, и к системе отопления. Но максимальная температура нагрева воды не должна быть больше 42 °C. Исходя из этого для совместного использования теплого пола с бойлером отопления или горячего водоснабжения нужны специальные смесители. А еще лучше приобрести специальный отопительный котел для теплых полов мощностью всего около 400 кВт. В комплекте с ним. как правило, поставляется насос, обеспечивающий циркуляцию воды в трубах.

Для подключения трубы к котлу нам нужно установить отопительный котел, который обычно крепится на стене, подвести к нему трубу и присоединить ее при помощи фитингов согласно инструкции к котлу.

Стелем пол

Итак, трубы уложены. Теперь нам предстоит выбрать один из двух вариантов: залить пол бетоном и делать окончательную стяжку или применить настильную систему. При первом варианте толщина бетона над трубами должна быть не меньше 5 см. А второй вариант… Честно говоря, он проще и быстрее, так как не требует времени для застывания раствора.

В настильных системах используются алюминиевые пластины, которые содействуют еще более равномерному распределению тепла. Они вставляются в специальные пазы пластиковых плит, которые укладываются на трубы. Если в помещении в качестве покрытия используется линолеум, керамическая плитка или панели ПВХ, на алюминий лучше класть не пластик, а гипсоволокнистые листы.

После высыхания бетона или укладки настила нужно уложить чистовое напольное покрытие. Перед тем как выбрать и купить его, нужно поинтересоваться у менеджера магазина, можно ли применять это покрытие к теплым полам и если можно, то в каком режиме.

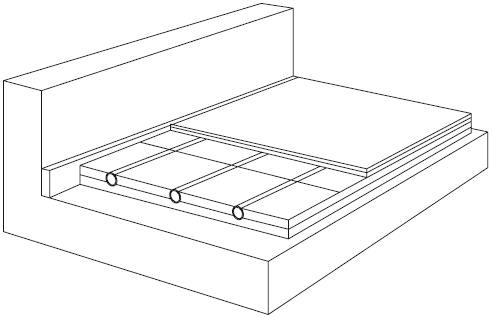

Настильное покрытие

Теплый пол принят в эксплуатацию

Но этого мало! Важно еще его правильно эксплуатировать. Тогда он прослужит вам долго и безупречно.

Если вы применили цементную стяжку, то начинать пользоваться теплым полом можно через месяц после заливки. Учтите, что в трубах нужно поддерживать давление 0,3 МПа.

Цементный пол можно «подсушить» при температуре воды в трубах не выше 30 °C.

Пол с настильной системой можно использовать сразу.

В табл. 4.1 даны температурные режимы работы системы в зависимости от цели установки теплого пола и типа покрытия.

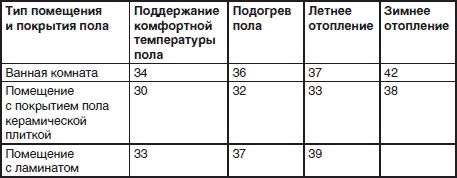

Таблица 4.1. Температурные режимы работы системы в зависимости от цели установки теплого пола и типа покрытия, °С

Как установить водяной теплый пол в деревянном доме

Для деревянных полов созданы специальные системы установки теплого пола: модульная и реечная.

Теплый пол. как и любой пол в деревянном доме, укладывается на лаги. Расстояние между ними не должно превышать 70 см, а если вы собираетесь уложить керамическую плитку — не более 40.

Расположите между лагами теплоизолирующий материал (минеральную или базальтовую вату, полистирол).

Если вы применяете модульную систему, на лаги укладываются готовые плиты ДСП с уже готовыми каналами для укладки водяных труб.

В реечной системе укладываются доски толщиной от 3 см и между ними прокладываются пазы для укладки кабеля.

После этого укладывается слой картона или вспененного полиэтилена, поверх которого кладется слой алюминиевой фольги. И только теперь можно стелить чистовое покрытие.
