Соединения при помощи пресс-фитингов

Такие соединения надежны, недороги и нетрудны в исполнении. При работе с металлическими трубами они почти не используются, хотя пресс-фитинги бывают и для стальных, и для медных труб.

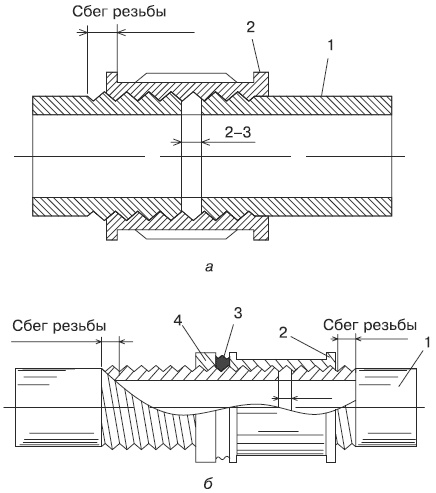

Сгон: а — неразъемное соединение при помощи муфты; б — разъемное соединение при помощи сгона: 1 — труба, 2 — муфта, 3 — уплотнитель, 4 — контргайка

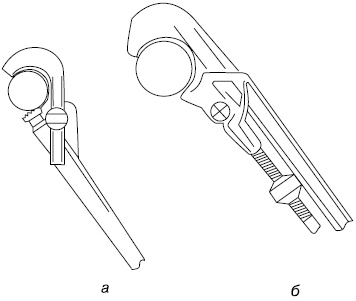

Трубные ключи: а — двухрычажный; б — ключ системы Волевача

Что же представляют собой соединения при помощи пресс-фитингов?

Пресс-фитинг для металлических труб подобен обычной муфте, но оснащен герметизирующими кольцами. Труба вставляется в фитинг, затем герметизирующее кольцо обжимается специальными клещами. Фитинги для металлопластиковых труб несколько более сложны. О монтаже таких фитингов мы поговорим чуть ниже.

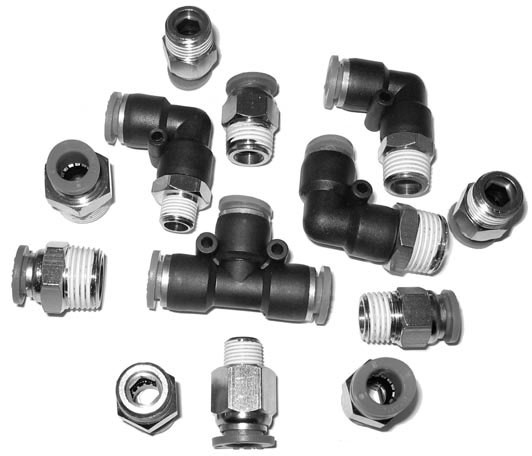

Фитинги различных видов

Соединение труб с помощью сварки и пайки

Сварные соединения стальных труб прочны и долговечны, но неспециалисту их выполнять не рекомендуется. Повторю, что сваркой не соединяют оцинкованные трубы, так как она повреждает слой цинка.

Трубы из меди соединяют капиллярной пайкой, выполняемой при помощи горелки с температурой 150 °C. Припой расплавляется в промежутке между трубой и фитингом. Этот зазор должен составлять не более 0,4 мм. Такой способ пайки требует опыта и умения, поэтому самостоятельно выполнять ее не стоит.

Резка труб, наворачивание резьбы

Стальные трубы часто разрезают при помощи роликового трубореза. Для этого нужно зафиксировать трубу зажимом, левой рукой подвести инструмент снизу к трубе, а правой завернуть прижимной винт.

Покачивая труборез, крутим рукоятку. После работы конец трубы обрабатываем напильником.

Если у вас нет специальных приспособлений, то можете использовать «болгарку», а то и обычную ножовку по металлу.

Для наворачивания внешней резьбы используются механические или электрические клуппы. Нарезайте резьбу в строгом соответствии с инструкциями к этому приспособлению, не забывая хорошо смазать кусок трубы машинным маслом.

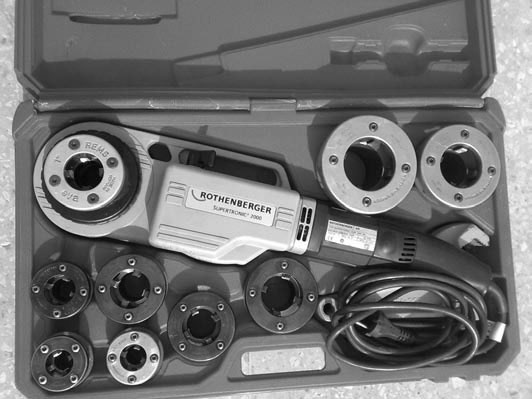

Клупп с набором насадок

Стандарты резьбы приведены в табл. 2.1.

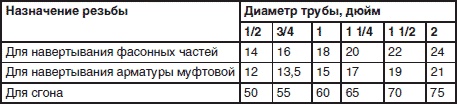

Таблица 2.1. Длина короткой резьбы, мм

Чтобы нарезать внутреннюю резьбу, применяют метчики. Но, поскольку внутренняя резьба существует обычно на муфтах, фасонных и других съемных частях, гораздо проще купить их в магазине в готовом виде.

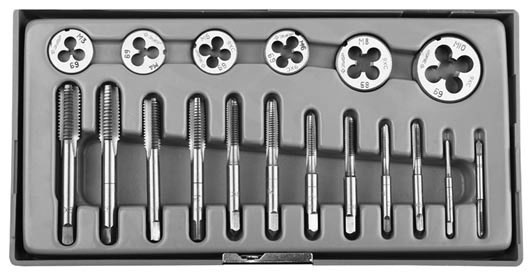

Метчики

Специфика монтажа металлопластиковых труб

Для монтажа этого вида труб нужны специальные инструменты: ножницы для резки труб, внешние и внутренние оправки для изгиба труб, калибратор, пресс-инструмент и гаечные ключи.

Соединяются металлопластиковые трубы, как правило, компрессионными либо пресс-фитингами.

Первый вид соединения наиболее прост в исполнении и представляет собой вариант резьбового соединения.

Второй вид, с помощью пресс-фитингов, более сложен, поэтому поговорим о нем подробнее.

Пресс-фитинги для металлопластика состоят из внутреннего штуцера и обжимающей гильзы. Посередине размещается пластиковое диэлектрическое кольцо.

В обоих случаях монтаж начинается с обрезки конца трубы, который приобретает овальную форму. Поэтому его нужно откалибровать с помощью калибратора.

Калибратор для металлопластиковых труб

Это устройство похоже на детскую пирамидку с несъемными кольцами. Кольцо нужного диаметра вворачивается в трубу при помощи рукоятки.

Для монтажа компрессионного фитинга нужно надеть на трубу гайку и разрезное кольцо, аккуратно вставить в трубу штуцер до упора и закрутить гайку.

Для соединения с помощью пресс-фитинга на трубу надевают обжимную гильзу, вставляют штуцер и зажимают гильзу специальным инструментом.

Металлопластиковые трубы крепятся к поверхности специальными клипсами, которые закрепляются на стенах или полу.

Металлопластиковые трубы хорошо гнутся и не требуют резки и закрепления фитингами в местах изгиба, который осуществляется при помощи гибких внешних и внутренних оправок.

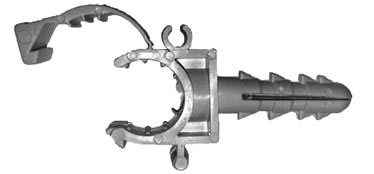

Клипса для металлопластиковых труб

Особенности прокладки трубопровода на улице

Для дачного трубопровода, использующегося и в зимнее время, важна глубина прокладки. Дело в том, что, если водопровод какое-то время не используется, при любом утеплении вода может замерзнуть и труба лопнет. Поэтому водопроводные трубы должны залегать ниже глубины промерзания грунта. Чаще всего хватает глубины 1,2–1,4 м.

Для прокладки вне дома приобретают специальную утепленную трубу либо обычную трубу укладывают в специальный утепляющий «футляр».

Теплоизоляцию труб можно выполнить при помощи вспененного полиэтилена или каучука, а также стекловаты. В изолирующих трубах и кожухах часто в качестве теплоотражателя используется фольга, слой которой наматывается на трубу до изолирующего слоя.
