Неизвестный Ильюшин. Триумфы отечественного авиапрома - Николай Якубович

Помимо Китая, приобрести самолет ДРЛОУ пожелала Индия. На самолете, получившем обозначение А-50И (изделие «ЭИ»), разместили комплекс, разработанный отделением Elta Electronics концерна IAI на базе РЛС EL/M-205 «Фалкон». В отличие от А-50 РЛС установили на пилоне в неподвижном обтекателе диаметром 11,5 м.

Первый полет изделия «АИ» состоялся 28 июля 1999 года в Таганроге. После 22-го полета в октябре того же года самолет перегнали в Израиль для установки бортового спецоборудования. 8 октября 2010 года третий самолет «ЭИ» перебазировали из Таганрога в Израиль для монтажа компанией ELTA/IAI радиотехнического комплекса MSA.

Испытания беспилотных летательных аппаратов связаны с определением целого ряда их параметров, включая траекторные. Поначалу для этих целей создавались наземные станции, но по мере увеличения дальности полета ракет потребовался контрольно-измерительный пункт, размещенный на самолете. Первыми для этой цели использовали пассажирские Ил-18, но техника стареет, и им на смену пришел Ил-7бМ. Две таких машины оборудовали в 1977 и 1979 годах.

Внешне от серийного «ила» они отличались тем, что место артиллерийской установки занял конический обтекатель, под которым располагалось соответствующее оборудование. По бокам вертикального оперения и над кабиной пилотов располагались приемные антенны радиотелеметрических систем. За носовой опорой шасси можно было обнаружить и шлейфовые антенны.

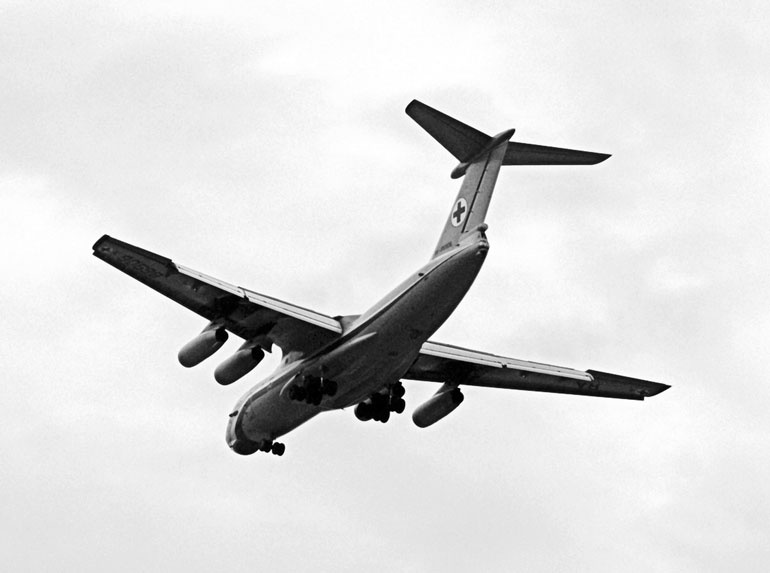

Ил-76МД «Скальпель» с изображением Красного Креста на киле

В середине 1980-х на базе Ил-7бМД и самолета ДРЛО А-50 разработали совместными усилиями ММЗ «Стрела», ЛИИ и ОКБ Г.М. Бериева самолетный командно-измерительный пункт (СКИП), получивший № 976. Компоновка кабины экипажа самолета, получившего обозначение Ил-76СКИП, сохранилась как и у военно-транспортной машины. Кроме надфюзеляжной антенны РЛС, размещенной во вращающемся обтекателе диаметром около 11, и высотой 1,5 м, на концах крыла видны радиопрозрачные обтекатели антенн различных радиотехнических систем.

В грузовом двухэтажном отсеке смонтировано радиотелеметрическое оборудование, аппаратура систем траекторных измерений и радиокомандного управления, система обработки информации, отображения и трансляции. Эта начинка позволяла определять параметры исследуемого объекта в реальном масштабе времени. Аппаратура размещалась на верхней палубе, а рабочие места 15 операторов – на нижней. Створки грузового люка зашили металлическими листами.

Оборудовали пять таких машин, имевших стандартную аэрофлотовскую раскраску. На месте кормовой артиллерийской установки с радиолокационным прицелом разместили радар обзора задней полусферы в полусферическом обтекателе. На фюзеляже перед центропланом крыла установили антенны аппаратуры спутниковой связи, закрытые большим корытообразным обтекателем.

По бокам кабины штурмана видны четыре штанги с приемниками воздушного давления, а перед пилотской кабиной смонтированы четыре антенны. За носовой опорой шасси имеются две шлейфовые антенны, под обтекателями основных опор шасси – еще несколько небольших антенн. Отличий от военно-транспортного «ила» очень много, и все их в небольшой монографии не перечислишь.

Самолеты Ил-76СКИП участвовали в испытаниях почти всех отечественных авиационных ракет. Все они базировались на аэродроме ЛИИ им. М.М. Громова. Первый Ил-76СКИП начал эксплуатироваться в 1986 году, а последний оборудовали в 1987-м.

Впервые самолеты этого типа были показаны налогоплательщикам на выставке «Мосаэрошоу» в 1992 году. С сокращением ассигнований на разработку вооружения Ил-76СКИП стали практически не нужны.

С 2004 года в ЛИИ им. М.М. Громова СКИПы начали переоборудовать в летающие лаборатории по испытанию авиадвигателей.

Летающие лаборатории

Высокое расположение крыла самолета Ил-76 в сочетании с креплением двигателей на пилонах позволило на его базе разработать несколько летающих лабораторий, предназначенных для летных испытаний и доводки авиадвигателей. Первая из них – Ил-76ЛЛ – была создана в 1975-м, и в том же году начались летные испытания двигателя НК-86 для аэробуса Ил-86. В 1982-м на другом Ил-76ЛЛ приступили к испытаниям ТРДД Д-18Т для Ан-124 «Руслан». С 26 декабря 1986-го по 1994 год на Ил-76ЛЛ СССР-76492 испытывали ТРДД ПС-90А. Тогда в 188 полетах он наработал 400 часов.

В 1989 году приступили к испытаниям винто-вентиляторных двигателей Д-236Т и Д-27 для самолета Ан-70 и ТВД ТВ7-117С – для Ил-114.

На Ил-76МД RA – 76753 отрабатывалась РЛС бокового обзора.

Полеты лаборатории, предназначенной для испытаний перспективного двигателя со сверхвысокой степенью двухконтурности НК-93, начались весной 2007 года.

Почти 20 лет назад, во времена «холодной войны», появился самолет А-60. Несмотря на его солидный возраст, о назначении и оборудовании летающей лаборатории по сей день можно судить, добавляя слово «видимо». Рассказывают, что летающая лаборатория А-60 предназначалась для испытаний мощного лазера. Последний располагался в фюзеляже, и перед началом работы башня с «гиперболоидом» советских инженеров выдвигалась через люк за крылом.

Отличительными особенностями А-60 стал большой обтекатель антенны РЛС в носовой части фюзеляжа, где раньше размещался метеорологический радар и увеличенные боковые фюзеляжные обтекатели. В них, видимо, находились дополнительные турбоэлектрические генераторы, необходимые для работы исследовавшейся электронной аппаратуры и лазера.

Одна из таких лабораторий сгорела в 1980-е годы на аэродроме Чкаловская. Рассказывали, что причиной возгорания стала заправка топливом незаземленной машины. В действительности самолет сгорел, унеся жизни нескольких человек, по халатности специалистов ТАНТК, решивших слить спирт (видимо, из системы охлаждения оборудования) с дымившейся сигаретой в зубах…

«Холодная война» давно ушла в прошлое, и вместе с ней, казалось, исчезла и надобность в лазерном оружии. Что касается самолета, то он до недавнего времени «доживал» свои годы на одном из испытательных аэродромов. Похоже, что если машину не утилизировали, то ее судьба может круто измениться в случае выхода США из договора по противовоздушной обороне и оснащения самолета «Боинг-747-400» лазерным оружием, начавшегося в январе 2000 года. Испытания этого оружия намечались на 2003 год.

Ил-76МДК для тренировки космонавтов в невесомости

Позже на базе этого же самолета появился комплекс лазерного оружия AL-1A, способный автономно обнаруживать, распознавать и уничтожать баллистические ракеты на активном участке полета на расстоянии до 400 км. Программой ВВС до 2009 года предусмотрено поэтапное формирование эскадрильи из девяти машин. Правда, в 2011-м из-за экономических трудностей работу в этом направлении прекратили, но исключать, что она не возобновится, нельзя. Гонка вооружений продолжается, и остается гадать, что мы им можем противопоставить.
