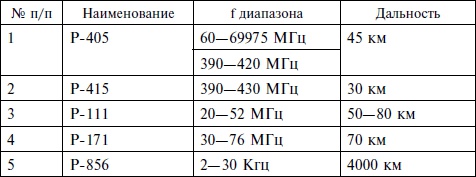

Обеспечивает радиосвязь в УКВ и КВ диапазонах

Вертолет Ми-24

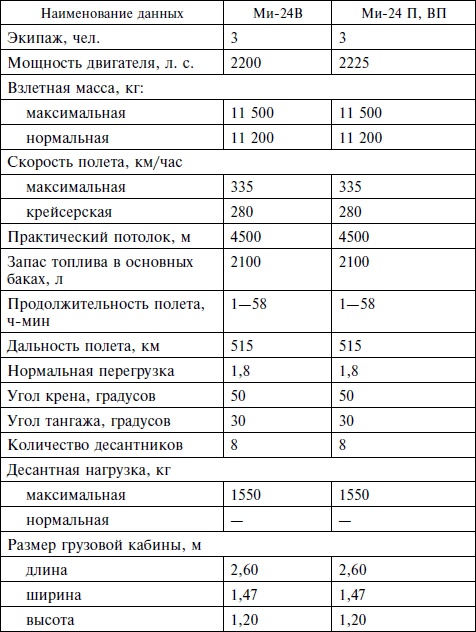

Основные ТТД

На Ми-24П вместо пулемета по правому борту носовой части установлена двухствольная пушка 9А-623Д калибра 30 мм, боекомплект 250 снарядов.

Дальность стрельбы: в полете 1000–2000 м; на висении 500–1500 м. В кабине оператора установлен прицел ПКИ (вместо КПС-53) для прицельной стрельбы НУРС, пушки и бомбометания и приборы (ВАР-30, ПКП-72, РМИ-2) на передней доске, обеспечивающие пилотирование вертолета в СМУ.

Вооружение вертолета

Управляемое ракетное вооружение – ракета 9М-114 (8 штук).

Неуправляемое ракетное вооружение – 80 неуправляемых ракет С-8 калибра 80 мм.

Авиационный стрелковый прицел летчика АСП-17ВП.

Стрелково-пушечное вооружение

– встроенная пушечная установка ГШ-2–30 (пулемет ЯКБ-12, 7 мм);

– 2 унифицированных пушечных контейнера УПК-23–250 с пушками ГШ-23Л, калибра 23 мм;

– унифицированная вертолетная гондола с 30 мм гранатометом 216П-А и боеприпасов к нему.

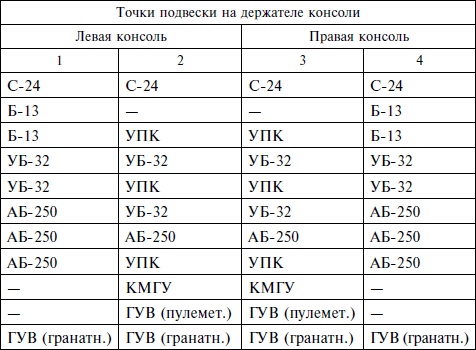

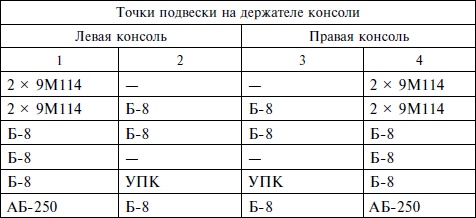

Варианты снаряжения вертолета

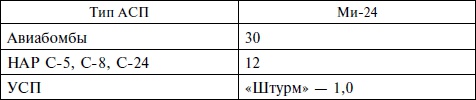

Боевые возможности вертолета Ми-24 по поражению. Точностные характеристики применения АСП (м)

Вертолет Ми-24К

Состав вооружения

– бортовой разведывательно-корректировочный комплекс (БРКК «Рута»);

– авиационный фотоаппарат А-87ПВ (по правому борту);

– 64 неуправляемые ракеты;

– боекомплект из 1470 патронов для пулемета калибра 12,7 мм.
