ЭКИПАЖ, чел.: 5.

ГАБАРИТНЫЕ РАЗМЕРЫ, мм: длина — 7442, ширина — 3251, высота — 2450, клиренс — 530.

ВООРУЖЕНИЕ: 1 пушка Мк III или Мк IV калибра 6 фунтов, 2 пулемета BESA калибра 7,92 мм, 1 зенитный пулемет Bren калибра 7,7 мм, 1 дымовой гранатомет калибра 50,5 мм.

БОЕКОМПЛЕКТ: 84 артвыстрела, 4950 патронов к пулеметам BESA, 600 патронов к пулемету Bren, 30 дымовых гранат.

ПРИБОРЫ ПРИЦЕЛИВАНИЯ: телескопический прицел № 30 Мк IS для пушки; № 30 Мк I или Мк IA или № 33 Мк IS или IIS для курсового пулемета.

БРОНИРОВАНИЕ, мм: лоб — 101, борт — 76, корма — 64, крыша — 15–19, днище — 19; башня — 89.

ДВИГАТЕЛЬ: Bedford «Twin — Six», 12-цилиндровый, горизонтально-оппозитный, карбюраторный, жидкостного охлаждения; мощность 350 л.с. (257 кВт) при 2200 об/мин, рабочий объем 21 237 см3.

ТРАНСМИССИЯ: трехдисковый главный фрикцион, 4-скоростная коробка передач Merritt-Brown H4 в одном блоке с дифференциальным механизмом поворота.

ХОДОВАЯ ЧАСТЬ: 11 опорных катков малого диаметра на борт, ведущее колесо заднего расположения, подвеска индивидуальная балансир-ная на цилиндрических пружинных рессорах; в каждой гусенице 70 траков шириной 356 мм.

СКОРОСТЬ МАКС., км/ч: 27.

ЗАПАС ХОДА, км: 144.

ПРЕОДОЛЕВАЕМЫЕ ПРЕПЯТСТВИЯ: высота стенки, м — 0,76, ширина рва, м — 3,66, глубина брода, м — 1,22.

СРЕДСТВА СВЯЗИ: радиостанция № 19.

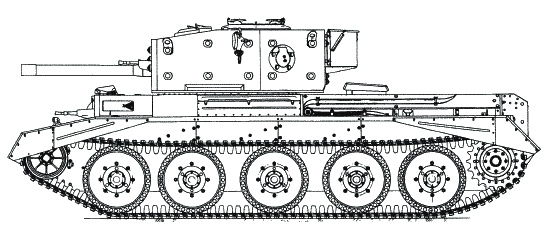

Тактико-технические характеристики крейсерского танка Mark VIII (А27 м) Cromwell IV

БОЕВАЯ МАССА, т: 27,9.

ЭКИПАЖ, чел.: 5.

ГАБАРИТНЫЕ РАЗМЕРЫ, мм: длина — 6420, ширина — 3050, высота — 2500, клиренс — 406.

ВООРУЖЕНИЕ: 1 пушка Мк V или Мк VA калибра 75 мм, 2 пулемета BESA калибра 7,92 мм, 1 зенитный пулемет Bren калибра 7,7 мм (перевозился внутри танка), 1 дымовой гранатомет калибра 50,5 мм.

БОЕКОМПЛЕКТ: 64 артвыстрела, 4950 патронов к пулеметам BESA, 600 патронов к пулемету Bren, 30 дымовых гранат.

ПРИБОРЫ ПРИЦЕЛИВАНИЯ: телескопические прицелы № 50 × 3L Mk 1 или 2 AFV Sight Gear 75 mm для пушки, № 50 × 1,9 Мк 1 для курсового пулемета.

БРОНИРОВАНИЕ, мм: лоб — 64, борт и корма — 32, крыша — 20, днище — 8; башня — 20–76.

ДВИГАТЕЛЬ: Rolls-Royce Meteor, 12-цилиндровый, V-образный, карбюраторный, жидкостного охлаждения, мощность 600 л.с. (441,6 кВт) при 2550 об/мин, рабочий объем 27 000 см3.

ТРАНСМИССИЯ: двухдисковый главный фрикцион сухого трения, трансмиссия Merritt-Brown Z5 (пятискоростная несинхронизированная коробка передач, планетарные механизмы поворота и колодочные тормоза); бортовые передачи.

ХОДОВАЯ ЧАСТЬ: пять обрезиненных опорных катков большого диаметра на борт, ведущее колесо заднего расположения (зацепление цевочное), подвеска индивидуальная на цилиндрических пружинных рессорах (1, 2, 4 и 5-й опорные катки имели гидравлические амортизаторы двустороннего действия); в каждой гусенице 125 траков шириной 356 мм, шаг трака — 100 мм.

СКОРОСТЬ МАКС., км/ч: 64.

ЗАПАС ХОДА, км: 280.

ПРЕОДОЛЕВАЕМЫЕ ПРЕПЯТСТВИЯ: угол подъема, град. — 24, высота стенки, м — 0,9, ширина рва, м — 2,3, глубина брода, м — 0,9–1,2.

СРЕДСТВА СВЯЗИ: радиостанция № 19.

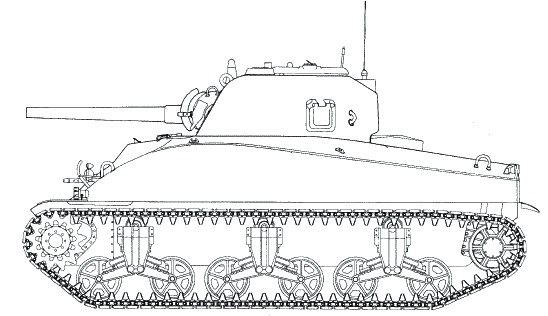

Тактико-технические характеристики среднего танка М4А1 Sherman II

БОЕВАЯ МАССА, т: 30,372.

ЭКИПАЖ, чел.: 5.

ГАБАРИТНЫЕ РАЗМЕРЫ, мм: длина — 5842, ширина — 2616, высота — 2743, клиренс — 432.

ВООРУЖЕНИЕ: 1 пушка М3 калибра 75 мм, 1 пулемет Browning М2НВ калибра 12,7 мм, 2 пулемета Browning М1919А4 калибра 7,62 мм.

БОЕКОМПЛЕКТ: 90 артвыстрелов, 300 патронов калибра 12,7 мм, 600 патронов калибра 7,62 мм.

ПРИБОРЫ ПРИЦЕЛИВАНИЯ: телескопический прицел М55, перископический прибор М4 с встроенным телескопическим прицелом М38.

БРОНИРОВАНИЕ, мм: лоб корпуса — 50,8, борт и корма — 38,1, крыша и днище — 12,7…19, башня — 25,4…76,2.

ДВИГАТЕЛЬ: Continental R975 С1, 9-цилиндровый, звездообразный, карбюраторный, воздушного охлаждения; мощность 350 л.с. (257,6 кВт) при 2400 об/мин, рабочий объем 15 945 см3.

ТРАНСМИССИЯ: двухдисковый главный фрикцион сухого трения, карданный вал, пятискоростная коробка передач с синхронизаторами, двойной дифференциал, бортовые передачи.

ХОДОВАЯ ЧАСТЬ: шесть обрезиненных опорных катков на борт, сблокированных попарно в три балансирные тележки, подвешенные на вертикальных буферных пружинах; три поддерживающих катка, направляющее колесо, ведущее колесо переднего расположения со съемными зубчатыми венцами (зацепление цевочное); в каждой гусенице 79 траков шириной 420,6 мм, шаг трака — 152 мм.

СКОРОСТЬ МАКС., км/ч: 38.

ЗАПАС ХОДА, км: 192.

ПРЕОДОЛЕВАЕМЫЕ ПРЕПЯТСТВИЯ: угол подъема, град. — 31, высота стенки, м — 0,61, ширина рва, м — 2,29, глубина брода, м — 1,02.

СРЕДСТВА СВЯЗИ: радиостанция SCR-508, или SCR-528, или SCR-538.
