Танк КВ-13 — переходящий с 1941 года — окончание, изготовление опытного образца на Кировском заводе к 1 мая 1942 года».

Работы по КВ-13 развернулись широким фронтом с марта на вновь организованном опытном заводе № 100. Сначала работами руководил главный конструктор ЧКЗ С. Махонин, а затем главный конструктор НКТП Ж. Котин.

Основные теоретические работы по танку КВ-13 возглавлял ведущий инженер, один из старейших и опытных конструкторов Кировского завода Н. Цейц. Оригинальный по форме корпус разрабатывала группа конструкторов под руководством инженера К. Кузьмина и ведущего инженера С. Мицкевича, а общей компоновкой машины занимался Г. Москвин. Кроме того, в проектировании различных узлов и агрегатов КВ-13 участвовали А. Ермолаев, К. Ильин, М. Креславский, Е. Дедов, Б. Красников, Г. Рыбин, В. Таротько, Н. Синев и другие.

Первоначально проект именовался как «скоростной танк усиленного бронирования». При его разработке планировалось решить следующие задачи: «Дать проект боевой машины среднего веса, соединяющей способности широкого и быстрого маневра с силой лобового удара, а также упростить производство наиболее трудоемких деталей — корпуса, башни, трансмиссии». В соответствии с поставленными задачами масса КВ-13 была определена в пределах до 30 т, скорость до 65 км/ч, а броневая защита лобовой части должна была выдерживать огонь 88-мм зенитных орудий Flak 36/37.

Снижение массы машины с одновременным усилением броневой защиты достигалось уменьшением габаритов танка. Высоту машины, по сравнению с КВ-1, удалось снизить на 210 мм и сделать ее короче на 700 мм. За счет внедрения нового бортового редуктора КВ-13 стал уже на 250 мм. Численность экипажа удалось сократить до трех человек за счет исключения стрелка-радиста и заряжающего. Благодаря этому удалось уменьшить внутренний забронированный объем танка.

После того как отказались от стрелка-радиста, появилась возможность переднюю часть корпуса выполнить выступающей вперед и придать ей обтекаемую форму для увеличения снарядостойкости. Толщину лобовой брони корпуса при этом значительно увеличили — до 120 мм.

Для упрощения производства корпус КВ-13 был запроектирован комбинированным — из литых и катаных броневых деталей, а башня отливалась вместе с рамкой пушки. Конструкция корпуса в целом имела меньшее (по сравнению с КВ-1) количество деталей, что уменьшало количество подгонок, стыков, сварных швов и значительно сокращало время изготовления и упрощало производство.

В связи с уменьшением экипажа в башне до двух человек сократили ее размеры. Вооружение КВ-13 состояло из 76-мм пушки ЗИС-5 и спаренного пулемета ДТ. Пушка устанавливалась на специальных цапфах с шаровыми опорами, причем ее монтаж осуществлялся через крышу башни, для чего последняя делалась съемной.

Кроме того, для защиты танка с боков и сзади в случае заклинивания башни в стенках последней имелись четыре амбразуры для стрельбы из трех пистолетов-пулеметов ППШ, которые являлись личным оружием экипажа. Вращение башни при работающем двигателе производилось электромотором, а на стоянках — ручным приводом.

Силовая установка состояла из дизельного двигателя В-2К мощностью 600 л. с., двух воздухоочистителей, вентилятора охлаждения, пластинчатого радиатора подковообразной формы, двух масляных и двух топливных баков. Следует отметить, что система охлаждения КВ-13 по конструкции была аналогична системе охлаждения опытного легкого танка Т-50, изготовленного на Кировском заводе в 1941 году. Для запуска использовался инерционный стартер с электромотором, пусковое устройство на сжатом воздухе и ручной привод.

На КВ-13 ставилась коробка перемены передач с подвижными зубчатыми муфтами, имевшая девять скоростей вперед и одну назад. Одноступенчатая планетарная бортовая передача монтировалась в кронштейне ведущего колеса, что позволило уменьшить ширину танка.

Ходовая часть танка КВ-13 в отличие от КВ-1 имела всего пять опорных катков. Причем предусматривалось использование гусениц двух типов: от танка Т-34 и от КВ-1 (для движения по заснеженным и заболоченным участкам). Для этой цели была необходима лишь смена венцов ведущих колес.

Следует отметить, что танк КВ-13 характеризовался полным отсутствием в его конструкции деталей из цветных металлов (кроме тех, которые использовались в двигателе В-2К).

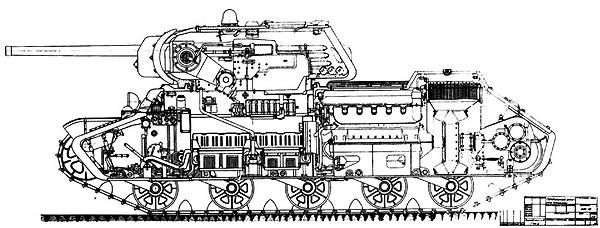

Копия заводского чертежа с продольным разрезом танка КВ-13.

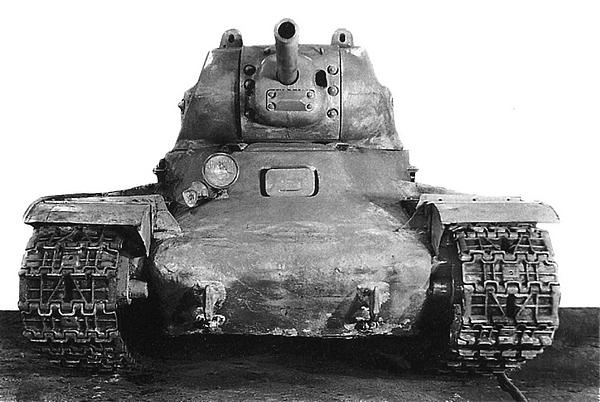

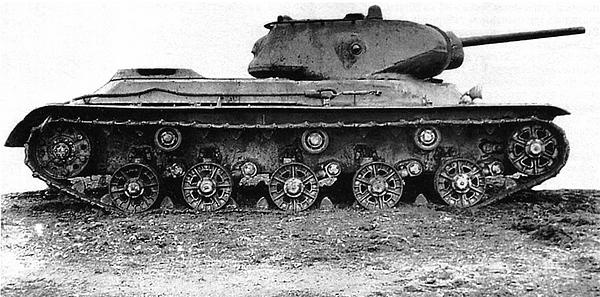

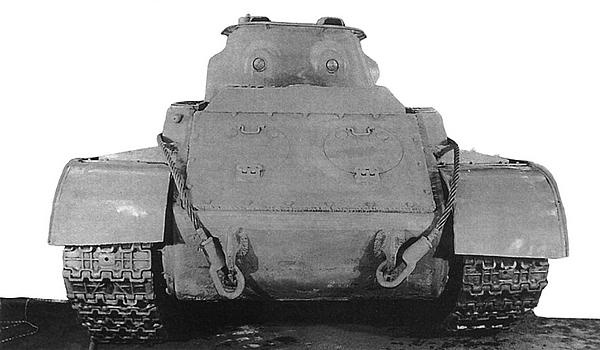

Танк КВ-13 (на гусеницах от Т-34) во дворе завода № 100. Челябинск, осень 1942 года (вверху и внизу).

Сборку первого образца КВ-13 планировалось закончить в июне 1942 года, а с 5 июля танк должен был выйти на испытания. Однако в связи с постановлением ГКО о модернизации КВ-1 и работам по КВ-1С КВ-13 удалось собрать лишь в конце сентября.

Ходовые испытания нового танка, проведенные поздней осенью, выявили недостаточную надежность ходовой части, силовой установки и планетарного механизма поворота, перегрев двигателя при движении на повышенных передачах, дефекты в коробке перемены передач. К тому же исключение из состава экипажа заряжающего приводило к резкой перегрузке командира танка, который одновременно вел огонь из орудия и наблюдал за полем боя.

Конструкцию танка доработали и в декабре начали изготовление двух экземпляров второго варианта КВ-13. Экипаж возрос до четырех человек, что потребовало увеличить диаметр башенного погона до 1540 мм (у первого образца КВ-13 1440 мм), была улучшена броневая защита. Из-за всего этого масса танка возросла до 39,5 т.

Постройка опытных образцов второго варианта КВ-13 шла очень медленно — корпуса и башни планировалось изготовить к 10 февраля 1943 года. К этому времени руководство Главного бронетанкового управления Красной Армии вынесло на обсуждение ГКО вопрос о разработке новых тяжелых танков с противоснарядным бронированием. 24 февраля было принято постановление ГКО № 2943 «Об изготовлении опытных образцов тяжелых танков ИС (Иосиф Сталин)». В целях сокращения времени на постройку новых танков приняли решение использовать изготавливаемые два образца КВ-13, улучшив их характеристику и доработав конструкцию.

В марте 1943 года на испытания вышли опытные образцы танков ИС-1 (объект 233) и ИС-2 (объект 234). Они имели по пять опорных и три поддерживающих катка на борт, торсионную подвеску и гусеницу цевочного зацепления. На ИС-1 стояла башня оригинальной конструкций с 76-мм пушкой ЗИС-5, а на ИС-2 — башня с опытного танка КВ-9 со 122-мм гаубицей. Впоследствии эти образцы послужили основой для проектирования тяжелых танков ИС-85 и ИС-122, запущенных в производство осенью 1943 года.
